优化高压直流阀室的热管理
利用红外成像技术防止高压环境下晶闸管阀过热
优化高压直流阀室的热管理

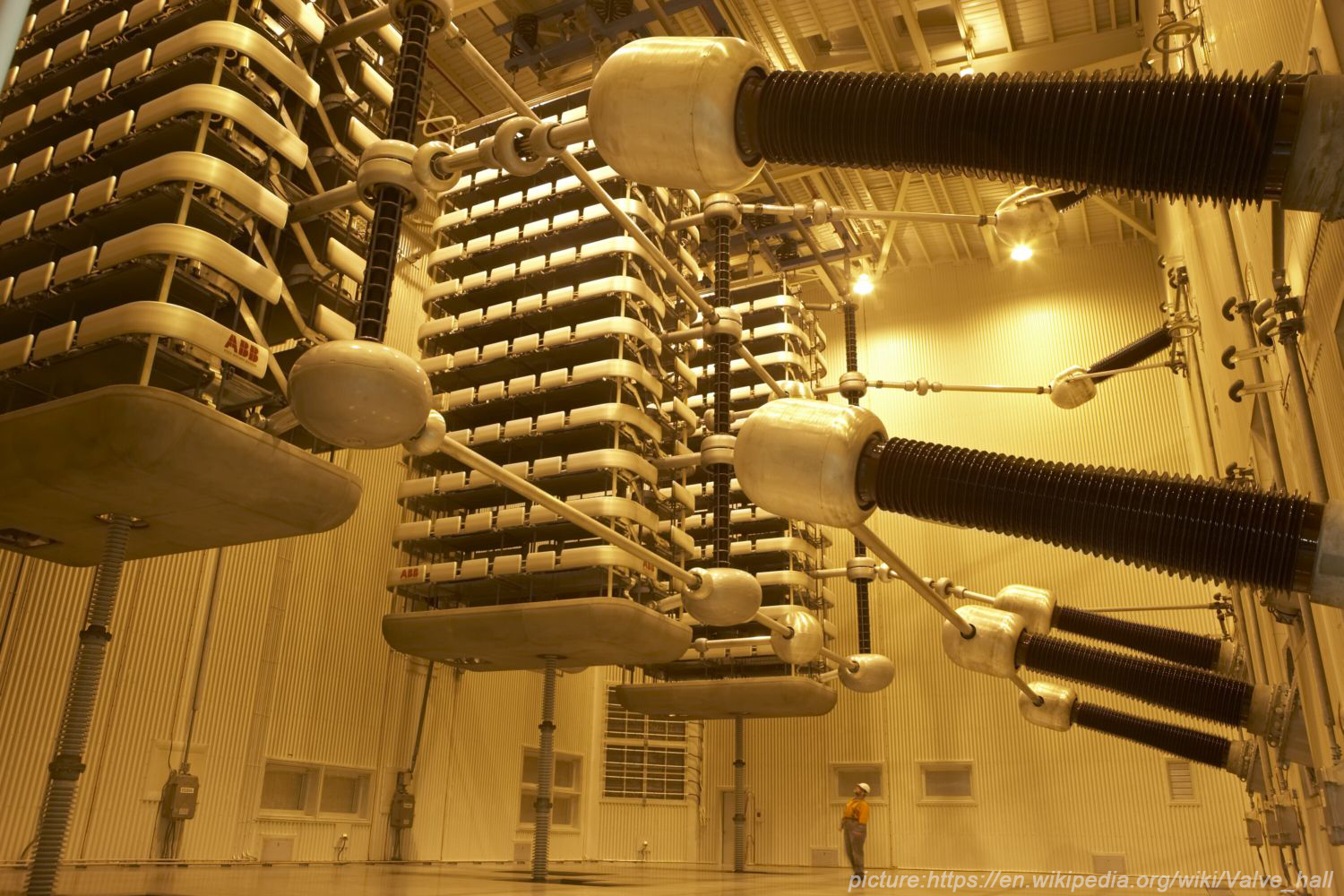

在高压直流 (HVDC) 电力传输系统中，阀厅内装有静态逆变器的关键晶闸管阀。这些阀对于将交流转换为直流和将直流转换为交流至关重要，工作电压在 100 kV 至 800 kV 之间。高压直流线路经常用于长距离电力传输，因为与等效交流线路相比，它们需要的导线更少，功率损耗更小。高压套管穿过阀厅的墙壁，以方便一侧的换流变压器和另一侧的直流开关场之间的连接。阀厅附近通常还有一栋额外的建筑，里面装有控制电子设备、阀门冷却设备和阀门监控系统。
这些阀厅内有效的温度调节对于确保高压直流系统的可靠性和效率至关重要。这些阀门对于确保高压直流系统的可靠性和效率至关重要，因为晶闸管必须在特定的工作温度范围内工作。由于晶闸管产生大量热量，需要精确的热管理来防止过热并保持最佳性能，因此温度控制具有挑战性。温度调节中的任何故障或效率低下都可能导致严重的运行中断、昂贵的维修和潜在的安全隐患。
静态逆变器运行时，阀厅的访问受到严格限制，因此需要远程监控解决方案。这种访问受限，加上需要电磁干扰屏蔽来保护测量系统，使远程温度监控设备的安装和维护变得复杂。因此，可靠的非侵入式温度监控解决方案对于确保 HVDC 阀厅的持续、安全和高效运行至关重要。
利用热成像技术在高压应用中进行红外远程测量
高压 (HV) 环境中的温度测量带来了重大的安全挑战。传统方法，例如热电偶和电阻温度检测器 (RTD)，需要高度绝缘的电子设备和电缆。这种绝缘可能会干扰高压设备，并使安装和维护变得复杂。厚电缆绝缘层在狭小空间内的多通道应用中尤其成问题，传感器故障通常需要更换整个装置。电磁和静电干扰会降低信号质量，进一步使准确的温度测量变得复杂。
相比之下，固定式热像仪为 HVDC 系统阀厅的温度监测提供了强大的传感解决方案。在这些应用中使用红外遥测的最显著优势是高压设备和测量系统之间没有物理接触，因此本质上是安全的。红外热像仪提供连续、实时的热成像，可以尽早发现潜在问题。通过识别热点和异常温度变化，热像仪可以实现主动维护，从而降低代价高昂的计划外停电风险。这种能力至关重要，尤其是在静态逆变器运行时，阀厅的访问受到限制的情况下。
使用热像仪进行远程监控使操作员无需进入高风险区域即可评估设备状况，从而提高安全性和运营效率。随着时间的推移，这些摄像机提供详细的热曲线，支持趋势分析和预测性维护策略。通过保持最佳温度控制，固定式热像仪可确保 HVDC 阀厅持续、安全和高效运行。
广角热成像使安装点减少一半

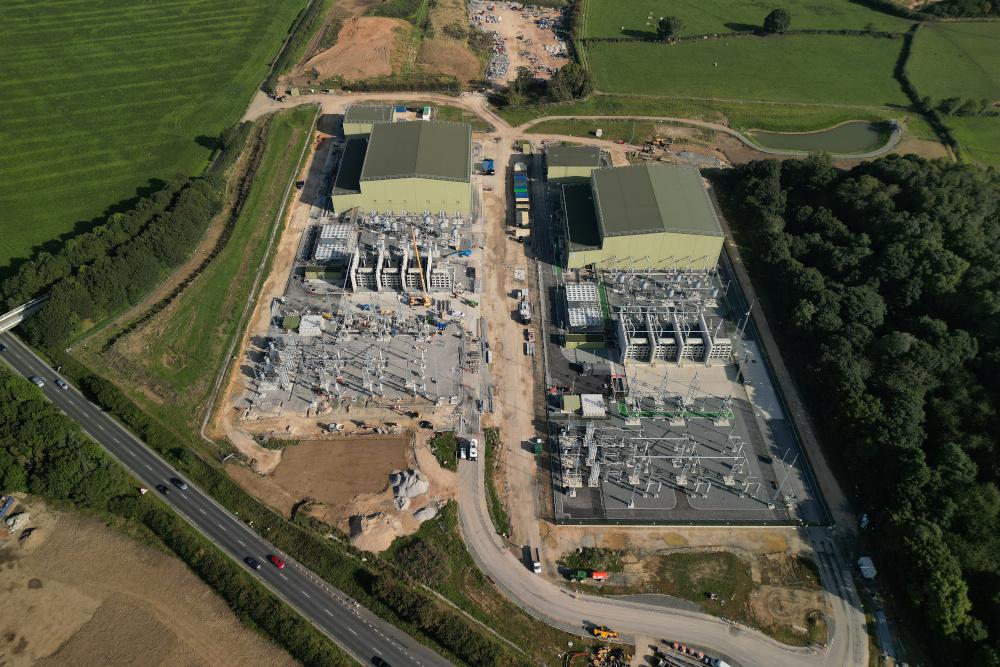

在巴西的一个应用中，变电站的阀门厅配备了 60 台 Optris 红外热像仪。Optris 凭借其经济高效、可靠且强大的解决方案赢得了该项目，该解决方案可满足客户的特定需求，并得到了对德国技术的高度重视。
在高压环境中实施 Optris 红外热像仪需要特别考虑。客户需要机电外壳来保护热像仪免受物理干扰和电磁场的影响。与其他供应商不同，Optris 提供了一系列可增强热像仪保护和功能的配件。这些配件是可靠的工业红外监控解决方案的基础。标准冷却套必不可少，不仅用于温度控制，还用于提供坚固的外壳，保护热像仪免受物理损坏和电磁干扰。
Optris 热成像系统的广角功能使客户能够减少所需的红外热像仪数量，与其他品牌相比，总安装点和潜在故障点减少了近一半。
德国工程和技术的声誉发挥了重要作用。直接的互动和访问加强了这种信任，增强了客户对所提供解决方案的信心。 Optris 提供灵活的连接选项，可以与现有系统很好地集成。
Optris 提供具有竞争力的价格点。考虑到所有配件和广角选项，Optris 在不影响保护的情况下优化了成本。这种定价策略使 Optris 能够与大批量、低预算的竞争对手竞争，这些竞争对手需要更多红外摄像机和第三方外壳，并且已经到位。
告诉我们您的红外温度测量需求
Optris 红外测温仪产品组合中有 300 多种不同的测温仪可供选择，每种都针对材料、光斑大小、与目标的距离和环境条件进行了优化。
Optris专业的工程师可以通过电话或线上指导您完成为红外传感器和红外热像仪产品的选购。
