热图

热图是红外相机或热成像设备在视野内的物体发出的红外辐射的可视化表示。这种辐射被转换为可见图像，其中不同的温度由不同的颜色或灰度表示。热图是这种类型热成像的另一种常用术语。

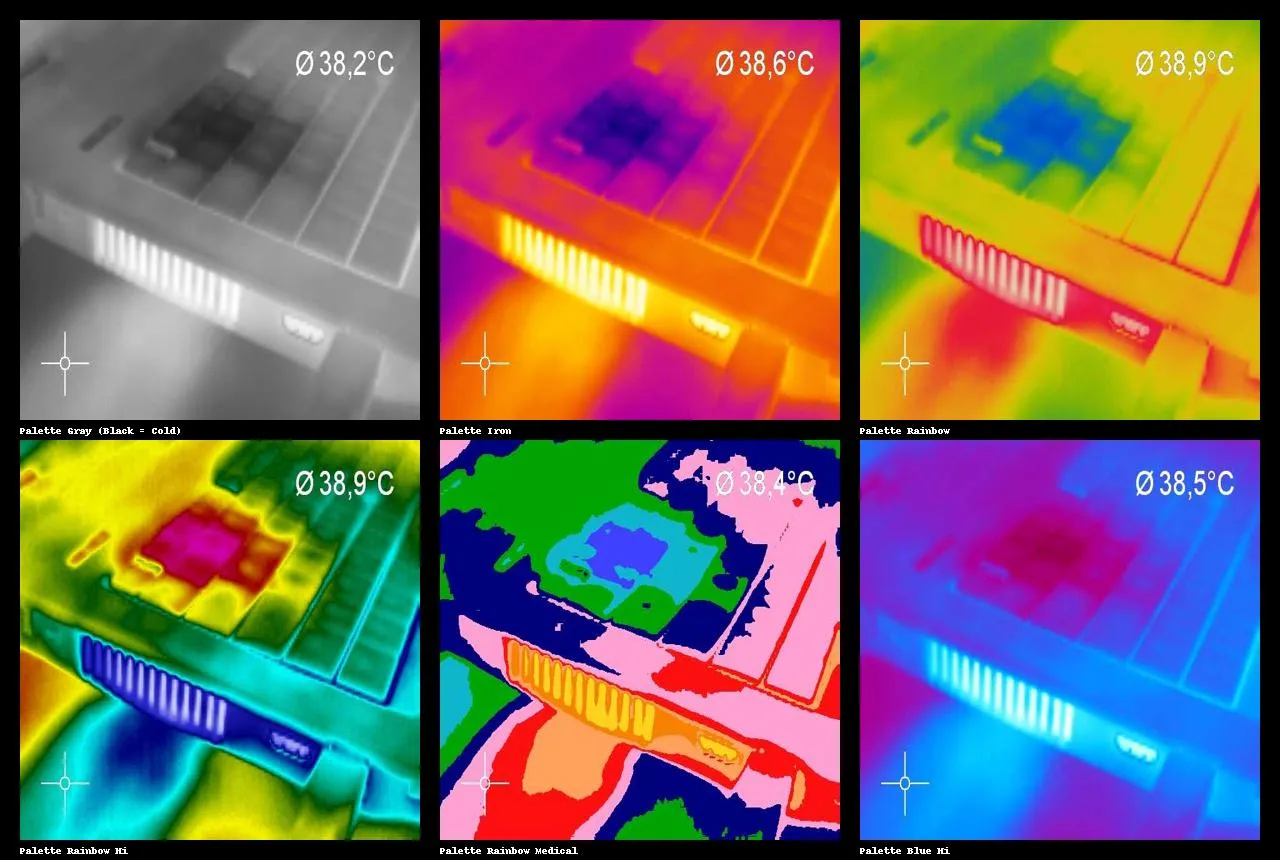

热图中的彩色对比度允许识别观察场景中的温度变化和热模式。为了改进视觉解释，颜色调色板通常根据特定应用进行调整。流行的颜色调色板包括铁色、彩虹和灰度调色板。

铁色调色板是最常见的，显示最冷的区域为黑色，略暖的区域为蓝色/紫色，中等温度为红色/橙色/黄色，最热的温度为白色。该调色板提供了清晰的温度梯度视觉表示。

黑白调色板，也称为灰度调色板，通过显示从黑色到白色的多个灰度级很好地展示细节。由于其高细节分辨率，这种调色板通常用于夜视或安全摄像头，但在机器成像中效果较差，因为它使区分温度变化更加困难。

彩虹调色板通过使用广泛的颜色范围来表示温度差异，在显示热敏感度方面表现出色。类似于铁色调色板，它使用广泛的颜色范围来指示较大的温度变化，使其特别适合突出细微的温度变化。

高级辐射成像系统还可以为每个像素提供定量温度数据，使得精确的热分析和测量成为可能。
