CSlaser 2M
带激光瞄准功能的高性能单体式工业红外2M测温仪
- 温度测量范围：250°C至1600°C
- 光谱范围：1.6 微米
- 响应时间：10毫秒
- 高光学分辨率
- 激光瞄准功能
4,995元起
联系我们获取报价
产品描述

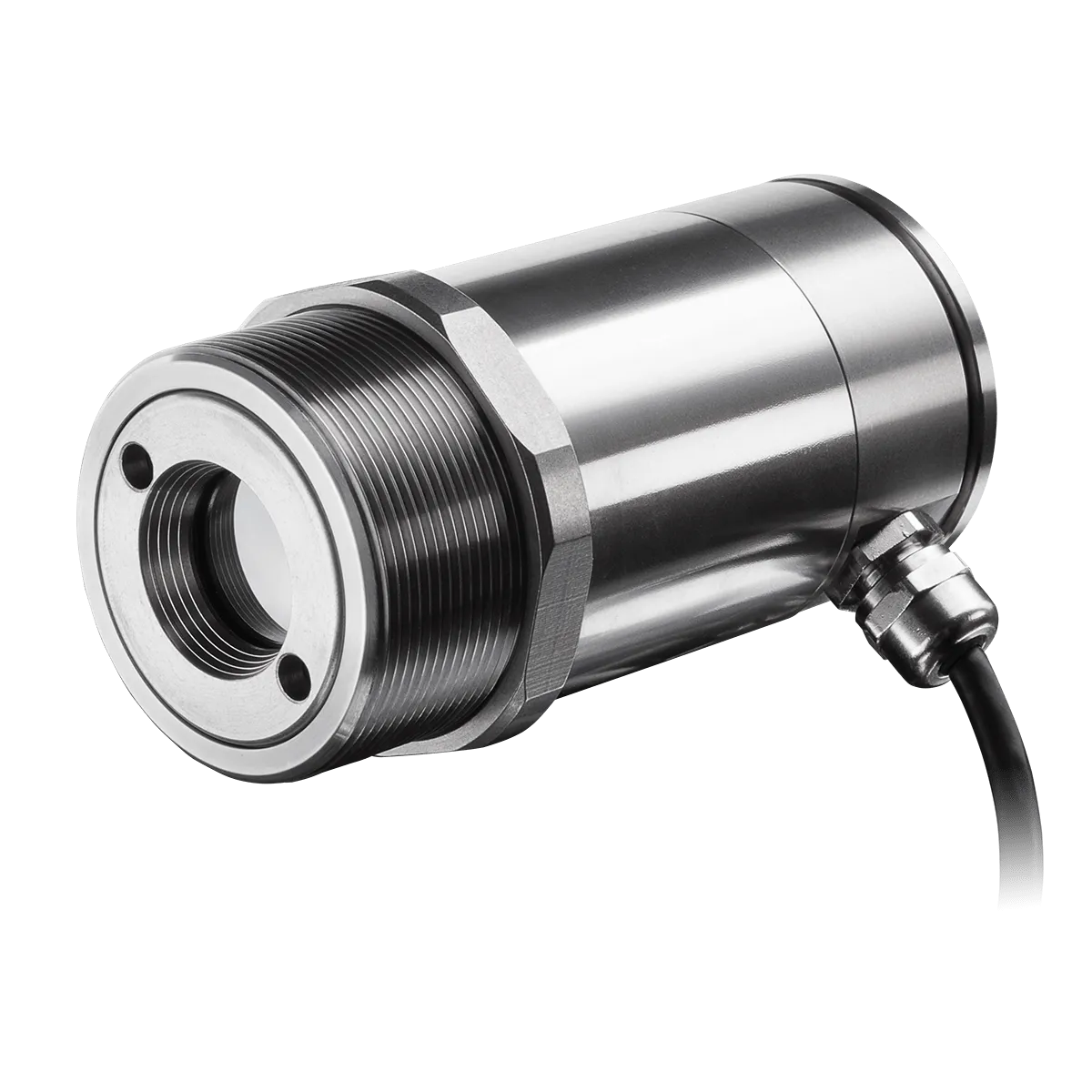

Optris CSlaser 2M红外测温仪专为精确测量金属表面、金属氧化物和陶瓷的温度而设计。该测温仪的短测量波长确保在各种材料上的准确读数。配备创新的双激光瞄准功能，它可以精确标记测量点，提高测量精度。温度范围从250°C到1600°C，测量点最小可达0.5毫米，响应时间低至10毫秒，适用于各种工业应用。可用温度范围包括250°C至800°C（2ML）或385°C至1600°C（2MH），并具有IP 65（NEMA-4）前置安装设计，适用于真空过程（可达10–3 mbar），适应多种工业环境。
CSlaser 2M传感器提供广泛的温度测量选项，满足特定需求，涵盖从250°C至800°C（2ML）或385°C至1600°C（2MH）的温度范围。测温仪的高光学分辨率提高了精度，允许150:1（2ML）和300:1（2MH）的距离-测点尺寸比，确保即使在远距离也能准确读取温度。红外传感器在环境温度23 ± 5°C下，系统精度为±(读数的0.3% +2°C)，为各种金属应用提供可靠的辐射温度数据。此外，该红外测温仪在类似环境条件下的重复性优异，变化为±(读数的0.1% +1°C)，突显其在温度监测任务中的一致性和可靠性。
InGaAs探测器，具有约1.6 µm的特殊短波长光谱范围，在高温金属应用中准确测量温度。该热非接触传感器经常用于这些应用，包括加工钢、钨、铁、镍和半导体。
CSlaser是一款多功能仪器，既可以作为提供4-20 mA信号并包含报警输出（开集电极）的模拟设备使用，也可以通过可选的USB编程套件进行数字通信。配合软件，该套件可实现快速的传感器参数化以及测量数据的记录和分析。在数字模式下，传感器和激光器通过USB接口的5 V供电。红外传感器提供两种模式的数字双向通信，允许数据在两个方向上发送和接收，以及单向模式，其中传感器仅以突发模式发送数据。此外，CSlaser可以在数字模式下运行的同时作为模拟设备使用，传感器通过USB接口供电。
CSlaser 2M系列的一个显著特点是其双激光瞄准标记，指示实际测量点位置并提供关于测点大小的有价值信息。这种可视化确保了操作人员对测量区域有清晰的了解，提高了温度监测的准确性，支持精确对准并减少测量误差。两个激光束沿红外光路径标记任何距离的测量点，不像许多只有单激光标记测点中心的红外测温仪。这些红外测温仪主要用于工业领域、研究和开发，在需要精确温度测量的小测量点中尤为重要。不同的聚焦版本允许针对各种应用进行灵活调整。
CSlaser 2M系列通过卓越的光学分辨率（最高可达300:1）将温度测量提升到了一个新的水平，确保即使在窄视场条件下也能获得精确可靠的温度数据。CSlaser 2M系列提供多种不同的近焦光学版本，在非接触温度测量技术中提供无与伦比的准确性和多功能性。

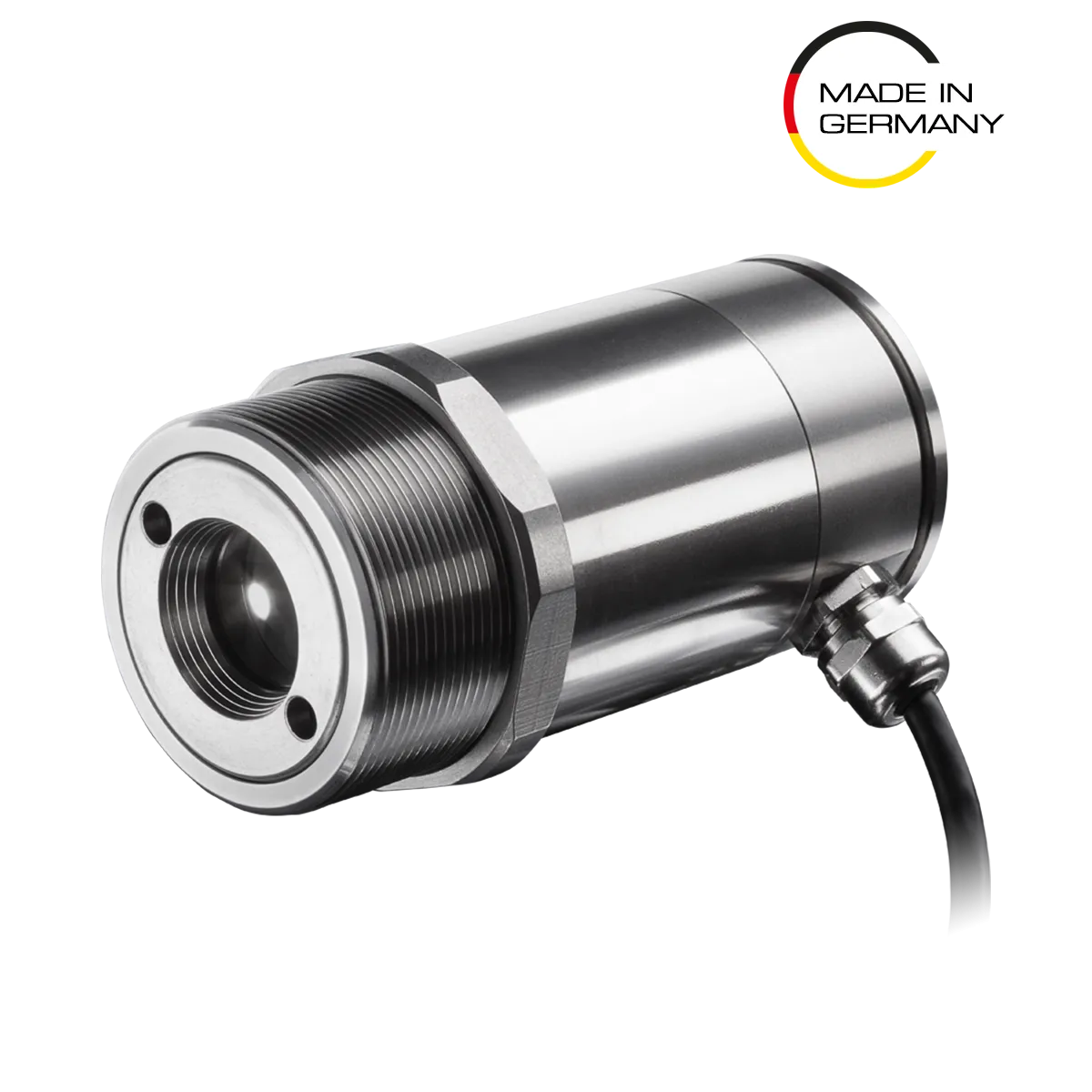

配备Optris的附件，如空气吹扫、安装法兰和其他附加组件，Optris CSlaser 2M测温仪能够集成到许多制造和工艺应用中。这些测温仪在德国设计和制造，经过政府标准（如PTB或NIST）的严格校准。提供包括不同电缆尺寸在内的定制选项。Optris提供全面支持，包括工业应用咨询和售后服务。
总之，Optris CSlaser 2M系列结合了精确性、耐用性和适应性，是广泛工业环境中精确非接触温度测量的理想解决方案。
产品规格
| 型号 | CSlaser 2ML | CSlaser 2MH |
| 探测器 | |
| 探测器 | 热电堆 |
| 测量原理 | 单色 |
| 光谱范围 | 1.6 µm |
| 响应时间 | 10 ms |
| 曝光时间 | 10 ms |
| 采样频率 | 100 Hz |
| 可更换感应头 | 不适用 |
| 光学 | ||
| 距离光斑比 (D:S) | 2ML: 150:1 | 2MH: 300:1 |
| 光斑尺寸（SF 光学系统） | 1100mm处为3.7mm (43.31 英寸处为0.02英寸) | |
| 最小光斑（CF 光学镜片/附加 CF 镜头） | 150mm处为0.5mm (5.9 英寸处为0.02英寸) | |
| 距离 | 独立 | |
| 瞄准 | |
| 瞄准 | 双激光 |
| 测量 | ||
| 物体测量范围 | 2ML: 250 … 800 °C | 2MH: 385 … 1600 °C |
| 精度 2) | ±（0.3 % TMeas +2 °C） | |
| 重复性 2) | ±（读数的 0.1 % +1 °C） | |
| 温度系数 3) | ± 0.05 K/K 或 ± 0.05 % / K | |
| 热敏性（NETD） | 100 mK | |
| 预热时间 | 不适用 | |
| 发射率/透射率/反射率 | 0.100 – 1.100 | |
| 斜率 | 不适用 | |
| 接口 | |
| 接口 | USB |
| 支持的协议 | USB 2.0 |
| 兼容软件 | optris® CompactPlus Connect |
| 模拟输入/输出 | |
| 直接输出/输入 | 4-20 mA/RxD引脚的可编程集电极开路输出 [0-30 V/ 500 mA］ |
| 电缆长度 | 3 m (9.8 英尺), 8 m (26.2 英尺), 15 m (49.2 英尺) |
| 信号处理 | |
| 配置 | CompactConnect 或 IRmobile |
| 操作 | 自动化独立运行 |
| 功能 | 平均值、峰值保持、谷值保持、带阈值和迟滞的高级峰值保持、触发式信号输出、触发式峰值保持功能（可通过软件调节） |
| 常规 | |
| 尺寸 | Ø50 x 100 mm, M48x1.5 |
| 外壳材料 | 不锈钢 |
| 重量 | 600 g (21.2 oz) |
| 对焦 | 固定 |
| 原产国 | 德国 |
| 环境与认证 | |
| 工作温度范围 | –20 °C … 85 °C |
| 存储温度范围 | –20 °C … 85 °C |
| 相对湿度 | 10 – 95 %, 非冷凝 |
| 保护等级 | IP 65, NEMA 4 |
| 电磁兼容性 | 2014/30/EU |
| 冲击 | IEC 60068-2-27 (25 G 和 50 G) |
| 振动 | IEC 60068-2-6（正弦波形） IEC 60068-2-64（宽带噪声） |
| 标准 | CE, UKCA, RoHS |
| 电源 | |
| 电源 | 8 – 36 V DC / 5 V USB / 最高 1.2 W |
| 耗电量 | <250mW（带激光) |
| 零件编号 | OPTCSL2MLSF | OPTCSL2MHSF | |
| 附加备注 | 1) 90% 能量 2) 环境温度 23 ± 5°C 时，物体温度 > 0°C ； 3) 环境温度 <18°C 和 >28°C 时，以较高者为准 4) 90% 值 5) 测量区域直径 |
||
应用领域
软件
Optris CompactConnect 软件增强了 Optris 固定红外测温仪的功能，提供了各种监控、分析和控制功能，超越了基本的温度测量。它包括可视化温度趋势的温度-时间图表和文档记录功能。该软件支持数据记录、自动过程控制、通过配置设置对测温仪进行参数化以及设置可编程输出和输入。此外，它还提供了先进的信号处理功能。
Compact Connect
Optris IRmobile 允许用户使用 Android 智能手机或平板电脑设置和调试 Optris 红外测温仪或红外热像仪。这个工具在调试和对准红外热像仪的视野或调整配置时非常方便。该应用程序可以分析连接的红外热像仪的实时红外图像流，具有自动热/冷点检测功能。对于测温仪，可以显示温度-时间图或视频信号。该应用程序适用于大多数运行 5.0 及以上版本且支持 USB-OTG（On The Go）功能的 USB 端口的 Android 设备。
Google Play
下载
常见问题
如何更改缩放、发射率或其他设置？
需要使用optris CS套件（ACCSMIACC）和CompactConnect软件来更改测温仪的设置。
我可以为CSlaser 2M测温仪设置数字通信吗？
需要可选的USB编程套件进行数字通信。使用端子块，将USB适配器电缆的每根线与传感器电缆中颜色相同的线连接。传感器提供双向和单向数字通信。双向通信允许传感器和计算机之间的数据发送和接收。单向通信支持快速突发模式，传感器只发送数据。
CSlaser 2M是否支持开集电极输出？
是的，支持额外的开集电极输出，这是一个额外的报警输出。
我可以将CSlaser 2M连接到智能手机来调整设置吗？
CSlaser 2M传感器可以直接连接到Android智能手机或平板电脑。IRmobile应用程序在连接的Android智能手机或平板电脑上监控和分析红外温度测量。手机为CSlaser 2M测温仪供电。
我可以将CSlaser 2M放置在多远的地方进行测量？
测量对象的大小和红外测温仪的光学分辨率决定了传感器头和测量对象之间的最大距离。为了防止测量偏差，测量对象应填满光学视场。因此，测点应至少与对象一样大或更小。测点尺寸指的是90%的辐射能量。
我如何使用CSlaser瞄准？
红外传感器具有集成的双激光瞄准，有助于对准传感器。测量点位于两个激光点之间。在适当光学的焦点处，两个激光交叉并合并为一个点，标记最小的测量点。两个激光点仅用于定位。
激光是否危险？
测温仪的激光是2类激光，根据EN 60825 1:2014，波长范围在500nm到650nm之间，功率小于1mW。请勿将激光直接对准人或动物的眼睛！不要直视激光束。避免通过反射表面间接暴露。
激光是否关闭？
在环境温度超过50°C时，激光会自动关闭。激光应仅用于传感器的瞄准和定位。激光的持续使用会缩短激光二极管的使用寿命，并可能使传感器发热。
我可以外部触发激光吗？
可以，但瞄准激光的电源线必须通过一个开关或按钮，该开关或按钮必须安装在距传感器安装位置不超过2米的地方以确保安全。激光可以通过用户在现场安装的开关或通过软件激活/停用。

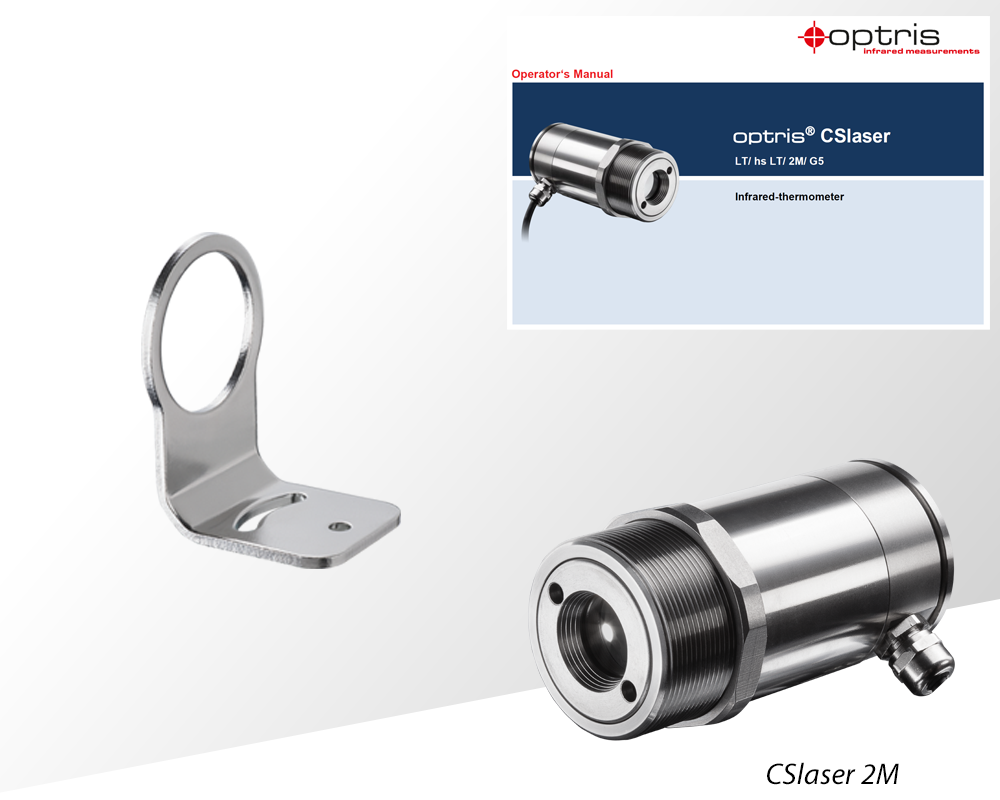

供货范围
- CSlaser 2M配备3米电缆
- 连接电缆
- 1个安装螺母
- 1个安装支架
- 快速入门指南
