CT 3M
适用于低温金属和复合材料应用的紧凑型两件式工业红外 3M 测温仪，
- 温度测量范围：50°C 至 1800°C
- 光谱范围：2.3 微米
- 响应时间：1 毫秒
3,295元起
联系我们获取报价
产品描述
Optris CT 3M 是一款可靠的非接触温度测量解决方案，特别适合在低温环境下处理具有挑战性的材料，重点关注金属应用。它被设计为在苛刻的工业环境中稳定运行，覆盖从 50 °C 到 1800 °C 的宽温度范围。
Optris CT 3M 的核心是一款扩展的 InGaAs 探测器，工作波长为 2.3 μm，使其能够精确测量金属、二次金属加工、金属氧化物和陶瓷材料的温度。Optris CT 3M 提供从 50 °C 到 1800 °C 的温度测量范围，以及短至 1 毫秒的响应时间，确保了卓越的准确性和速度。测温仪的短波长光谱灵敏度最小化了由于发射率变化引起的测量偏差，确保了在各种材料和环境中的可靠性能。
Optris CT 3M 设计为适应不同温度需求，在工业环境中提供多功能性。无论是适用于 50 至 400 °C 温度范围的 3ML 型号，还是可达到 1800 °C 的 3MH3 型号，都能满足大多数温度需求，为各种工业需求提供可靠且灵活的解决方案。
CT 3M 支持高达 75:1 的距离-测点尺寸比，确保了即使在远距离也能进行精确的温度测量。红外传感器的紧凑尺寸使其适合集成到重型机械中，而仅 1 毫秒的快速响应时间使其能够监控快速过程，在低周期时间的工业环境中提供快速且准确的测量。
CT 3M 采用两件式传感器设计，包括测量头和独立的电子盒，优先考虑准确性和多功能性。电子盒简化了设备配置，并提供各种接口选项，包括模拟和数字输出，如 0/4 – 20 mA、0 – 5 V、0 – 10 V、热电偶（K 型或 J 型）、USB、RS485、RS232 接口、继电器输出（2 x 光隔离）、Profibus DP、ProfiNet 和以太网、EthernetIP。

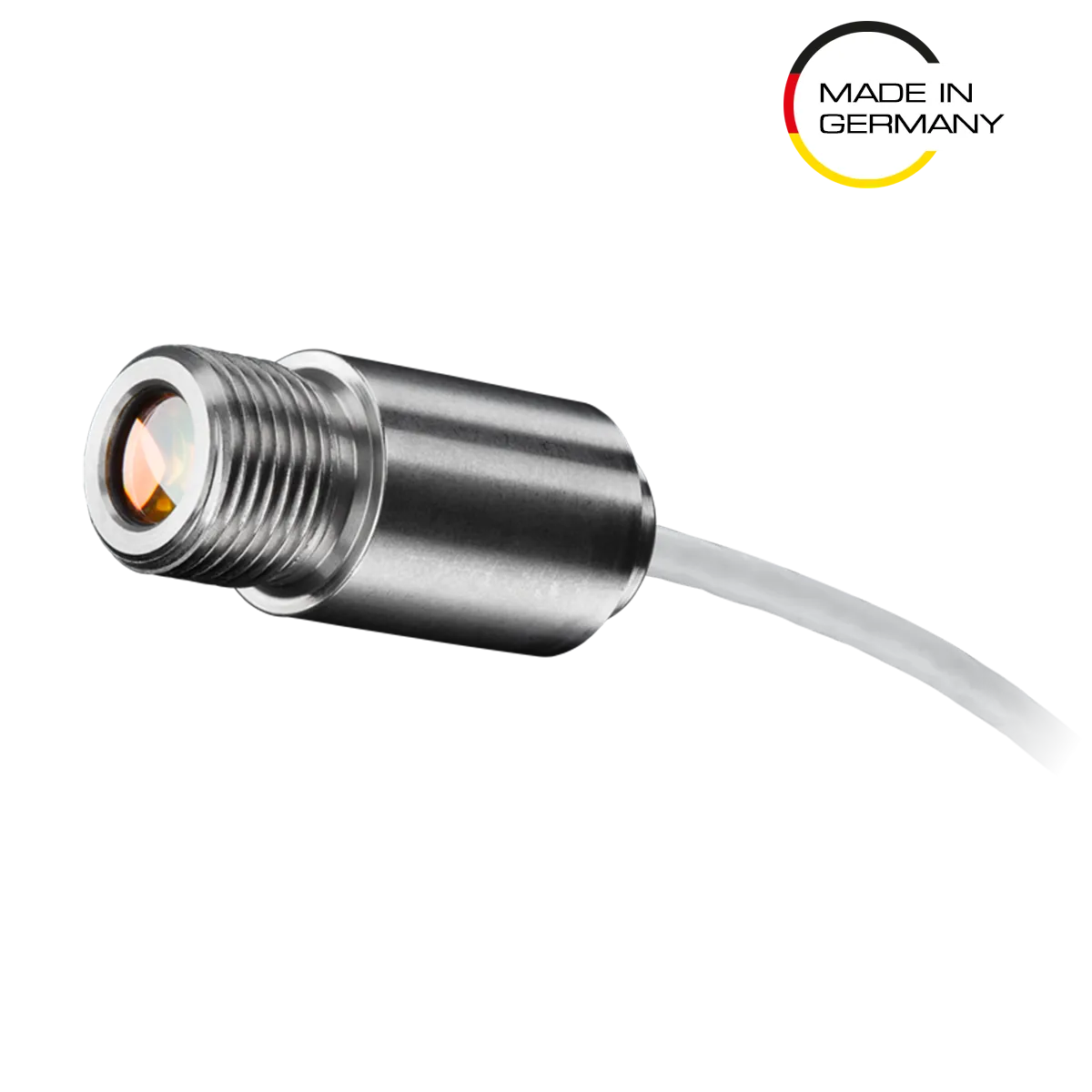

无论是在实验室、工厂还是现场环境中，Optris CT 3M 都能轻松实现准确的温度测量。测温仪紧凑的传感头，直径 14 mm，长度 28 mm，能够在高达 85 °C 的环境温度下无需额外冷却运行。
可选配件进一步增强了红外传感器的功能，满足多样化的工业需求。安装叉确保了安全稳定的安装，实现连续温度监测，而瞄准管则提高了定位精度和准确性。近焦镜头允许对小物体或远距离物体进行详细的温度测量，吹气配件保护温度传感器免受恶劣环境中的污染物影响。冷却夹套优化了高温条件下的性能，确保一致和准确的读数。这些可选配件扩展了 Optris CT 3M 系列的多功能性，为各种工业场景提供定制解决方案。
产品规格
| 型号 | CT 3ML | CT 3MH | CT 3MH1 | CT 3MH2 | CT 3MH3 |
| 探测器 | |
| 探测器 | 铟砷化镓 |
| 测量原理 | 单色 |
| 光谱范围 | 2.3 μm |
| 响应时间 | 1 ms |
| 曝光时间 | 1 ms |
| 采样频率 | 1000Hz |
| 可更换感应头 | 是 |
| 光学 | |
| 距离光斑比 (D:S) | L: 22:1 / H: 33:1 / H1–H3: 75:1 |
| 光斑尺寸（SF 光学系统） | 7 mm（0.3 英寸） |
| 最小光斑（CF 光学镜片/附加 CF 镜头） | 110 mm 处为 3.4 mm (4.3 英寸处为 0.13 英寸) |
| 对焦 | 固定 |
| 瞄准 | |
| 瞄准 | 无 |
| 测量 | |||||
| 物体测量范围 | L: 50 … 400 °C |
H: 100 … 600 °C |
H1: 150 … 1000 °C |
H2: 200 … 1500 °C |
H3: 250 … 1800 °C |
| 精度 2) | ±（读数的 0.1 % +1 °C） | ||||
| 重复性 2) | ±（读数的 0.1 % +1 °C） | ||||
| 温度系数 3) | ±0,05 K/ K 或 ±0,05 %/ K | ||||
| 热敏性（NETD） | L: 600 mK | H: 60 mK | H1: 110 mK | H2: 120 mK | H3:100 mK |
| 预热时间 | 无 | ||||
| 发射率/透射率/反射率 | 0.100 – 1.100 | ||||
| 斜率 | 不适用 | ||||
| 接口 | |
| 接口 | USB / RS232 / Profibus / Ethernet / Relay |
| 支持的协议 | USB 2.0, Optional: EtherNet/IP / Ethernet TCP / Modbus TCP / Modbus RTU / Profinet / Profibus |
| 兼容软件 | optris® Compact Connect |
| 模拟输入/输出 | |
| 直接输出/输入 | 0-20 mA/4-20 mA/ 0-5 V/0-10 V/t/c (K/J) |
| 电缆长度 | 3 m (9.8 英尺) |
| 信号处理 | |
| 配置 | CompactConnect 或 IRmobile |
| 操作 | 自动化独立运行 |
| 功能 | 平均值、峰值保持、谷值保持、带阈值和迟滞的高级峰值保持、触发式信号输出、触发式峰值保持功能（可通过软件调节） |
| 常规 | |
| 尺寸 | 传感头: Ø12mm (0.5 in) x 35 mm (1.4 in) , M12x1 电子装置: 122 mm x 70 mm x 27 mm |
| 外壳材料 | 不锈钢 |
| 重量 | 40 g (1.4 oz) (传感头) / 420 g (14.8 oz) (电子装置) |
| 对焦 | 固定 |
| 原产国 | 德国 |
| 环境与认证 | |
| 工作温度范围 | –20 °C … to 85 °C (传感头) |
| 存储温度范围 | –40 °C … 125 °C (传感头) –40 °C … 85 °C (电子装置) |
| 相对湿度 | 10 – 95 %, 非冷凝 |
| 保护等级 | IP 65, NEMA 4 |
| 电磁兼容性 | 2014/30/EU |
| 冲击 | IEC 60068-2-27 (25 G 和 50 G) |
| 振动 | IEC 60068-2-6（正弦波形） IEC 60068-2-64（宽带噪声） |
| 标准 | CE, UKCA, RoHS |
| 电源 | |
| 电源 | 8–36 VDC |
| 耗电量 | 50mW |
| 零件编号 | OPTCT3ML | OPTCT3MH | OPTCT3MH1 | OPTCT3MH2 | OPTCT3MH3 |
| 附加备注 | 1) 90% 能量 2) 环境温度 23 ± 5°C 时，物体温度 > 0°C ； 3) 环境温度 <18°C 和 >28°C 时，以较高者为准 4) 90% 值 5) 测量区域直径 |
||||
应用领域
软件
Optris CompactConnect 软件增强了 Optris 固定红外测温仪的功能，提供了各种监控、分析和控制功能，超越了基本的温度测量。它包括可视化温度趋势的温度-时间图表和文档记录功能。该软件支持数据记录、自动过程控制、通过配置设置对测温仪进行参数化以及设置可编程输出和输入。此外，它还提供了先进的信号处理功能。
Compact Connect
Optris IRmobile 允许用户使用 Android 智能手机或平板电脑设置和调试 Optris 红外测温仪或红外热像仪。这个工具在调试和对准红外热像仪的视野或调整配置时非常方便。该应用程序可以分析连接的红外热像仪的实时红外图像流，具有自动热/冷点检测功能。对于测温仪，可以显示温度-时间图或视频信号。该应用程序适用于大多数运行 5.0 及以上版本且支持 USB-OTG（On The Go）功能的 USB 端口的 Android 设备。
Google Play
下载
常见问题
我可以缩短传感头和电子盒之间的电缆吗？
在 CT 3M 型号上，传感头电缆最多可以缩短 3 米。
哪个距离-测点尺寸比适合应用？
测量对象的大小和红外测温仪的光学分辨率决定了传感头与测量对象之间的最大距离。为了防止测量误差，物体应填满光学视场。因此，测点应始终至少与物体一样大或更小。
使用外部近焦镜头时需要选择哪些更改？
可选的 CF 镜头允许测量小物体。如果使用 CF 镜头，透射率必须设置为 0.92。分配的透射率（平均值）是一个可能有一定散射的特征值。如果需要，必须通过实验确定透射率。
如何改善传感器的噪声幅度？
在 CT 型号中，测量期间不得移动传感头电缆。仅使用屏蔽电缆。传感器屏蔽必须接地。在工业环境中避免地环路和相关信号干扰。可能需要中断电子盒内的接地连接。为此，请将电子盒内的跳线切换到另一个位置。请查看手册。
如何更换传感头？
从工厂出厂时，传感头已连接到电子设备并输入了校准代码。在某些型号组内，可以更换传感头和电子设备。每个传感头的电缆上都打印有特定的校准代码。为了确保正确的温度测量和传感器功能，必须将此校准代码存储在电子盒中。
我可以将 CT 3M 用作双线传感器吗？
请不要将电源电压连接到模拟输出，因为这会破坏输出。CT 3M 不是双线传感器。请查看 CSmicro 系列，因为这是一个双线传感器。
供货范围
- CT 3M 配有 3 米电缆
- 1x 安装螺母
- 快速入门指南
