CT G5
适用于玻璃应用的紧凑型两件式工业红外G5测温仪
- 温度测量范围：100°C至1650°C
- 光谱范围：5.0 微米
- 响应时间：最快可达80毫秒
4,000元起
联系我们获取报价
产品描述

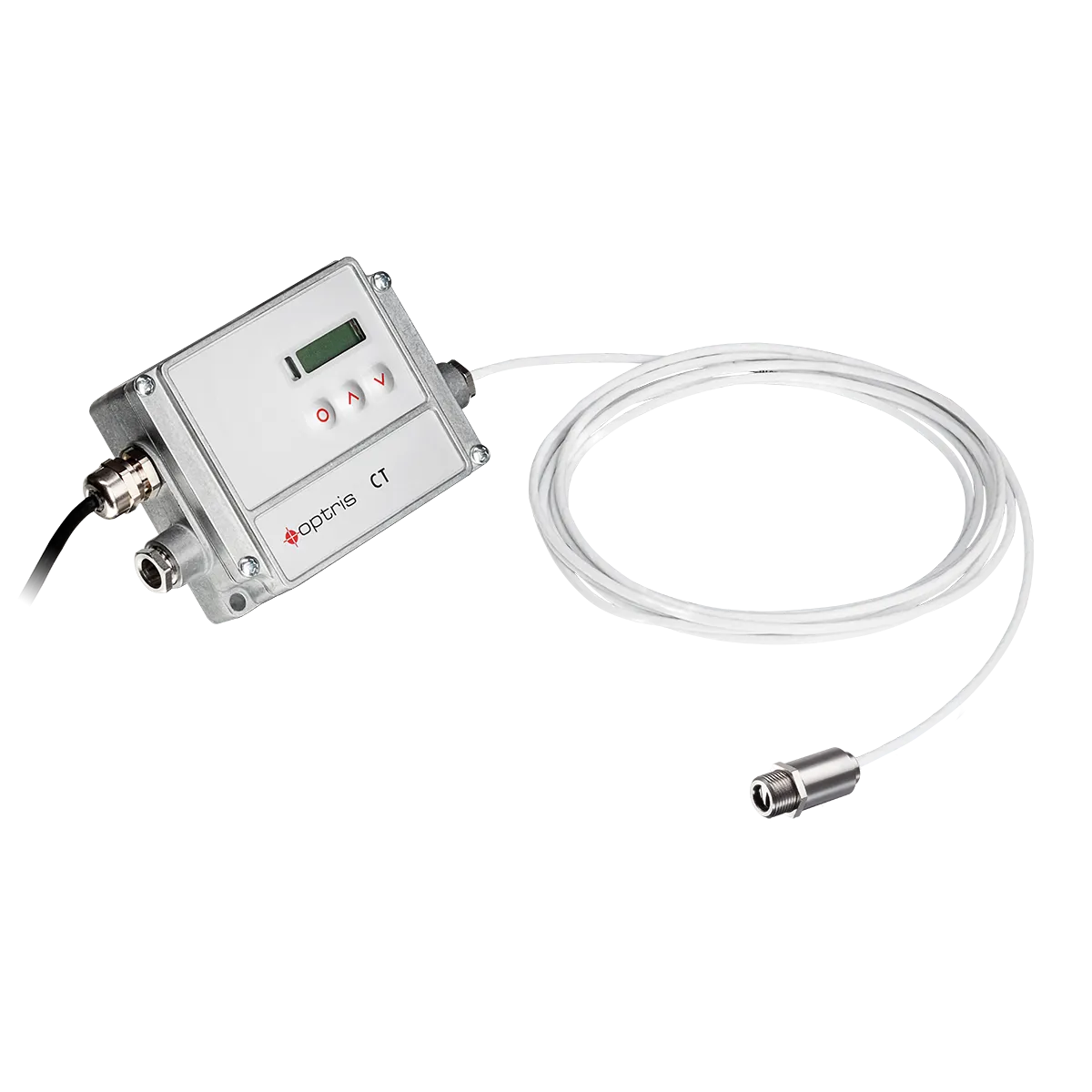

Optris CT G5测温仪专为玻璃相关应用中的精确温度测量而精心设计。该测温仪的两件式传感器设计包括带编程按键和显示屏的独立电子盒，确保操作方便并在100°C至1650°C范围内提供准确的温度读数。CT G5非常适合汽车和平板玻璃制造过程，能够满足多种工业需求，提供可靠且精确的温度测量。
在非接触式固定红外温度测量中，确保准确性需要仔细考虑发射率，这取决于材料特性、表面特征、波长、测量角度和测量设置。例如，未涂层玻璃在长波范围（8-14 μm）内通常表现出0.85的发射率。然而，在玻璃生产等高温工艺中，优先使用波长为5.0 μm或7.9 μm的光谱，因为这些光谱范围内的发射率较高（≥0.95）。波长选择对于有效测量玻璃表面和更深层次至关重要，1.0 μm、2.2 μm或3.9 μm适合测量更深层次，而5.0 μm适合表面测量。对于较低温度，8 μm至14 μm范围内的波长和0.85的发射率有助于减轻反射影响。

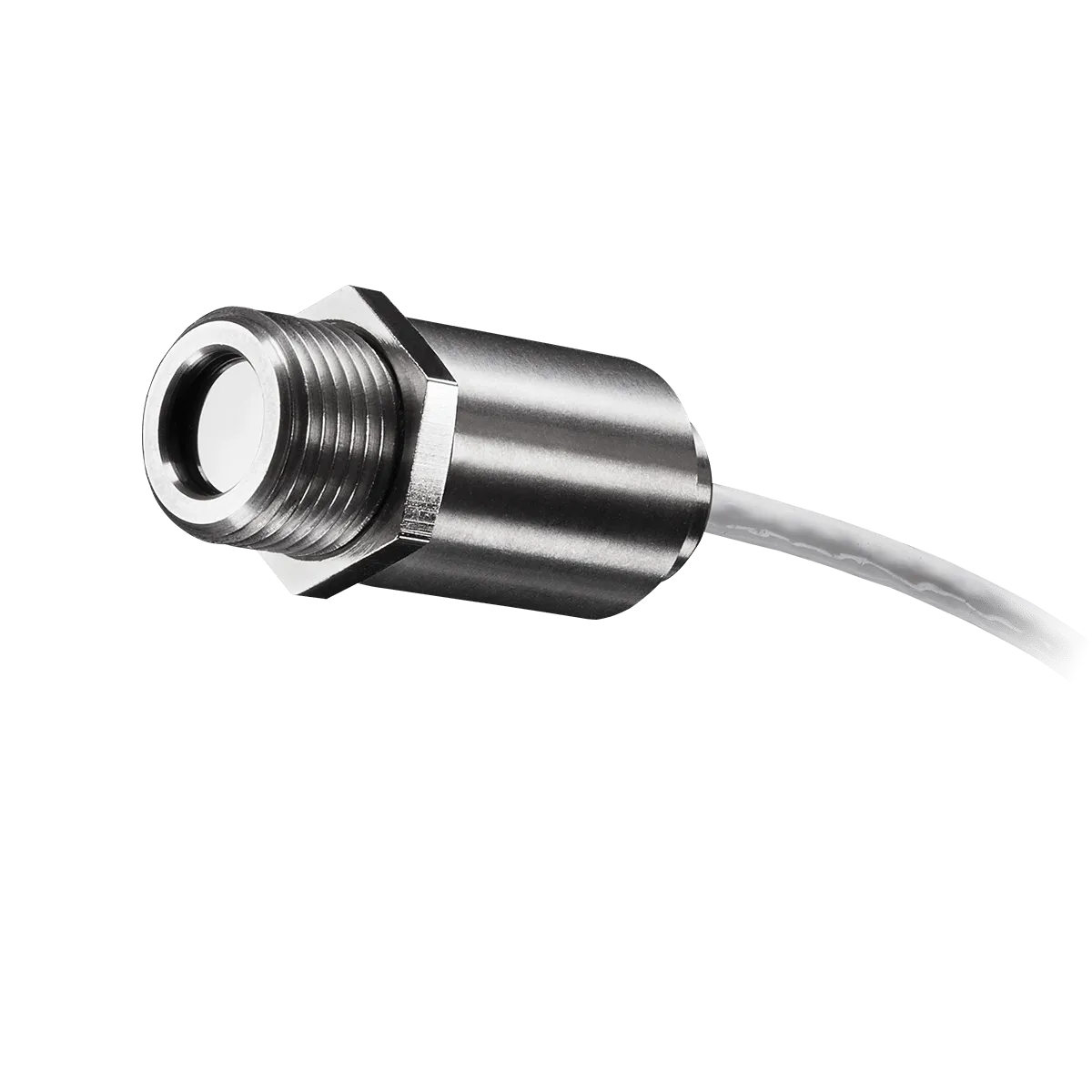

Optris CT G5凭借其专用的5.0 μm光谱范围，是测量各种工业过程中玻璃温度的多功能工具。该红外测温仪适用于容器玻璃生产、汽车玻璃制造和太阳能电池生产，提供可靠的温度数据。紧凑的不锈钢测量头允许多样化的安装方式，包括多点配置如线扫描，即使在有限空间内也能实现。测量头在环境温度高达85°C的情况下无需额外冷却即可运行，使其坚固且适应性强。
Optris CT G5的一个关键特点是通过独立电子设备实现的精确非接触温度测量。电子盒提供多种模拟和数字输出，包括0/4 – 20 mA、0 – 5 V、0 – 10 V、热电偶（K型或J型）、USB、RS485和RS232接口，以及继电器输出（2个光隔离）、Profibus DP、ProfiNet和以太网、EthernetIP。
为了进一步增强红外传感器的功能，还提供了多种可选配件，以满足各种工业需求。安装叉确保了连续温度监测的安全稳定安装。瞄准管提高了特定应用中的目标精度和准确性。近焦镜头允许对小型或远距离物体进行详细的温度测量，空气吹扫配件保护温度传感器免受污染物侵害，以在恶劣环境中保持光学路径。此外，冷却套优化了高温条件下的性能，确保了持续且准确的读数。
这些可选配件显著增强了Optris CT G5系列的多功能性，为各种工业场景提供了定制解决方案。
总之，Optris CT G5系列测温仪结合了精度、适应性和耐用性，促进了玻璃相关应用中的非接触温度测量。无论是捕捉快速制造过程还是在挑战性条件下操作，红外测温仪都是满足多种工业需求的可靠高效解决方案。
产品规格
| 型号 | CT G5L° | CT G5H |
| 探测器 | ||
| 探测器 | 热电堆 | |
| 测量原理 | 单色 | |
| 光谱范围 | 5.0 μm | |
| 响应时间 | L: 120 ms | H：80 ms |
| 曝光时间 | L: 120 ms | H；80 ms |
| 采样频率 | L: 8Hz | H: 12Hz |
| 可更换感应头 | 是 | |
| 光学 | ||
| 距离光斑比 (D:S) | 10:1 | 20:1 |
| 光斑尺寸（SF 光学系统） | 7 mm (0.3 英寸) | |
| 最小光斑（CF 光学镜片/附加 CF 镜头） | 不适用 | |
| 对焦 | 固定 | |
| 瞄准 | |
| 激光瞄准器 | 无 |
| 视频瞄准 | 无 |
| 测量 | ||
| 物体测量范围 | L: 100 … 1200 °C | H: 250 … 1650 °C |
| 精度 2) | ±2 °C 或 ±1 % | |
| 重复性 2) | ±0.5 % 或 ±0.5 °C1) | |
| 温度系数 3) | ±0,05 K/ K 或 ±0,05 %/ K | |
| 热敏性（NETD） | L: 100 mK | H: 200 mK |
| 预热时间 | 无 | |
| 发射率/透射率/反射率 | 0.100 – 1.100 | |
| 斜率 | 不适用 | |
| 接口 | |
| 接口 | USB / RS232 / Profibus / Ethernet / Relay |
| 支持的协议 | USB 2.0, Optional: EtherNet/IP / Ethernet TCP / Modbus TCP / Modbus RTU / Profinet / Profibus |
| 兼容软件 | optris® CompactPlus Connect |
| 模拟输入/输出 | |
| 直接输出/输入 | 0-20 mA/4-20 mA/ 0-5 V/0-10 V/t/c (K/J) |
| 输出抗阻 | 最大 500 Ω（适用于 8-36 V 直流电）用于 mA 输出 最小 100 kΩ 负载阻抗用于 mV 输出 热电偶 20 Ω |
| 电缆长度 | 3 米（9.8 英尺）,8 米（26.2 英尺), 15 米（49.2 英尺） |
| 信号处理 | |
| 配置 | CompactConnect 或 IRmobile |
| 操作 | 自动化独立运行 |
| 功能 | 平均值、峰值保持、谷值保持、带阈值和迟滞的高级峰值保持、触发式信号输出、触发式峰值保持功能（可通过软件调节） |
| 常规 | |
| 尺寸 | 传感头: Ø12mm (0.5 in) x 35 mm (1.4 in) , M12x1 电子装置: 122 mm x 70 mm x 27 mm |
| 外壳材料 | 不锈钢 |
| 重量 | 40 g (1.4 oz) (传感头) / 420 g (14.8 oz) (电子装置) |
| 对焦 | 固定 |

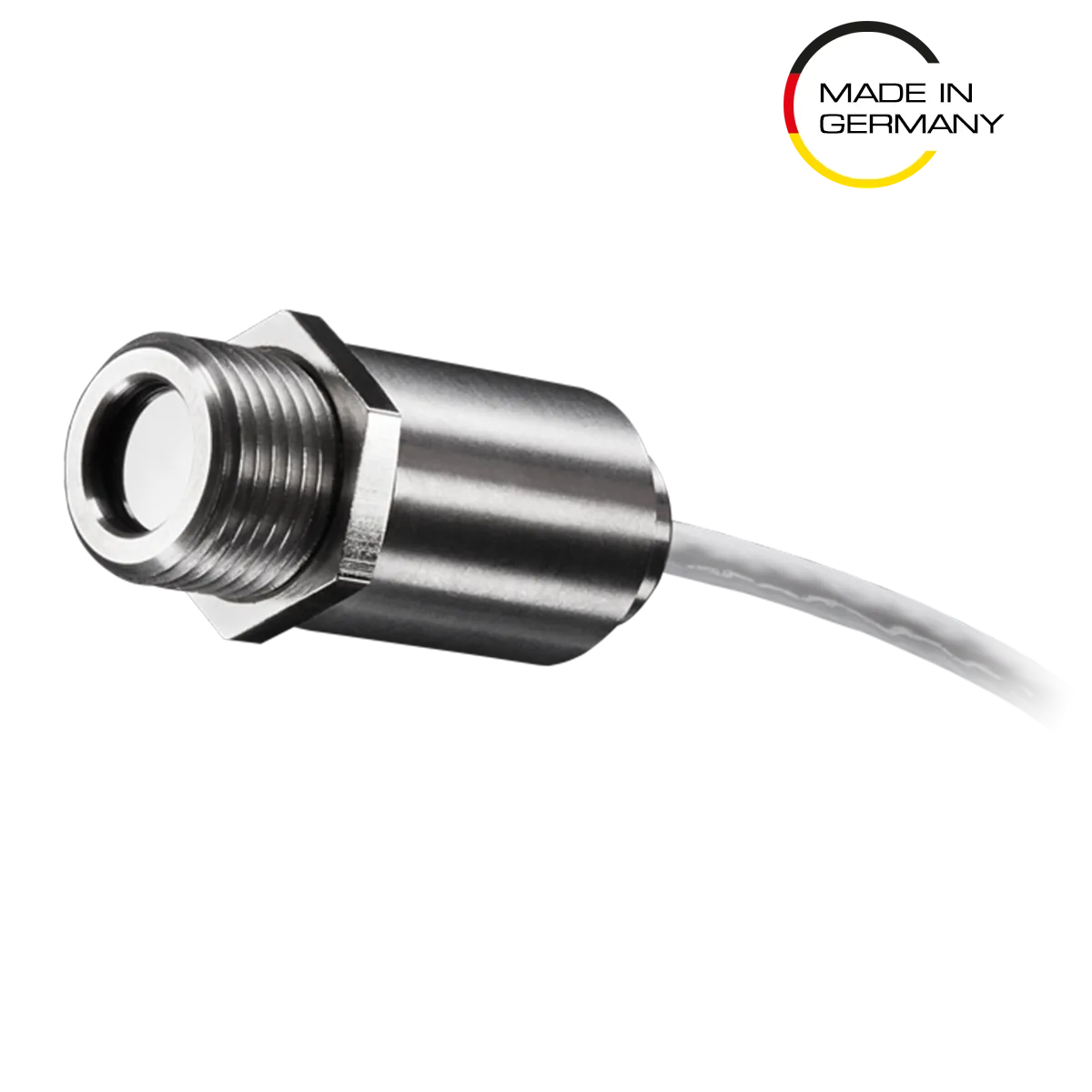

| 原产国 | 德国 |
| 环境与认证 | |
| 工作温度范围 | –25°C … 85 °C (传感头) –0°C … 85 °C (电子装置) |
| 存储温度范围 | –40°C … 85 °C (传感头) –40°C … 85 °C (电子装置) |
| 相对湿度 | 10 – 95 %, 非冷凝 |
| 保护等级 | IP 65, NEMA 4 |
| 电磁兼容性 | 2014/30/EU |
| 冲击 | IEC 60068-2-27 (25 G 和 50 G) |
| 振动 | IEC 60068-2-6（正弦波形） IEC 60068-2-64（宽带噪声） |
| 标准 | CE, UKCA, RoHS |
| 电源 | |
| 电源 | 8 – 30 V DC / 5 V USB / 最高 1.2 W |
| 耗电量 | 50mW |
| 电流抽取 | 无 |
| 零件编号 | OPTCSMX2MLXXCBX | OPTCSMX2MHXXCBX |
| 附加备注 | 1) 90% 能量 2) 环境温度 23 ± 5°C 时，物体温度 > 0°C ； 3) 环境温度 <18°C 和 >28°C 时，以较高者为准 4) 90% 值 5) 测量区域直径 |
|
应用领域
软件
Optris CompactConnect 软件增强了 Optris 固定红外测温仪的功能，提供了各种监控、分析和控制功能，超越了基本的温度测量。它包括可视化温度趋势的温度-时间图表和文档记录功能。该软件支持数据记录、自动过程控制、通过配置设置对测温仪进行参数化以及设置可编程输出和输入。此外，它还提供了先进的信号处理功能。
Compact Connect
Optris IRmobile 允许用户使用 Android 智能手机或平板电脑设置和调试 Optris 红外测温仪或红外热像仪。这个工具在调试和对准红外热像仪的视野或调整配置时非常方便。该应用程序可以分析连接的红外热像仪的实时红外图像流，具有自动热/冷点检测功能。对于测温仪，可以显示温度-时间图或视频信号。该应用程序适用于大多数运行 5.0 及以上版本且支持 USB-OTG（On The Go）功能的 USB 端口的 Android 设备。
Google Play
下载
常见问题
我可以缩短传感器头和电子盒之间的电缆吗？
在CT G5型号中，传感器头电缆最多可以缩短3米。
对于应用而言，什么是正确的距离-测点尺寸比？
测量对象的大小和红外测温仪的光学分辨率决定了传感器头和测量对象之间的最大距离。为了防止测量误差，测量对象应填满光学视场。因此，测点应至少与对象一样大或更小。
我如何改善传感器的噪声幅度？
在CT型号中，测量过程中传感器头电缆不得移动。仅使用屏蔽电缆。传感器屏蔽层必须接地。避免在工业环境中出现接地环路和相关信号干扰。可能需要中断电子盒内的接地连接。为此，请将电子盒内的跳线切换到另一个位置。请参阅手册。
我如何更换传感器头？
出厂时，传感器头已连接到电子设备并输入了校准码。在某些型号组内，可以更换传感器头和电子设备。每个传感器头都有一个特定的校准码，打印在传感器头电缆上。必须将此校准码存储在电子盒中，以确保正确的温度测量和传感器功能。
我可以将CT G5用作双线传感器吗？
请不要将电源电压连接到模拟输出，因为这会破坏输出。CT G5不是双线传感器。请查看CSmicro系列，它是双线传感器。

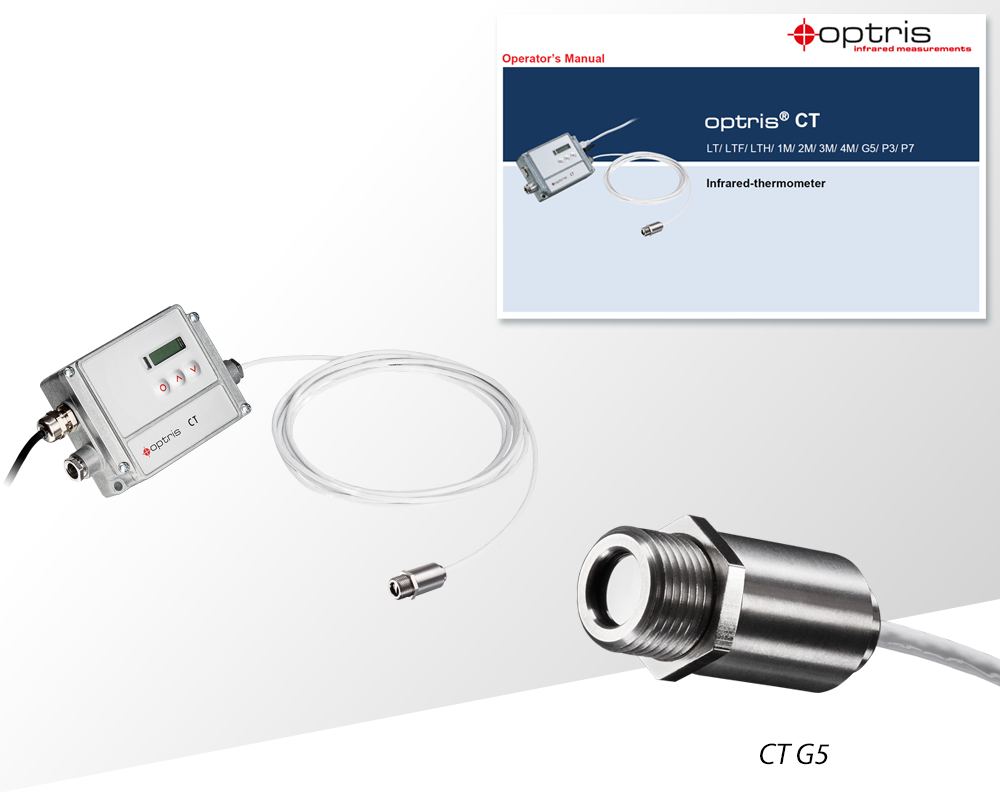

供货范围
- CT G5配备3米电缆
- 1个安装螺母
- 快速入门指南
