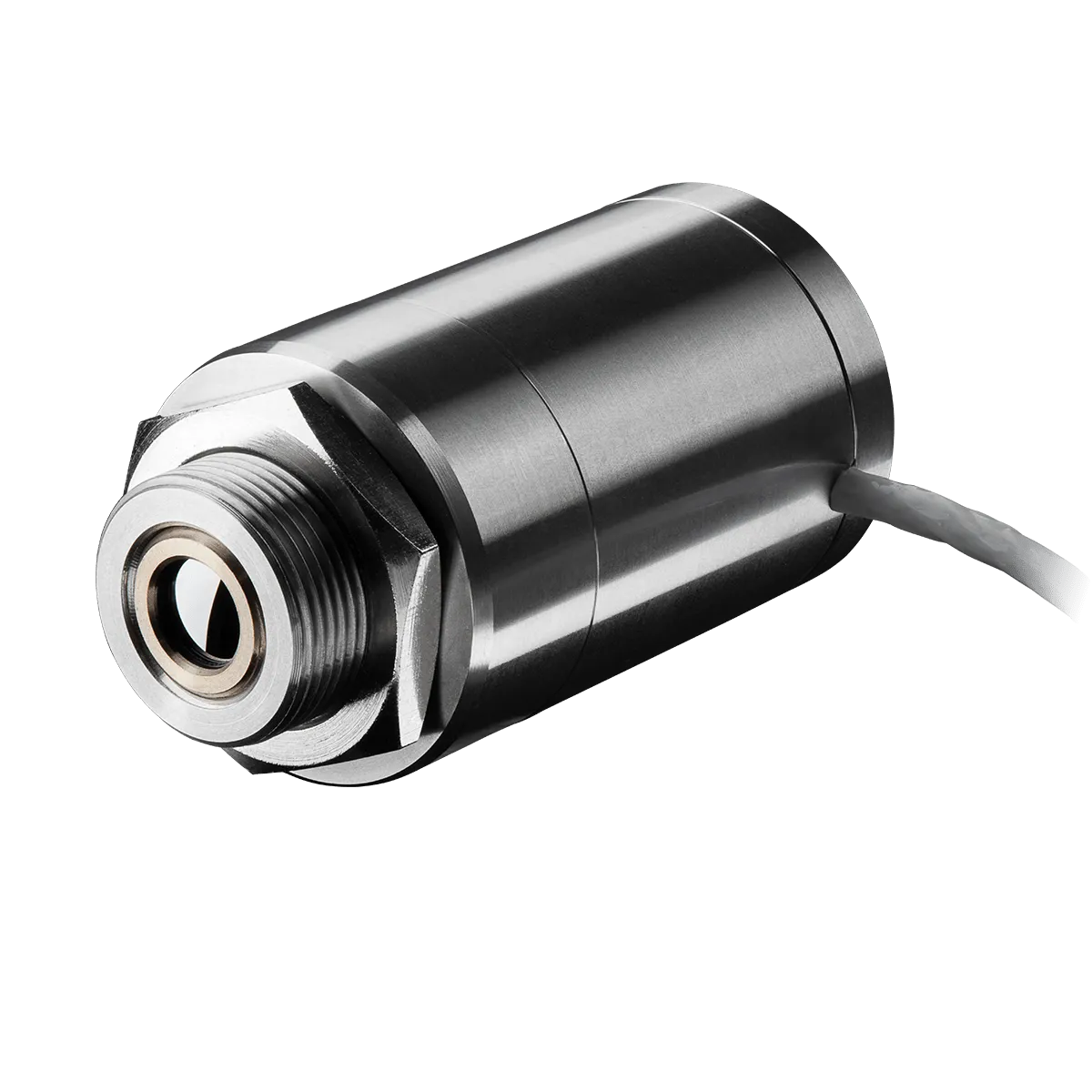

CT P3
适用于薄膜塑料的紧凑型两件式工业红外P3测温仪
- 温度测量范围：50°C至400°C
- 光谱范围：3.43 微米
- 响应时间：100毫秒
7,700元起
联系我们获取报价
产品描述
Optris CT P3测温仪以其精确性设计，专门用于准确测量薄塑料膜的温度。该测温仪的特殊3.43 µm光谱范围确保在50°C至400°C的广泛温度范围内进行精确测量。
在非接触温度测量中，发射率是一个关键因素，必须基于材料特性和波长等多种因素加以考虑。厚度超过0.4 mm的塑料和着色膜在长波红外光谱范围（8-14 µm）内易于测量，发射率为≥0.9。然而，非常薄的塑料膜在这一范围内是透明的，因此需要通过红外光谱中材料特定的吸收带来测量其温度，使用窄带灵敏红外传感器。聚乙烯（PE）、聚丙烯（PP）、赛璐珞、聚苯乙烯（PS）、聚甲基丙烯酸甲酯或亚克力（PMMA）、聚碳酸酯（PC）、聚酯（PET）和聚氯乙烯（PVC或乙烯基）在3.43 µm波长下表现出红外不透明性，而聚酯、聚氨酯、特氟龙、FEP和聚酰胺在7.9 µm波长下表现出这一特性。
CT P3红外测温仪，凭借其极窄的3.43 µm光谱范围，特别适合测量非常薄的塑料材料的温度。红外传感器的温度范围为50°C至400°C，响应时间快速，仅为100毫秒。传感器头可以在高达75°C的温度下运行，无需额外冷却。独立的电子盒配备了易于访问的编程按钮和背光LCD显示屏。
Optris CT P3系列红外传感器注重适应性，电子盒提供多种模拟和数字输出，包括0/4 – 20 mA、0 – 5 V、0 – 10 V、热电偶（K型或J型）、USB、RS485、RS232接口、继电器输出（2个光隔离）、Profibus DP、ProfiNet和以太网、EthernetIP。可选配件进一步增强了其功能性，以满足各种工业需求。安装叉确保连续温度监测的安全稳定安装，瞄准管在特定应用中提高了目标精度和准确性。近焦镜头便于对小型或远距离物体进行详细的温度测量。空气吹扫配件保护温度传感器免受恶劣环境中污染物的侵害，冷却套优化了高温条件下的性能，确保持续且准确的读数。这些可选配件显著扩展了Optris CT P3系列的多功能性，为各种工业场景提供了定制解决方案。
总之，Optris CT P3系列测温仪结合了精度、适应性和耐用性，促进了非接触温度测量。无论是捕捉快速制造过程还是在挑战性条件下操作，红外测温仪都是满足多种工业应用的可靠高效解决方案。
产品规格
| 型号 | CT P3 CN |
| 探测器 | |
| 探测器 | 热电堆 |
| 测量原理 | 单色 |
| 光谱范围 | 3.43 μm |
| 响应时间 | 100 ms |
| 曝光时间 | 100 ms |
| 采样频率 | 10 Hz |
| 可更换感应头 | 否 |
| 光学 | |
| 距离光斑比 (D:S) | 15:1 |
| 光斑尺寸（SF 光学系统） | 7 mm (0.3 英寸) |
| 最小光斑（CF 光学镜片/附加 CF 镜头） | 不适用 |
| 对焦 | 固定 |
| 瞄准 | |
| 瞄准 | 无 |
| 测量 | |
| 物体测量范围 | 50 … 400 °C |
| 精度 2) | ±3 °C 或 1 % |
| 重复性 2) | ±1.5 °C |
| 温度系数 3) | ±0,05 K/ K 或 ±0,05 %/ K |
| 热敏性（NETD） | 100 mK |
| 预热时间 | 无 |
| 发射率/透射率/反射率 | 0.100 – 1.100 |
| 斜率 | 不适用 |
| 接口 | |
| 接口 | USB / RS232 / Profibus / Ethernet / Relay |
| 支持的协议 | USB 2.0, Optional: EtherNet/IP / Ethernet TCP / Modbus TCP / Modbus RTU / Profinet / Profibus |
| 兼容软件 | optris® CompactPlus Connect |
| 模拟输入/输出 | |
| 直接输出/输入 | 0-20 mA/4-20 mA/ 0-5 V/0-10 V/t/c (K/J) |
| 电缆长度 | 3 m (9.8 英尺), 8 m (26.2 英尺), 15 m (49.2 英尺) |
| 信号处理 | |
| 配置 | CompactConnect 或 IRmobile |
| 操作 | 自动化独立运行 |
| 功能 | 平均值、峰值保持、谷值保持、带阈值和迟滞的高级峰值保持、触发式信号输出、触发式峰值保持功能（可通过软件调节） |
| 常规 | |
| 尺寸 | 传感头: Ø12mm (0.5 in) x 35 mm (1.4 in) , M12x1 电子装置: 122 mm x 70 mm x 27 mm |
| 外壳材料 | 不锈钢 |
| 重量 | 40 g (1.4 oz) (传感头) / 420 g (14.8 oz) (电子装置) |
| 对焦 | 固定 |
| 原产国 | 德国 |
| 环境与认证 | |
| 工作温度范围 | 0°C … 75 °C (传感头) 0°C … 75 °C (电子装置) |
| 存储温度范围 | –40°C … 85 °C (传感头) –40°C … 85 °C (电子装置) |
| 相对湿度 | 10 – 95 %, 非冷凝 |
| 保护等级 | IP 65, NEMA 4 |
| 电磁兼容性 | 2014/30/EU |
| 冲击 | IEC 60068-2-27 (25 G 和 50 G) |
| 振动 | IEC 60068-2-6（正弦波形） IEC 60068-2-64（宽带噪声） |
| 标准 | CE, UKCA, RoHS |
| 电源 | |
| 电源 | 8 – 30 V DC / 5 V USB / 最高 1.2 W |
| 耗电量 | <50mW |
| 零件编号 | |
| OPTCTP315 | |
| 附加备注 | |
| 1) 90% 能量
2) 环境温度 23 ± 5°C 时，物体温度 > 0°C ； 3) 环境温度 <18°C 和 >28°C 时，以较高者为准 4) 90% 值 5) 测量区域直径 |
|
软件
Optris CompactConnect 软件增强了 Optris 固定红外测温仪的功能，提供了各种监控、分析和控制功能，超越了基本的温度测量。它包括可视化温度趋势的温度-时间图表和文档记录功能。该软件支持数据记录、自动过程控制、通过配置设置对测温仪进行参数化以及设置可编程输出和输入。此外，它还提供了先进的信号处理功能。
Compact Connect
Optris IRmobile 允许用户使用 Android 智能手机或平板电脑设置和调试 Optris 红外测温仪或红外热像仪。这个工具在调试和对准红外热像仪的视野或调整配置时非常方便。该应用程序可以分析连接的红外热像仪的实时红外图像流，具有自动热/冷点检测功能。对于测温仪，可以显示温度-时间图或视频信号。该应用程序适用于大多数运行 5.0 及以上版本且支持 USB-OTG（On The Go）功能的 USB 端口的 Android 设备。
Google Play
常见问题
我可以缩短传感器头和电子盒之间的电缆吗？
在CT P3型号中，传感器头电缆最多可以缩短3米。
对于应用而言，什么是正确的距离-测点尺寸比？
测量对象的大小和红外测温仪的光学分辨率决定了传感器头和测量对象之间的最大距离。为了防止测量误差，测量对象应填满光学视场。因此，测点应至少与对象一样大或更小。
我如何改善传感器的噪声幅度？
在CT型号中，测量过程中传感器头电缆不得移动。仅使用屏蔽电缆。传感器屏蔽层必须接地。避免在工业环境中出现接地环路和相关信号干扰。可能需要中断电子盒内的接地连接。为此，请将电子盒内的跳线切换到另一个位置。请参阅手册。
我如何更换传感器头？
出厂时，传感器头已连接到电子设备并输入了校准码。在某些型号组内，可以更换传感器头和电子设备。每个传感器头都有一个特定的校准码，打印在传感器头电缆上。必须将此校准码存储在电子盒中，以确保正确的温度测量和传感器功能。
我可以将CT P3用作双线传感器吗？
请不要将电源电压连接到模拟输出，因为这会破坏输出。CT P3不是双线传感器。请查看CSmicro系列，它是双线传感器。
供货范围
- CT P3配备3米电缆
- 1个安装螺母
- 快速入门指南
