CTex LT

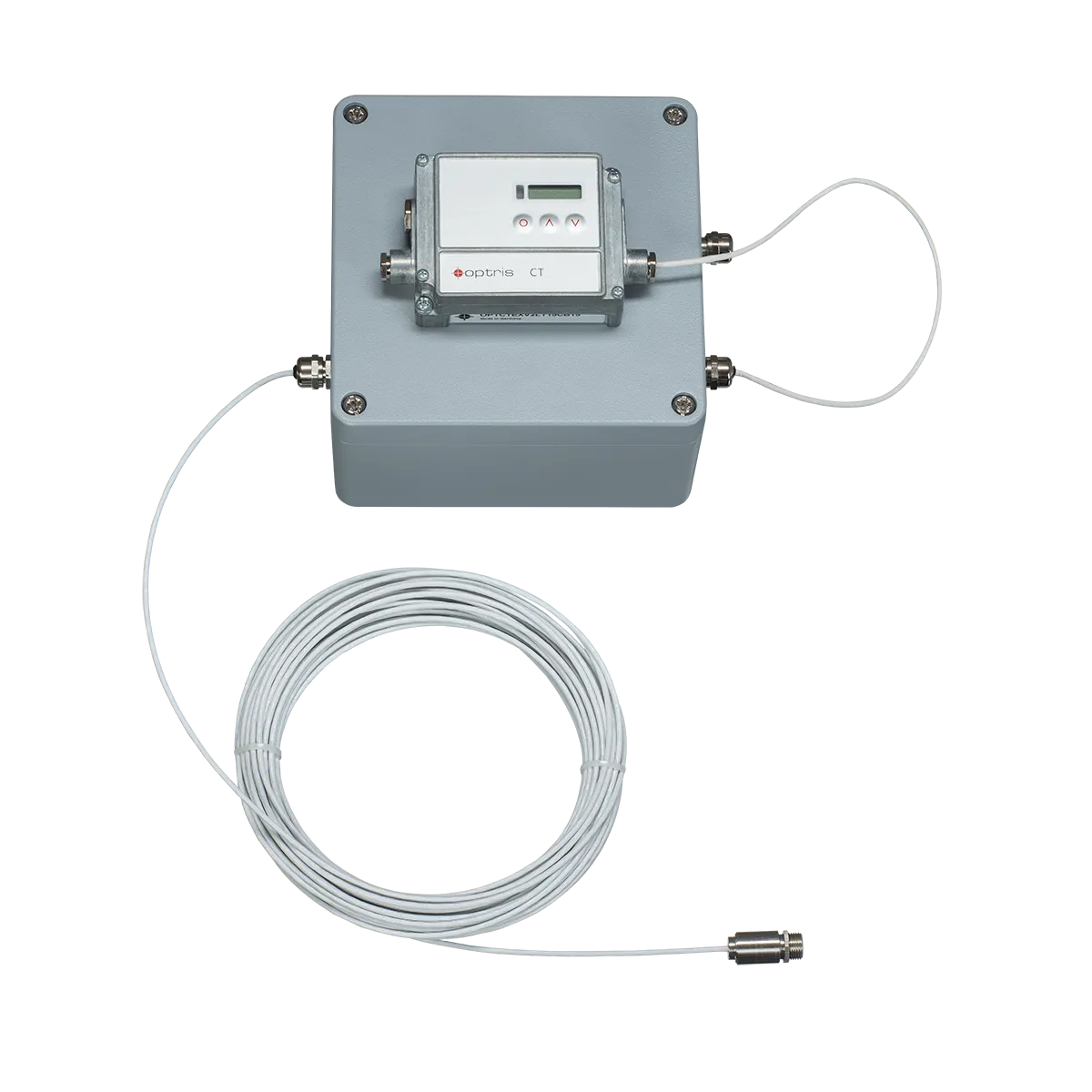

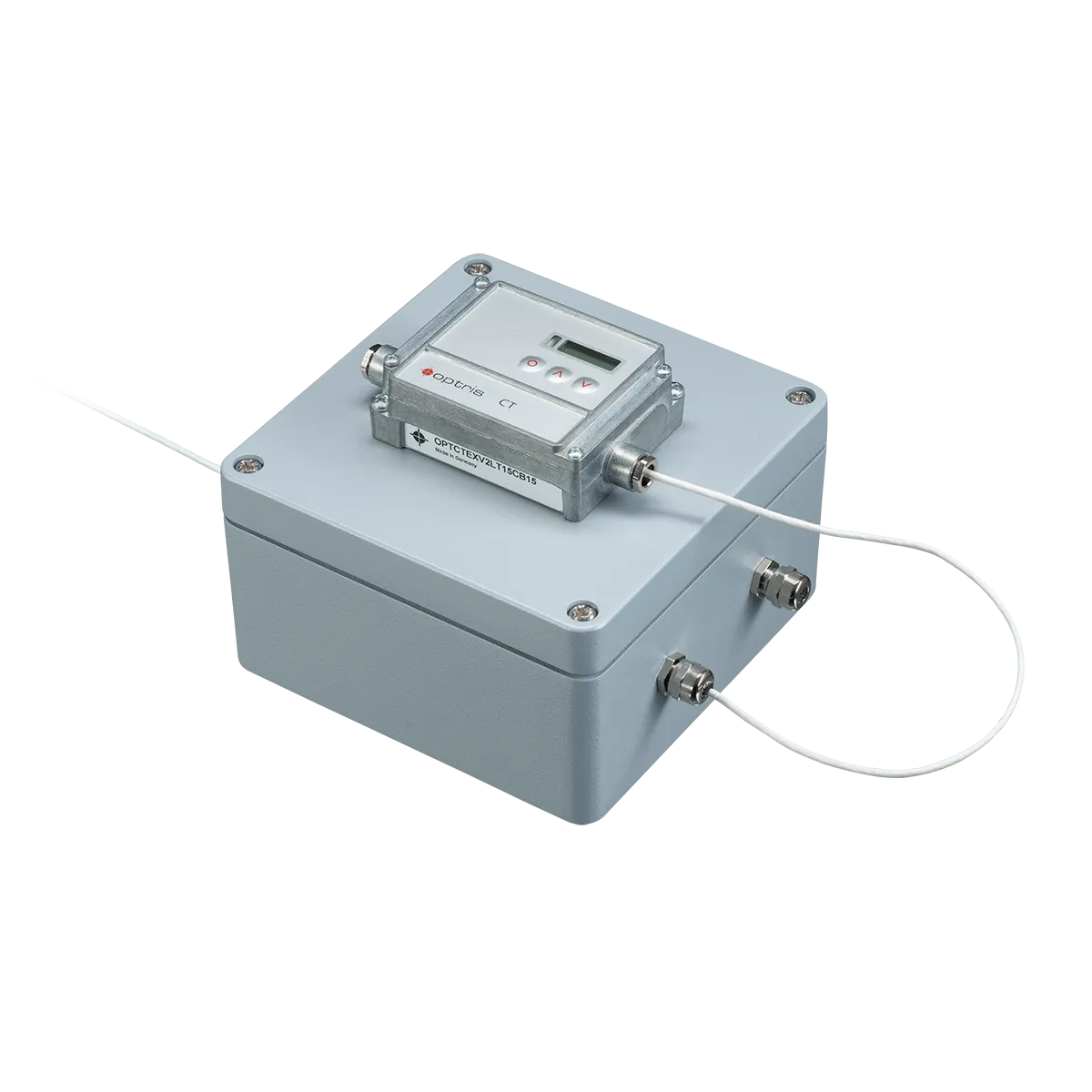

紧凑型两件式 APEX 防爆工业红外测温仪
- 温度测量范围：-50°C 至 975°C
- 光谱范围：8 至 14 微米
- 响应时间：150 毫秒
- 高环境温度额定值可达 180°C
- 高达 22:1 的距离-测点尺寸比
- 适用于易爆区域（ATEX）
8,975元起
联系我们获取报价
产品描述
Optris CT 系列测温仪将安全置于首位，特别是在危险环境中。防爆版本 CTex LT 配备了齐纳双重屏障，专为易爆区域设计。此功能确保安全操作，为全面的远程温度监控解决方案提供额外的保护层。此外，CTex LT 传感头可以被动安装在危险区域，通过经过批准的齐纳屏障（STAHL）为 1 区提供能量限制，进一步增强了安全措施。
CT 系列采用两件式设计，结合了世界上最小的红外传感器之一，提供高达 22:1 的光学分辨率和低至 150 毫秒的快速响应时间。这种设计优化了各种行业中快速制造过程的高效监控。其宽广的温度范围从 -50°C 到 975°C，适用于非反射物体，确保在温度测量应用中的多功能性。
该测温仪的卓越耐温性使其在环境温度高达 180°C 时无需额外冷却即可无缝操作，非常适合高温环境。其抗热冲击设计保证了在环境温度变化下的可重复性，确保在挑战性条件下的可靠性能。这些热传感器在德国制造，符合高质量标准，能够在苛刻的环境中表现出色。
Optris CTex LT 系列红外传感器设计稳定且准确，适合长时间使用，是关键工业过程中的必备工具。其独立电子设备提供的精确非接触温度测量，配有易于访问的编程键和 LCD 界面。坚固的不锈钢外壳增强了耐用性，确保在各种工业环境中的可靠性能。
Optris CTex LT 系列的适应性通过其多种模拟和数字输出进一步突显，包括 USB、RS485、RS232、Profibus DP、ProfiNet、以太网和 EthernetIP 等多种接口。这种适应性确保了与机械设备的无缝集成，增强了各种应用中的实用性和灵活性。
可选配件进一步增强了红外传感器的功能，满足多样的工业需求。从确保安装安全的安装叉到提高目标定位精度的瞄准管和用于详细测量小物体的近焦镜头，这些配件扩展了系列的能力。此外，吹气配件保护温度传感器免受污染物影响，而冷却夹套在高温条件下优化性能，确保一致和精确的读数。
总之，Optris CTex LT 系列测温仪结合了精度、适应性和耐用性，能够在广泛的工业应用中实现非接触温度测量，确保即使在最具挑战性的条件下也能可靠高效地工作。
产品规格
| 型号 | CTex LT02 | CTex LT15 | CTex LT22 |
| 探测器 | |
| 探测器 | 热电堆 |
| 测量原理 | 单色 |
| 光谱范围 | LT: 8 – 14 µm |
| 响应时间 | 150 ms |
| 曝光时间 | 14 ms |
| 采样频率 | 70 Hz |
| 可更换感应头 | 不适用 |
| 光学 | |||
| 距离光斑比 (D:S) | LT02: 2:1 | LT15: 15:1 | LT22: 22:1 |
| 光斑尺寸（SF 光学系统） | 7 mm（0.3 英寸） | ||
| 最小光斑（CF 光学镜片/附加 CF 镜头） | 可选: 2.5 mm (最小光斑尺寸)*5) 距离 23 mm | 可选: 0.8 mm (最小光斑尺寸)*5) 距离 10 mm | 可选: 0.68 mm (最小光斑尺寸)*5) 距离 10 mm |
| 对焦 | 独立 | ||
| 瞄准 | |
| 瞄准 | 无 |
| 视频瞄准 | 无 |
| 测量 | |||
| 物体测量范围 | -50°C … 600°C | -50°C … 600°C | -50°C … 975°C |
| 精度 2) | ± 1% 或 ± 1°C | ||
| 重复性 2) | ± 0.5 % 或 ± 0.5 °C | ||
| 温度系数 3) | ± 0.05 K/K 或 ± 0.05 % / K | ||
| 热敏性（NETD） | 100 mK | 50 mK | 50 mK |
| 预热时间 | 10 分钟 | ||
| 发射率/透射率/反射率 | 0.100 – 1.100 | ||
| 斜率 | 是 | ||
| 接口 | |
| 界面 | USB / RS232 / Profibus / 以太网 / 继电器 |
| 支持的协议 | USB 2.0，可选： EtherNet/IP / Ethernet TCP / Modbus TCP / Modbus RTU / Profinet / Profibus |
| 兼容软件 | CompactConnect, IRmobile |
| 模拟输入/输出 | |
| 直接输出/输入 | 0-20 mA/4-20 mA/0-5 V/0-10 V/t/c (K/J) |
| 电缆长度 | 1 m (标准), 3 m, 8 m, 15 m |
| 信号处理 | |
| 配置 | CompactConnect 或 IRmobile |
| 操作 | 自动化独立运行 |
| 功能 | 平均值、峰值保持、谷值保持、带阈值和迟滞的高级峰值保持、触发式信号输出、触发式峰值保持功能（可通过软件调节） |
| 常规 | |
| 尺寸 | 感应头: Ø12mm (0.5 in) x 35 mm (1.4 in) , M12x1 电子设备: 122 mm x 70 mm x 27 m 齐纳屏障盒：122 mm x 122 mm x 91 mm |
| 外壳材料 | 不锈钢 |
| 重量 | 感应头：40 g 电子元件：420 g |
| 对焦 | 固定 |
| 原产国 | 德国 |
| 环境与认证 | |
| 工作温度范围 | 传感头： -20 °C … 130 °C 电子装置： -20 °C … 85 °C -20 °C … 85 °C |
| 相对湿度 | 10 – 95 %，非冷凝 |
| 保护等级 | 符合 IEC 60529 标准/夹紧支架 IP 20/ 外壳 IP 40 |
| 电磁兼容性 | 2014/30/EU |
| 冲击 | IEC 60068-2-27 (25 G 和 50 G) |
| 振动 | IEC 60068-2-6（正弦波形） IEC 60068-2-64（宽带噪声） |
| 标准 | CE、UKCA、RoHS 欧洲（CENELEC）： 适用于 1 区：PTB 01 ATEX 2053X 2 区：PTB 01 ATEX 2054X IECEx PTB 08.0057X 美国： UL E81680V1S3 加拿大：CSA 1284580 (LR) CSA 1284580 (LR 43394) |
| 电源 | |
| 电源 | 5-30 V DC |
| 耗电量 | <50mW |
| 零件编号 | OPTCTLT02 | OPTCTLT15 | OPTCTLT22 |
| 附加备注 | 1) 90% 能量 2) 环境温度 23 ± 5°C 时，物体温度 > 0°C ； 3) 环境温度 <18°C 和 >28°C 时，以较高者为准 4) 90% 值 5) 测量区域直径 |
||
软件
Optris CompactConnect 软件增强了 Optris 固定红外测温仪的功能，提供了各种监控、分析和控制功能，超越了基本的温度测量。它包括可视化温度趋势的温度-时间图表和文档记录功能。该软件支持数据记录、自动过程控制、通过配置设置对测温仪进行参数化以及设置可编程输出和输入。此外，它还提供了先进的信号处理功能。
Compact Connect
Optris IRmobile 允许用户使用 Android 智能手机或平板电脑设置和调试 Optris 红外测温仪或红外热像仪。这个工具在调试和对准红外热像仪的视野或调整配置时非常方便。该应用程序可以分析连接的红外热像仪的实时红外图像流，具有自动热/冷点检测功能。对于测温仪，可以显示温度-时间图或视频信号。该应用程序适用于大多数运行 5.0 及以上版本且支持 USB-OTG（On The Go）功能的 USB 端口的 Android 设备。
Google Play
下载
常见问题
我可以缩短传感头和电子盒之间的电缆吗？
建议不要更改传感电缆的长度，因为电缆的阻抗是传感器校准的一部分。然而，在所有 CT LTex 型号中，如果确有必要，可以缩短传感头电缆。缩短电缆会导致大约 0.1 K/m 的额外测量误差。
哪个距离-测点尺寸比适合应用？
测量物体的大小和红外测温仪的光学分辨率决定了传感头与测量物体之间的最大距离。为了防止测量误差，物体应完全填满光学视场。因此，测点应始终至少与物体一样大或更小。
使用外部近焦镜头时需要选择哪些更改？
可选的 CF 镜头允许测量小物体。如果使用 CF 镜头，透射率必须设置为 0.78。分配的透射率（平均值）是一个可能有一定散射的特征值。如果需要，必须通过实验确定透射率。
如何改善传感器的噪声幅度？
在 CT 型号中，测量期间不得移动传感头电缆。仅使用屏蔽电缆。传感器屏蔽必须接地。在工业环境中避免地环路和相关信号干扰。可能需要中断电子盒内的接地连接。为此，请将电子盒内的跳线切换到另一个位置。请查看手册。
如何更换传感头？
从工厂出厂时，传感头已连接到电子设备并输入了校准代码。在某些型号组内，可以更换传感头和电子设备。每个传感头的电缆上都打印有特定的校准代码。为了确保正确的温度测量和传感器功能，必须将此校准代码存储在电子盒中。
我可以将 CT LTex 用作双线传感器吗？
请不要将电源电压连接到模拟输出，因为这会破坏输出。CT LTex 不是双线传感器。请查看 CSmicro 系列，因为这是一个双线传感器。

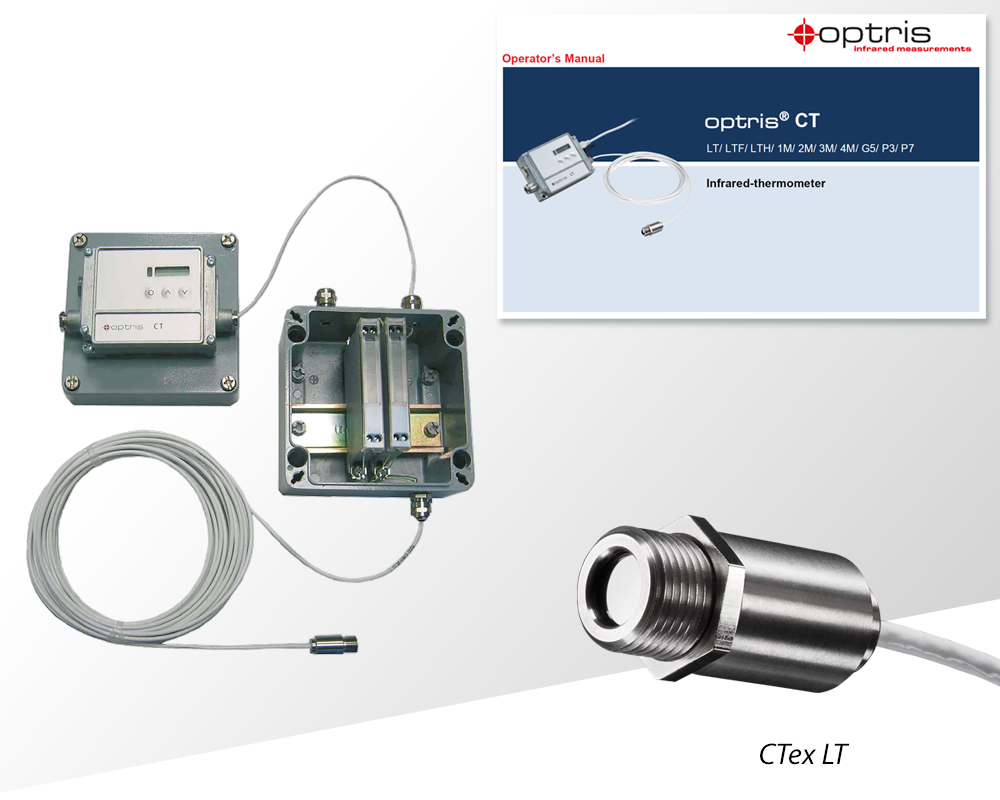

供货范围
- CT LTex

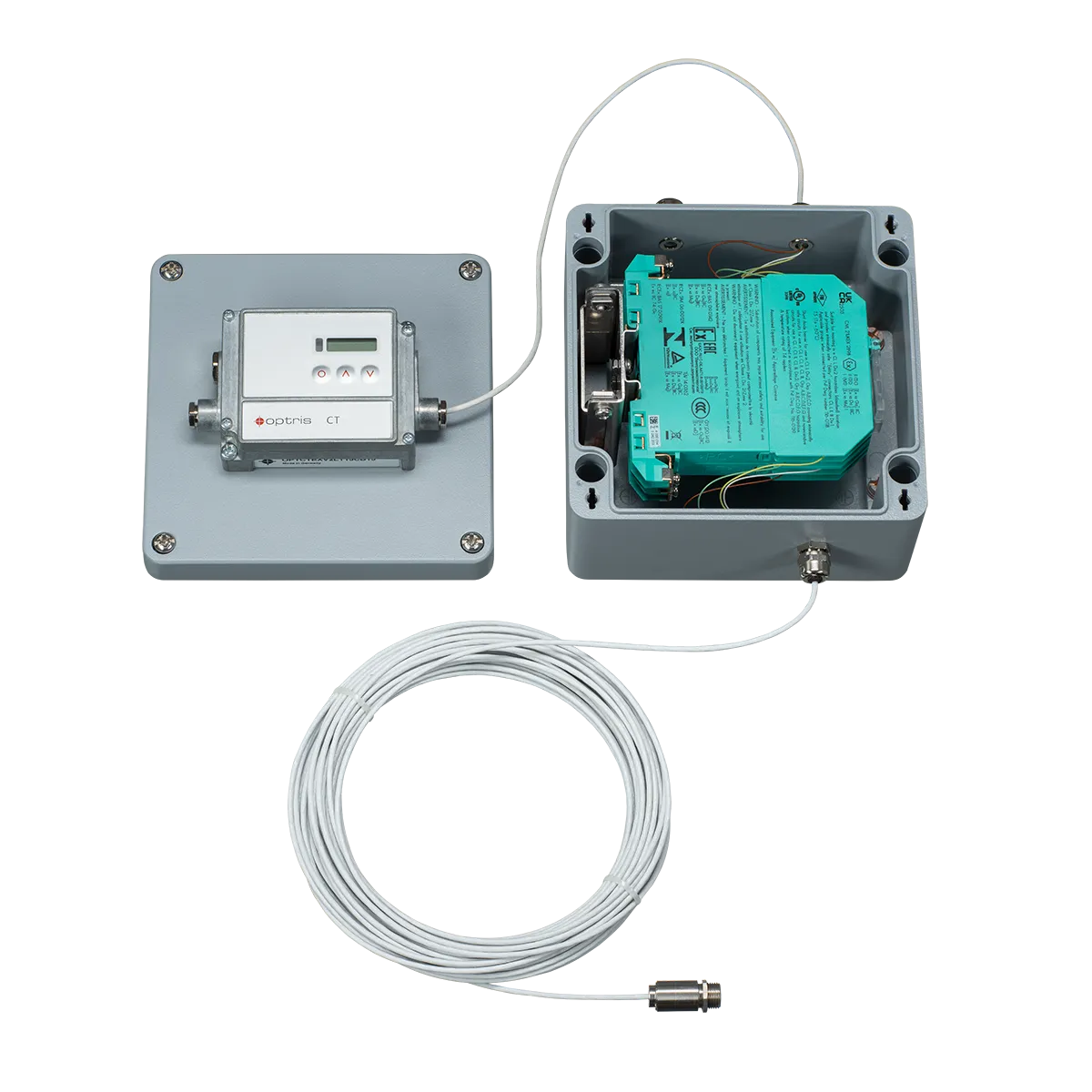

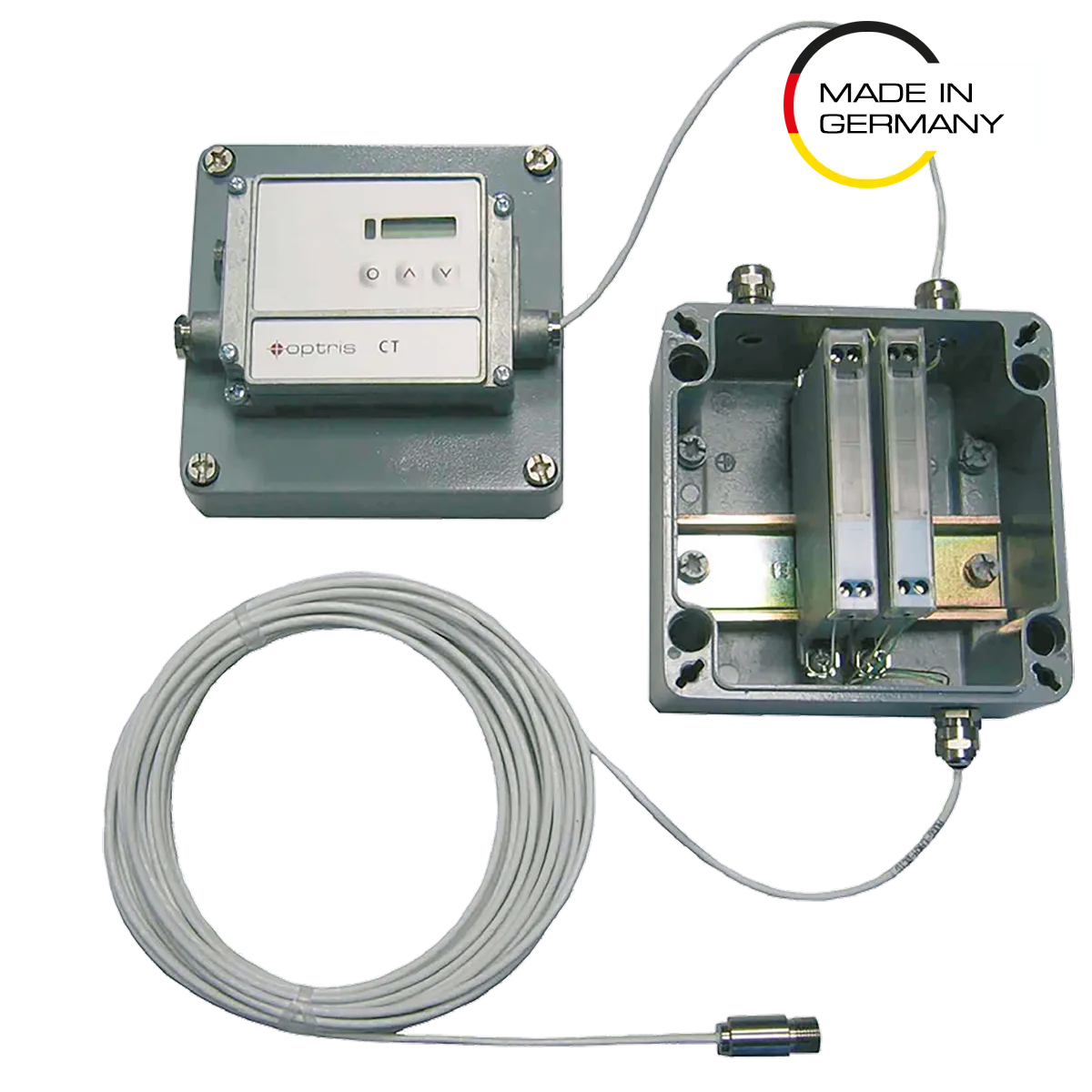

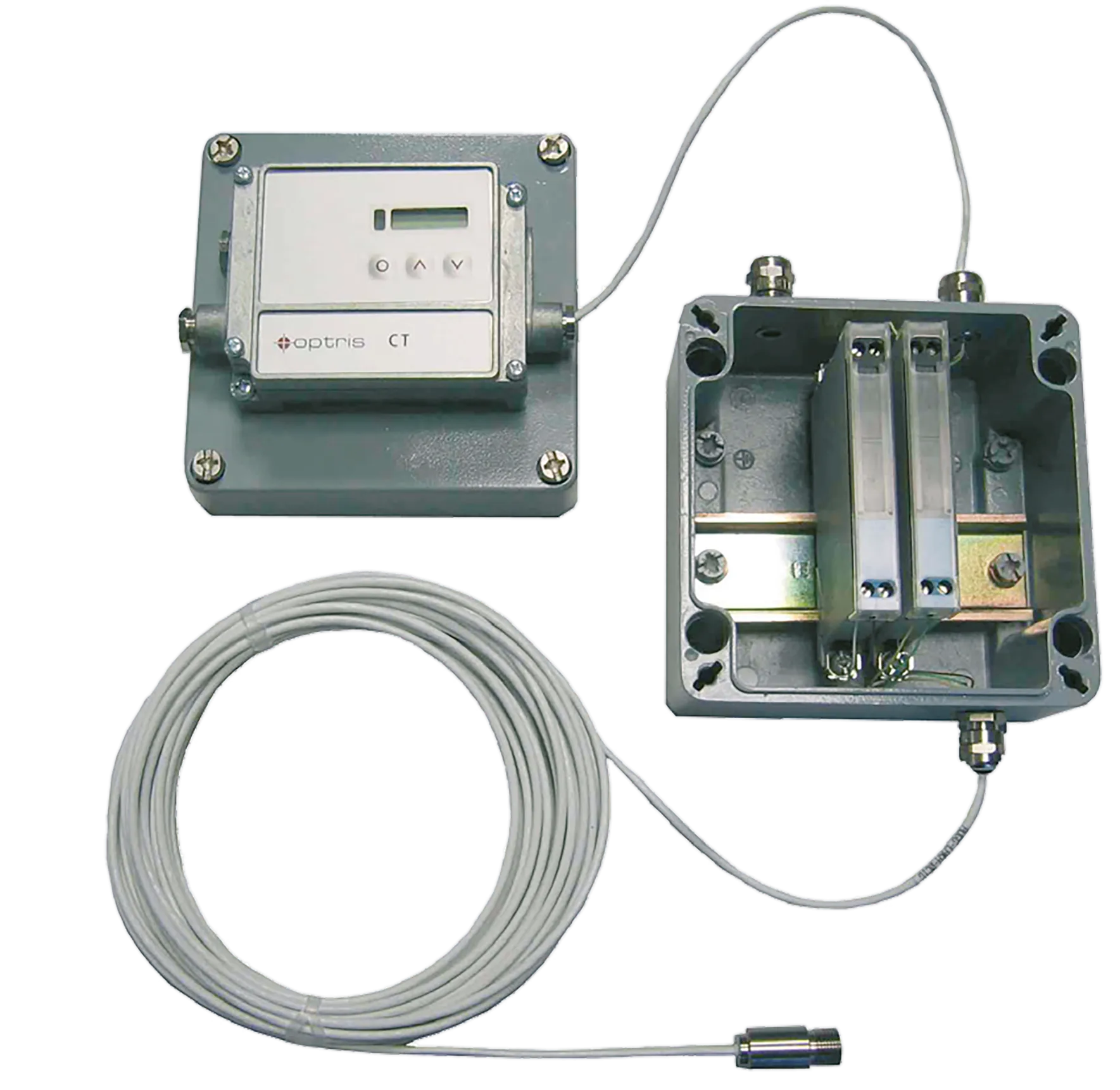

- 铝制外壳，配有用于安装两个齐纳屏障和 CT 电子设备的装置
- 2 个齐纳屏障，型号 9002/22-032-300-111
- 1 个安装螺母
- 快速入门指南
