CTi 4M
专为低温高速应用设计的紧凑型两件式工业红外4M测温仪
- 温度范围：0 °C 至 500 °C
- 光谱范围：2.2 µm - 6.0 µm
- 响应时间：90 微秒
5,595元起
联系我们获取报价
产品描述
Optris CTi 4M 是一款用于温度测量的动态非接触式解决方案，尤其擅长在低温环境下处理具有挑战性的材料。该款红外测温仪独特的中波光谱使其成为各种材料快速低温测量的理想选择，能有效应对低温传感器所面临的测量挑战。
Optris CTi 4M 的核心是工作在 2.2–6 μm 波段的InAsSb探测器。这一波长范围使红外传感器适用于测量金属、金属氧化物、陶瓷，以及发射率未知或变化的材料。CTi 4M 专为高速温度测量设计，测温范围覆盖 0°C 至 500°C。
Optris CTi 4M 的关键特性包括微型化红外测头、90 μs 的超快曝光时间，以及短至 300 µs 的响应时间，使其能够在高速应用中实现精确温度测量。该测温仪的紧凑测头设计（直径 14 mm，长度 28 mm）确保了其多功能性，可适配各种空间，并能在高达 70°C 的环境温度下工作。若环境温度超出此范围，建议使用 Optris 配件进行冷却。此外，其高达 10:1 的距离光斑比及紧凑尺寸，使这款红外温度计成为集成到机械和制造设备中的理想选择。红外传感器的快速响应时间使其能够监测快速过程，便于在周期时间短的工业流程中进行快速测量。

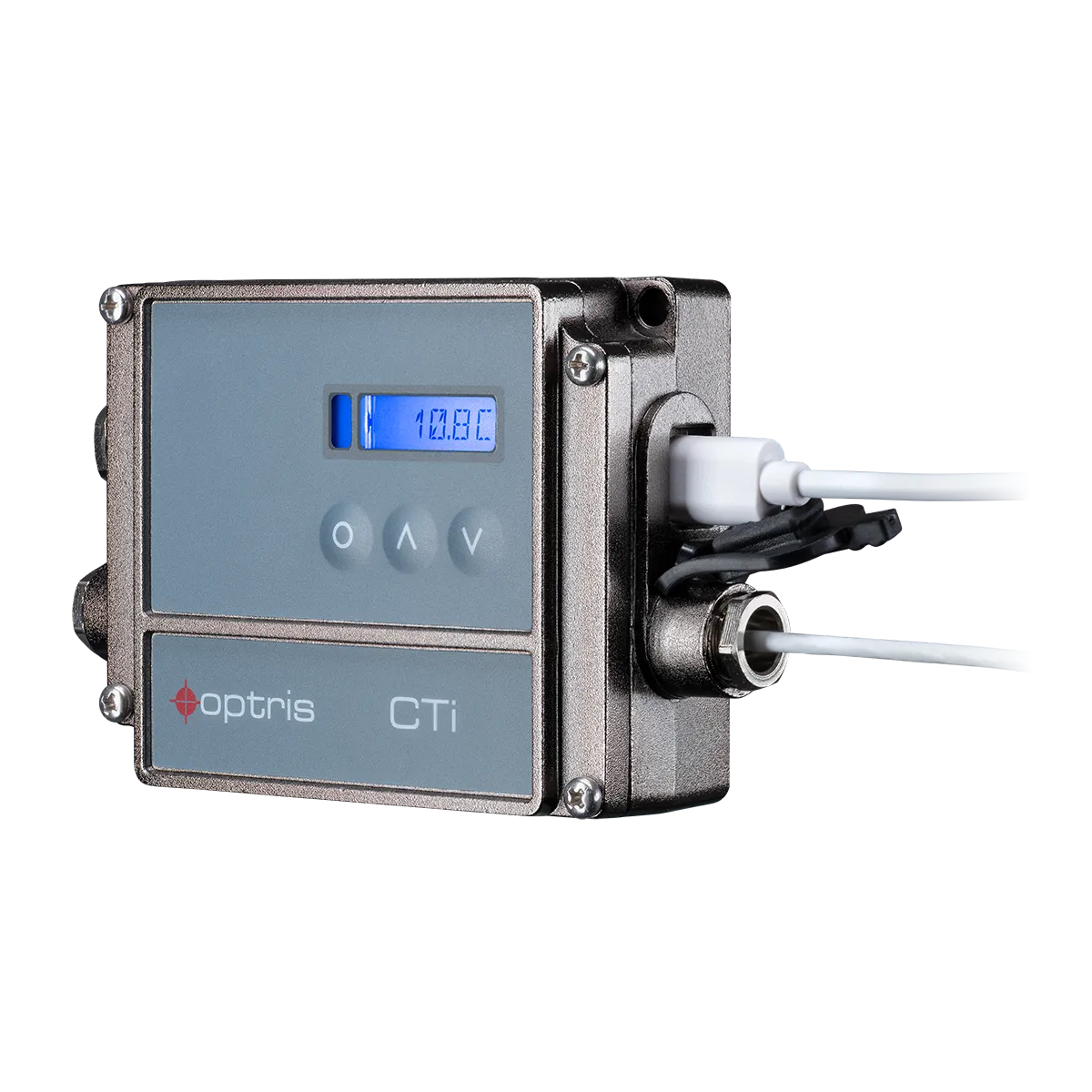

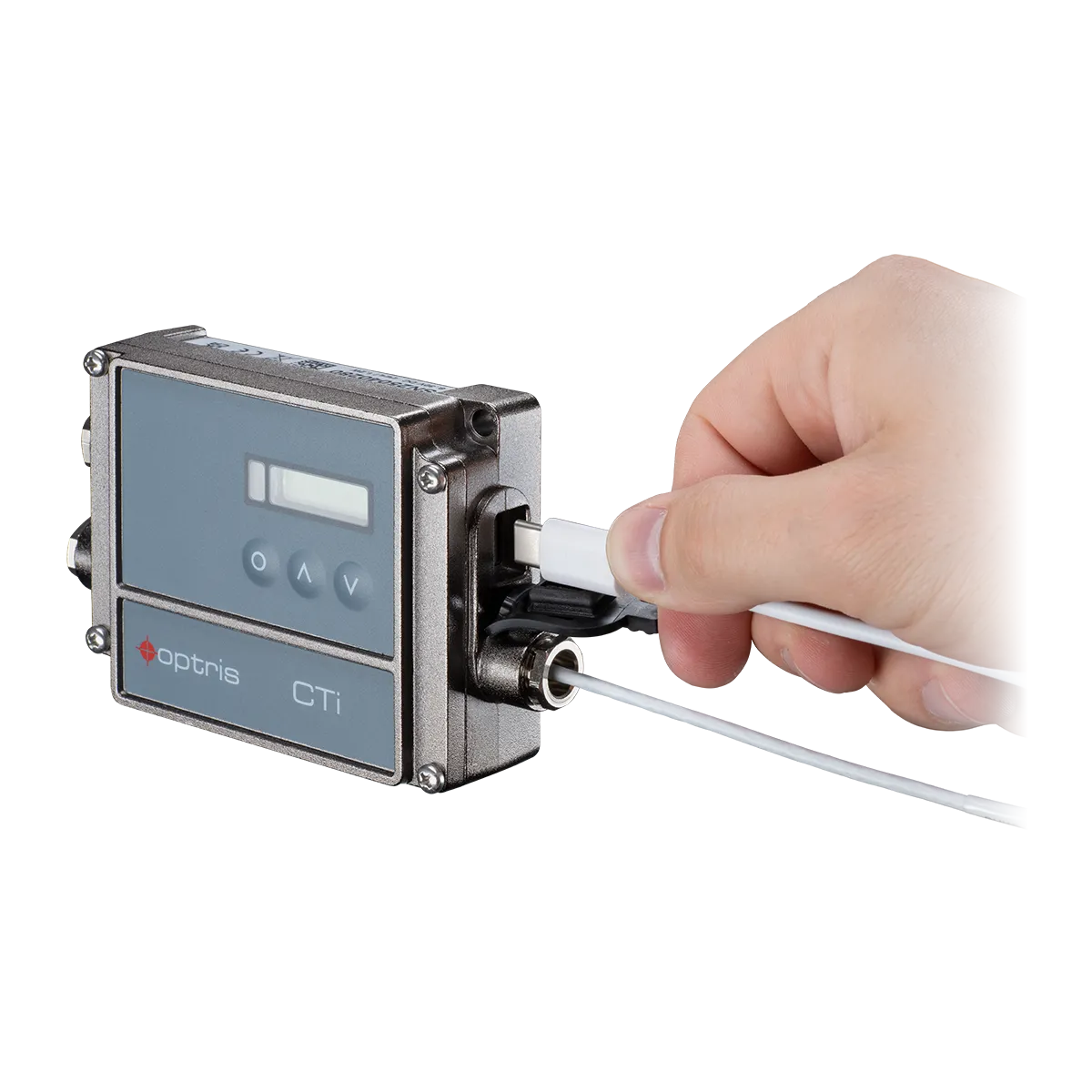

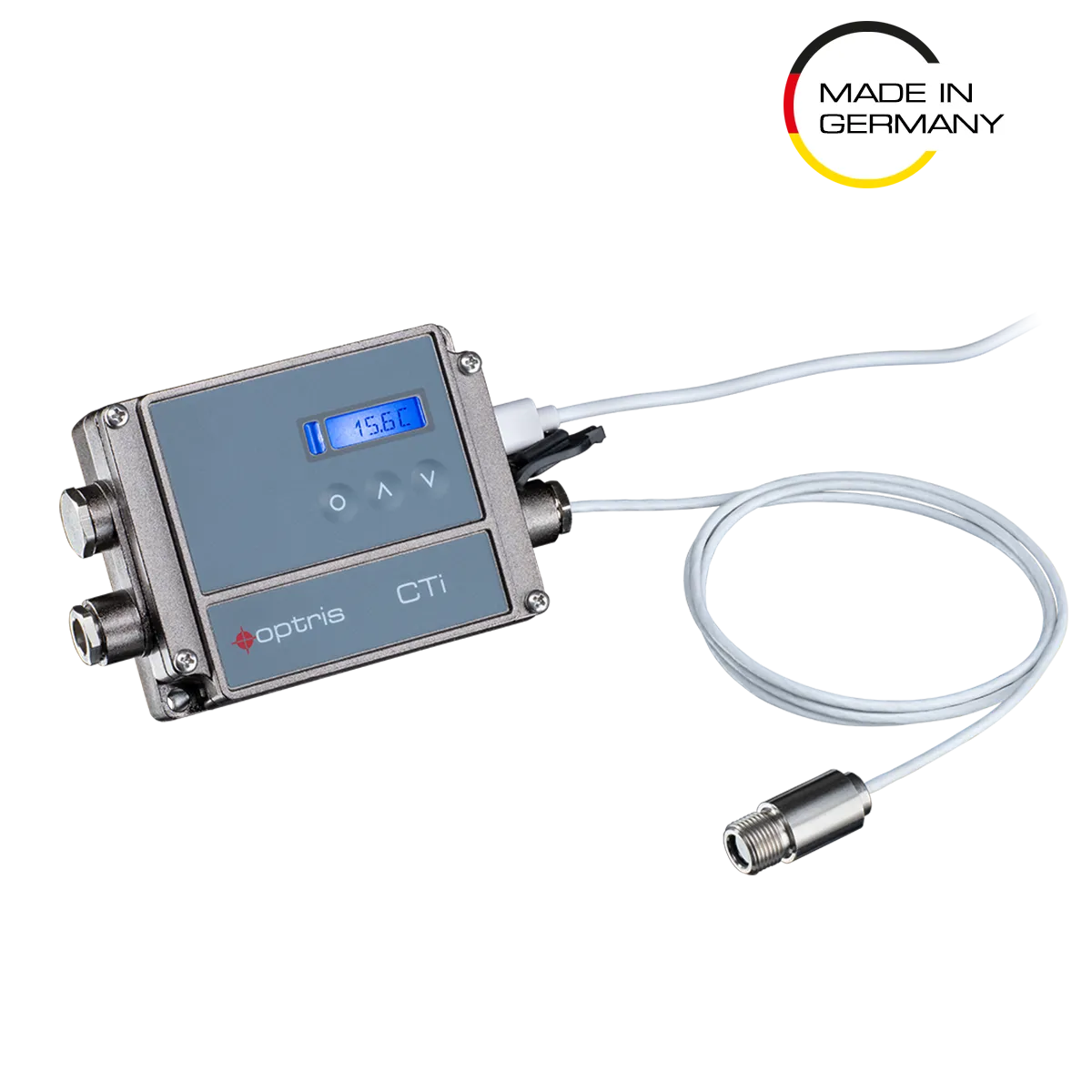

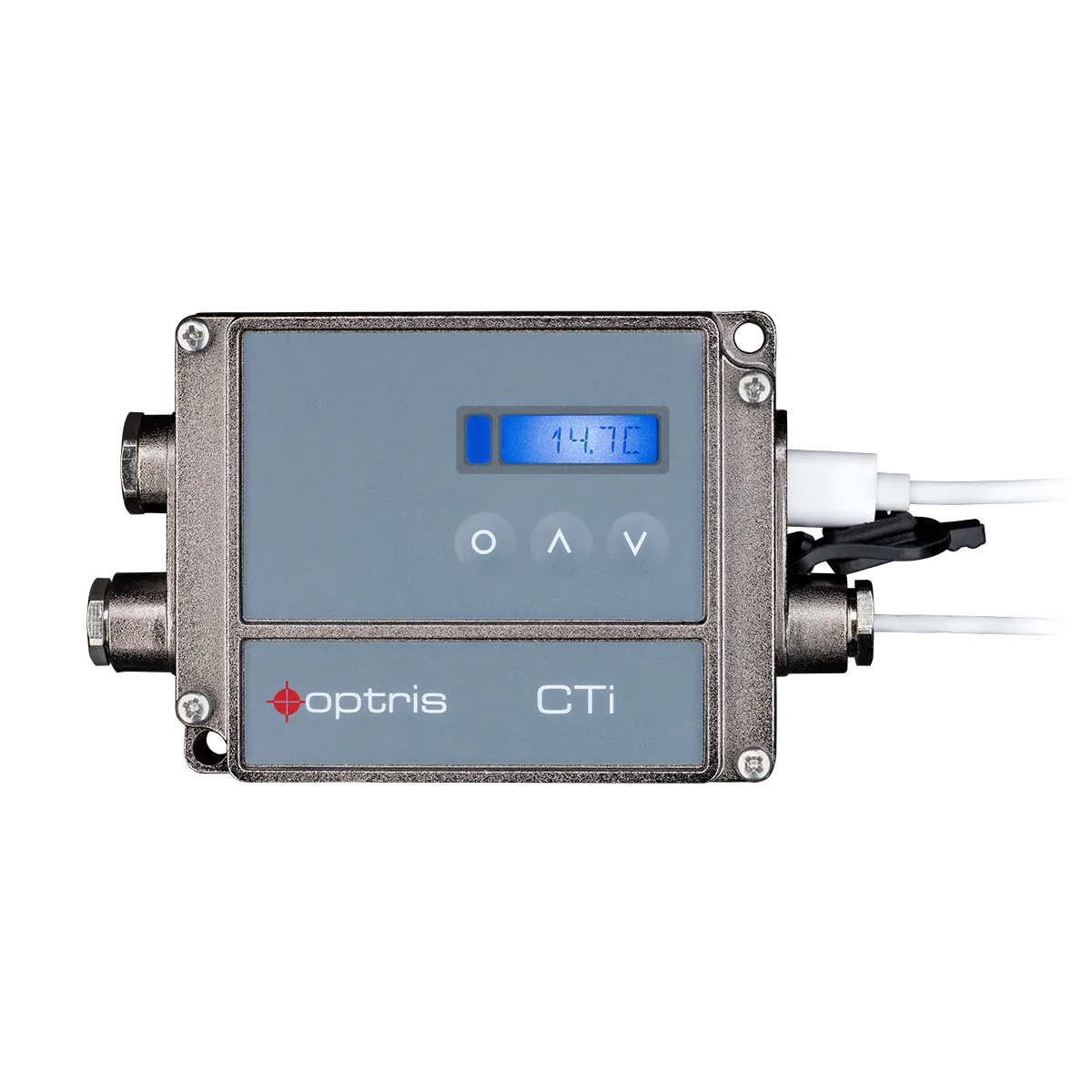

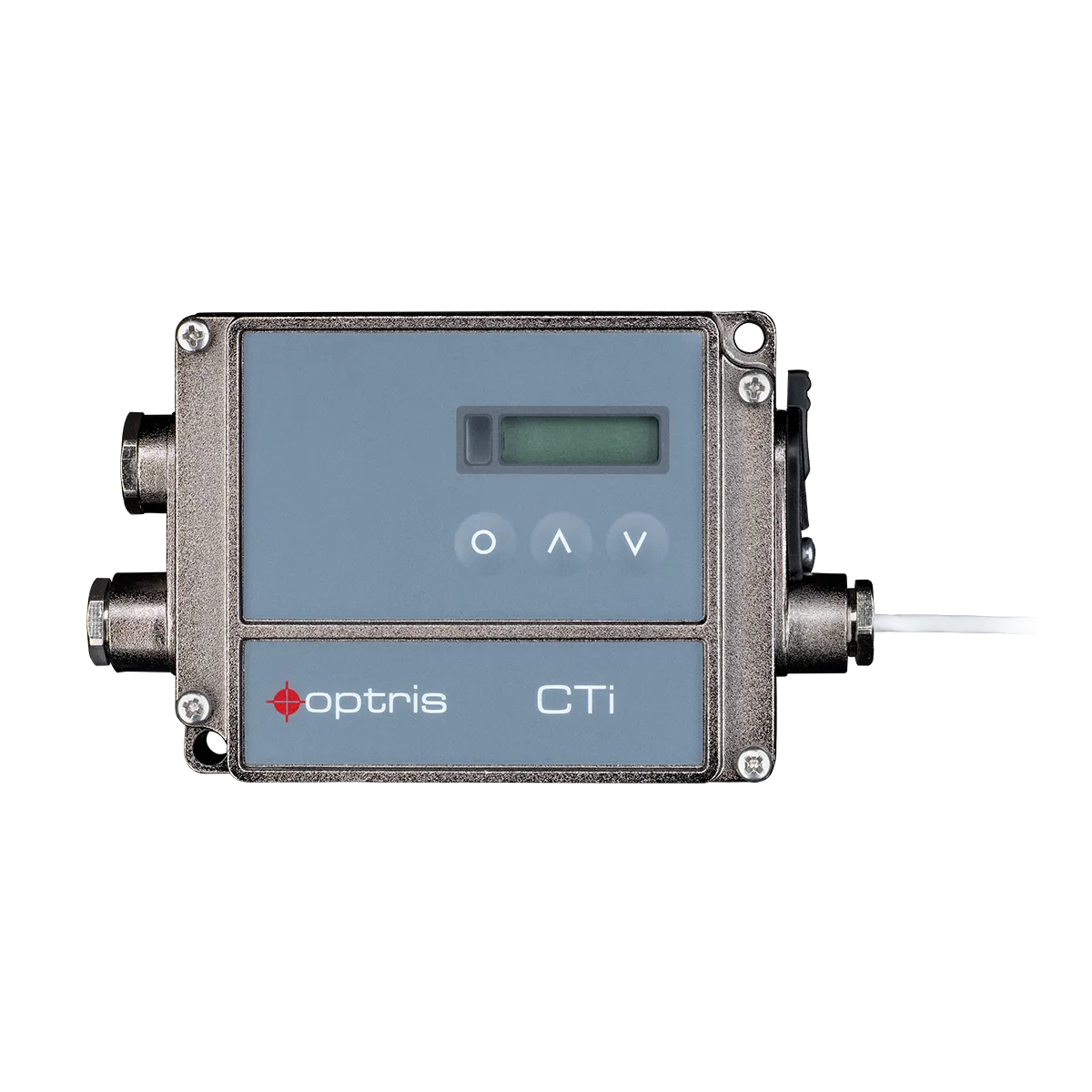

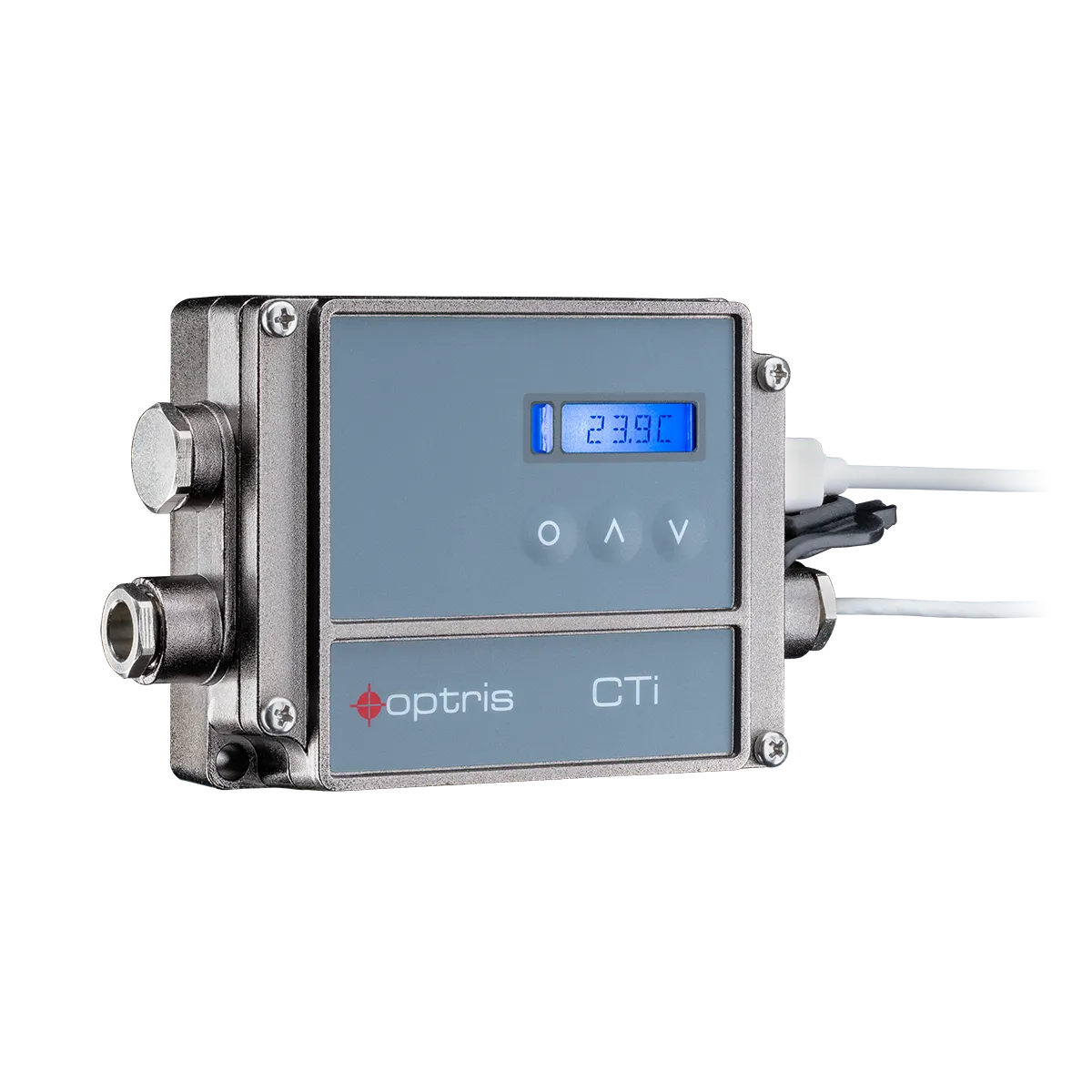

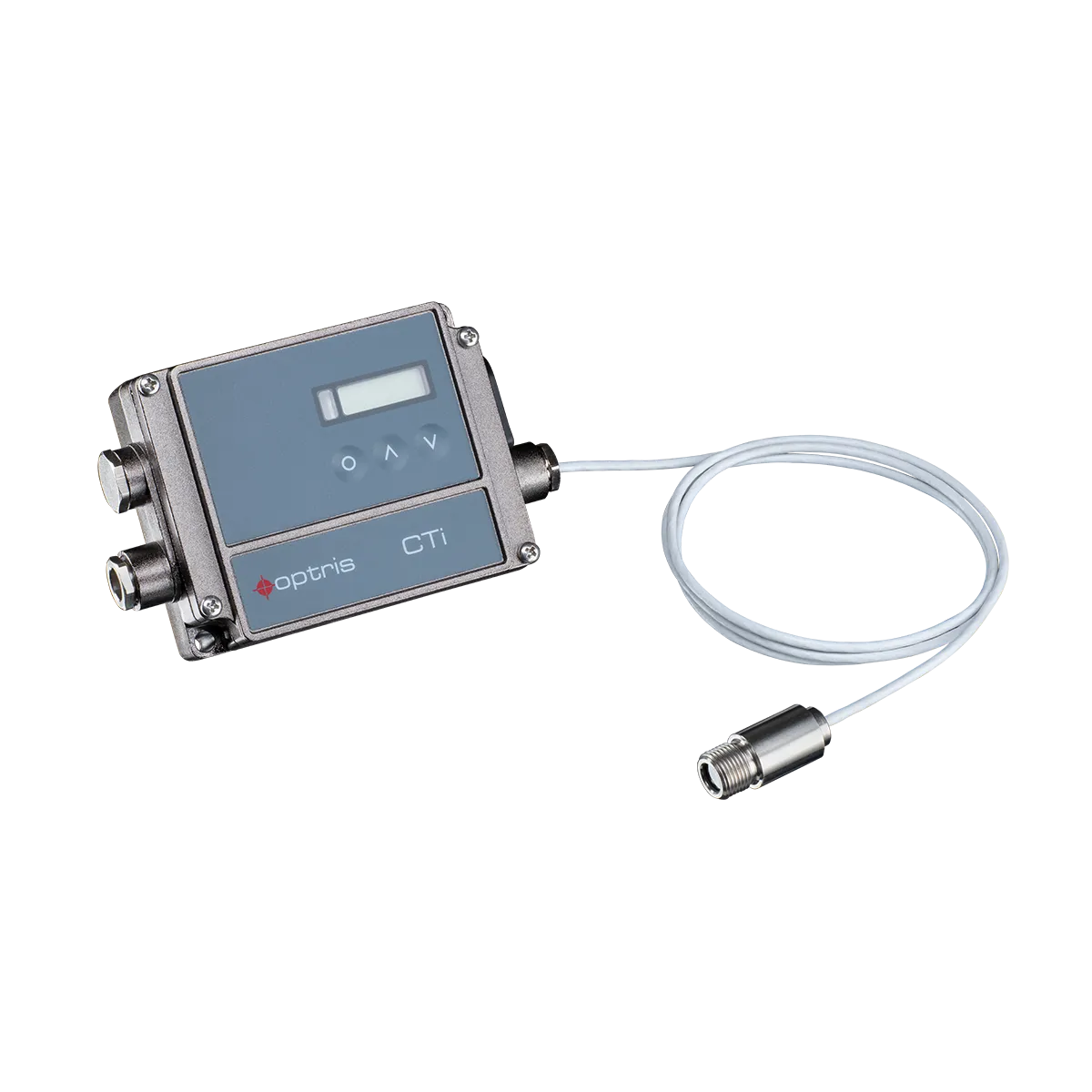

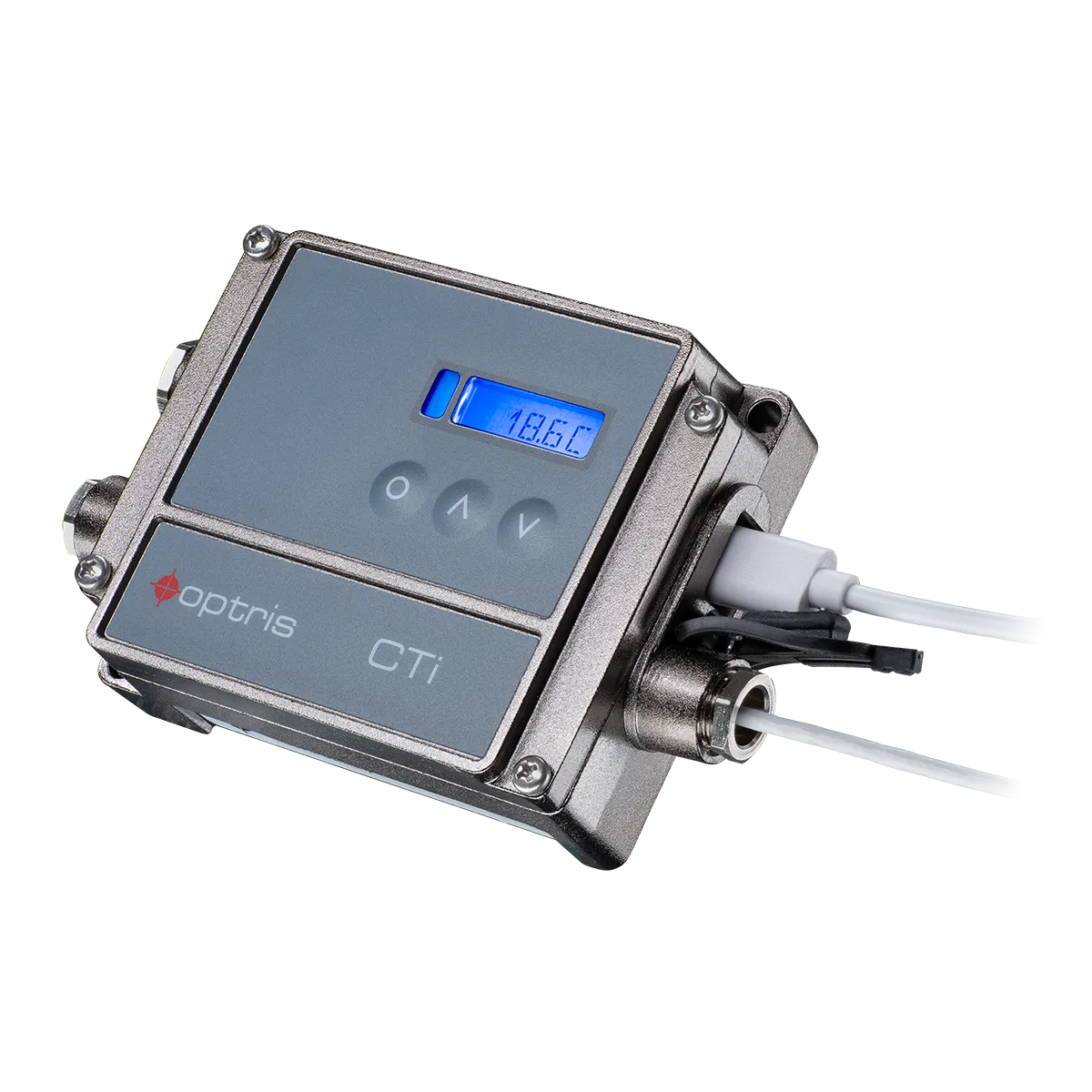

Optris CTi 4M 采用分体式传感器设计，将测量头与独立的电子盒分离，优先保证精度与多功能性。电子盒的简化设备配置提供多种接口选项，包括模拟和数字输出，如 0/4–20 mA、0–5 V、0–10 V、热电偶（K 型或 J 型）、USB、RS485、RS232 接口、继电器输出（2 路光电隔离）、Profinet、Modbus TCP、Modbus RTU、Ethernet TCP/IP 和 EtherNet/IP。无论是在实验室、工厂还是现场环境中使用，Optris CTi 4M 都能轻松实现精确的温度测量。
尺寸为直径 14 mm、长度 28 mm 的紧凑型测头可承受高达 70°C 的环境温度。可选配件进一步扩展了该红外传感器的功能，使其能够在广泛的工业应用和环境条件下实现无缝集成与良好适应。安装支架确保持续温度监测时安装牢固稳定，而观测管则提高了瞄准精度。近焦镜头可对细小或远距离物体进行精细温度测量，吹扫配件能保护温度传感器在恶劣环境中免受污染物影响。冷却夹套可在高温条件下优化性能，确保持续精确的读数。这些可选配件拓宽了 Optris CTi 4M 系列的多功能性，为各种工业应用提供定制化解决方案。
产品规格
| 型号 | CTi 4ML |
| 探测器 | |
| 探测器 | 砷化铟锑 |
| 测量原理 | 单色 |
| 光谱范围 | 2.2 – 6 μm |
| 响应时间 | 320 µs |
| 曝光时间 | 110 µs |
| 采样频率 | 3300 Hz |
| 可更换感应头 | 是 |
| 光学 | |
| 距离光斑比 (D:S) | 10:1 |
| 光斑大小（SF 光学系统） | 400mm处40mm |
| 最小光斑（CF 光学镜组/附加 CF 镜头） | CF: 50 mm处5.0mm |
| 对焦 | 固定 |
| 瞄准 | |
| 激光瞄准器 | 无 |
| 视频瞄准 | 无 |
| 测量 | |
| 物体测量范围 | 0 °C…500 °C |
| 精度2） | 读数的±0.3 % +2 °C **2) |
| 重复性2） | ±0.16 K |
| 温度系数3） | ±0.05 K/ K or ±0.03 %/ K **3) |
| 热敏性（NETD） | 70 mK |
| 预热时间 | 无 |
| 发射率/透射率/反射率 | 0.05 – 1.100 |
| 斜率 | N/A |
| 接口 | |
| 界面 | USB / RS232 / RS485 / Ethernet / Relay |
| 支持的协议 | USB 2.0 可选: EtherNet/IP / Ethernet TCP / Modbus TCP / Modbus RTU / Profinet |
| 兼容软件 | CompactPlus Connect, IRmobile |
| 模拟输入/输出 | |
| 直接输出/输入 | 0-20 mA/4-20 mA/0-5 V/0-10 V/t/c (K/J) |
| 輸出阻抗 | 电流输出（mA）：最大负载阻抗 500 Ω（工作电压 8-30 V DC） 毫伏输出（mV）：最小负载阻抗 100 kΩ 热电偶输出：负载阻抗 20 Ω |
| 电缆长度 | 3米（标准）、8米、15米 |
| 信号处理 | |
| 配置 | CompactPlus Connect 或 IRmobile |
| 操作 | 自动化独立运行 |
| 功能 | 平均值、峰值保持、谷值保持、带阈值及滞后的高级峰值保持、触发信号输出、触发式峰值保持功能（可通过软件调整） |
| 常规 | |
| 尺寸 | 测头：Ø12mm × 35 mm，M12×1 电子盒: 122 mm x 70 mm x 27 mm |
| 外壳材料 | 不锈钢 |
| 重量 | 探头: 40 g 电子盒: 420 g |
| 原产国 | 德国 |
| 环境与认证 | |
| 工作温度范围 | 0 °C … 70 °C (测头) 0 °C … 70 °C (电子盒) |
| 存储温度范围 | –40 °C … 85 °C (测头) –40 °C … 85 °C (电子盒) |
| 相对湿度 | 10 – 95 %, 无冷凝 |
| 防护等级 | IP 65, NEMA 4 |
| 电磁兼容性 | 2014/30/EU |
| 冲击 | IEC 60068-2-27 (25 G 和 50 G) |
| 振动 | IEC 60068-2-6 (正弦波形) IEC 60068-2-64 (宽带噪声) |
| 标准 | CE, UKCA, RoHS |
| 电源 | |
| 电源 | 8 – 30 V DC / 5 V USB / max. 1.2 W |
| 耗电量 | <50mW |
| 电流抽取 | N/A |
| 零件编号 | OPTCTI4ML |
| 附加备注 | 1)90% 能量； 2)环境温度 23 ± 5°C 且目标温度 > 0°C 时； 3)环境温度 <18°C 或 >28°C 时，取较大值。 |
软件
Optris CompactPlus Connect 软件是在工业和研究环境中利用 Optris 红外测温仪进行温度测量和分析的综合工具。它提供了一个用户友好型界面，便于与 Optris 测温仪顺利通信。
CompactPlus Connect 软件增强了 Optris 固定式红外测温仪的功能，它不仅能测量基本温度，还能提供各种监测、分析和控制功能。这些功能包括通过温度-时间图表和文档直观地显示温度趋势。值得注意的是，该软件可以进行高级数据分析、数据记录、自动过程控制、通过配置设置对测温仪进行参数化以及对输出和输入进行编程。此外，它还提供先进的信号处理功能。
总之，Optris CompactPlus Connect 软件为热测量应用提供了强大的解决方案，为各行各业的专业人员提供了多功能、高效和易用性。
CompactPlus Connect
Optris IRmobile 允许用户使用 Android 智能手机或平板电脑设置和调试 Optris 红外测温仪或红外热像仪。这个工具在调试和对准红外热像仪的视野或调整配置时非常方便。该应用程序可以分析连接的红外热像仪的实时红外图像流，具有自动热/冷点检测功能。对于测温仪，可以显示温度-时间图或视频信号。该应用程序适用于大多数运行 5.0 及以上版本且支持 USB-OTG（On The Go）功能的 USB 端口的 Android 设备。
Google Play
下载
常见问题
我能否缩短传感器测头与电子盒之间的电缆？
在CTi 4M型号中，传感头电缆最多可缩短3米。
应用中应选择怎样的距离光斑比？
测量目标的大小和红外测温仪的光学分辨率决定了传感头与测量目标之间的最远距离。为避免测量误差，被测物应充满光学视场。因此，光斑尺寸应始终至少与目标物同等大小，或比其更小。
若使用外部近焦镜头，需进行哪些设置调整？
可选配的CF镜头支持对小尺寸物体进行测量。若使用CF镜头，需将透射率设置为0.93。该标定透射率（平均值）为特征参数，可能存在一定波动。如有需要，应通过实验测定实际透射率。
如何改善传感器的噪声幅度？
在CTi系列产品中，测量期间严禁移动测头电缆。请仅使用屏蔽电缆。传感器屏蔽层必须接地。在工业环境中应避免接地回路及相关信号干扰。必要时可断开电子盒内部接地连接，具体操作请将电子盒内跳线器切换至另一位置，详情请查阅使用手册。
如何更换传感器测头？
出厂时传感头已与电子盒完成连接且校准代码已录入。在同型号组内可任意互换传感头与电子盒。每个测头均具有专属的测头ID（印刷在测头线缆上并刻蚀于测头本体）。必须将该校准代码存入电子盒，方能实现精确温度测量并确保传感器正常运作。
CTi 4M能否作为两线制传感器使用？
请勿向模拟输出端接入供电电压，否则将导致输出端损坏。CTi 4M并非两线制传感器。如需两线制传感器，请参考CSmicro系列产品。
供货范围
- CTi 4M主机（含3米线缆）
- 1个安装螺母
- 快速启动指南
