CTi LT
紧凑型两件式工业红外测温仪
- 温度范围：-50 °C 至 1050 °C
- 光谱范围：8 至 14 微米
- 响应时间：115 毫秒（90% 能量）
- 额定环境温度高达 180 °C
- 距离与光斑尺寸比高达 22:1
- 独特的抗热震设计，可实现最佳的重复性和准确性
1,695元起
联系我们获取报价
产品描述
Optris CTi LT 系列测温仪配备了世界上最小的红外传感头之一，光学分辨率高达 22:1。这些测温仪利用热电堆作为探测器，在 8-14µm 的光谱带宽内工作，在固定安装的情况下，即使物体温度较低，也能出色地对高辐射率目标进行红外测量。

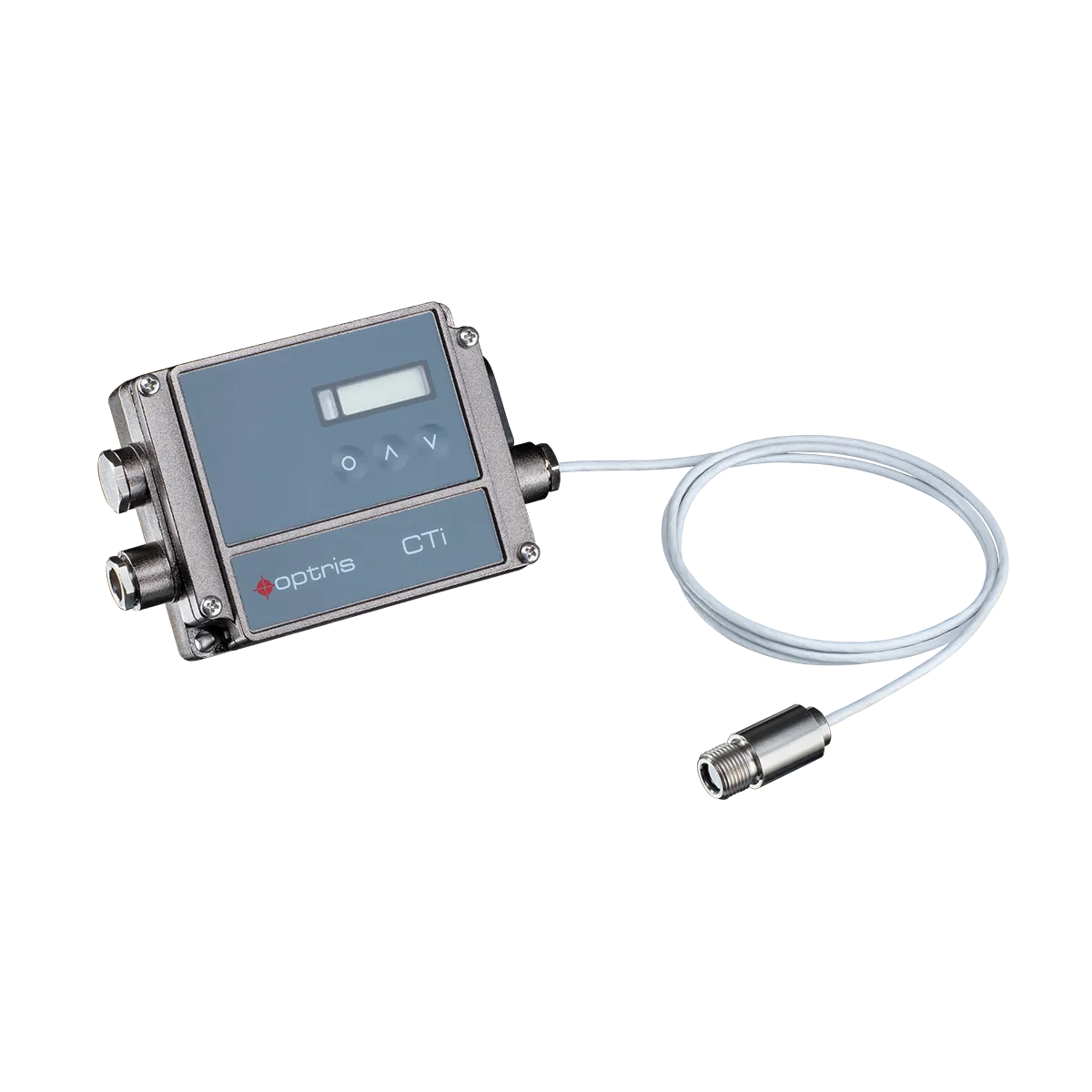

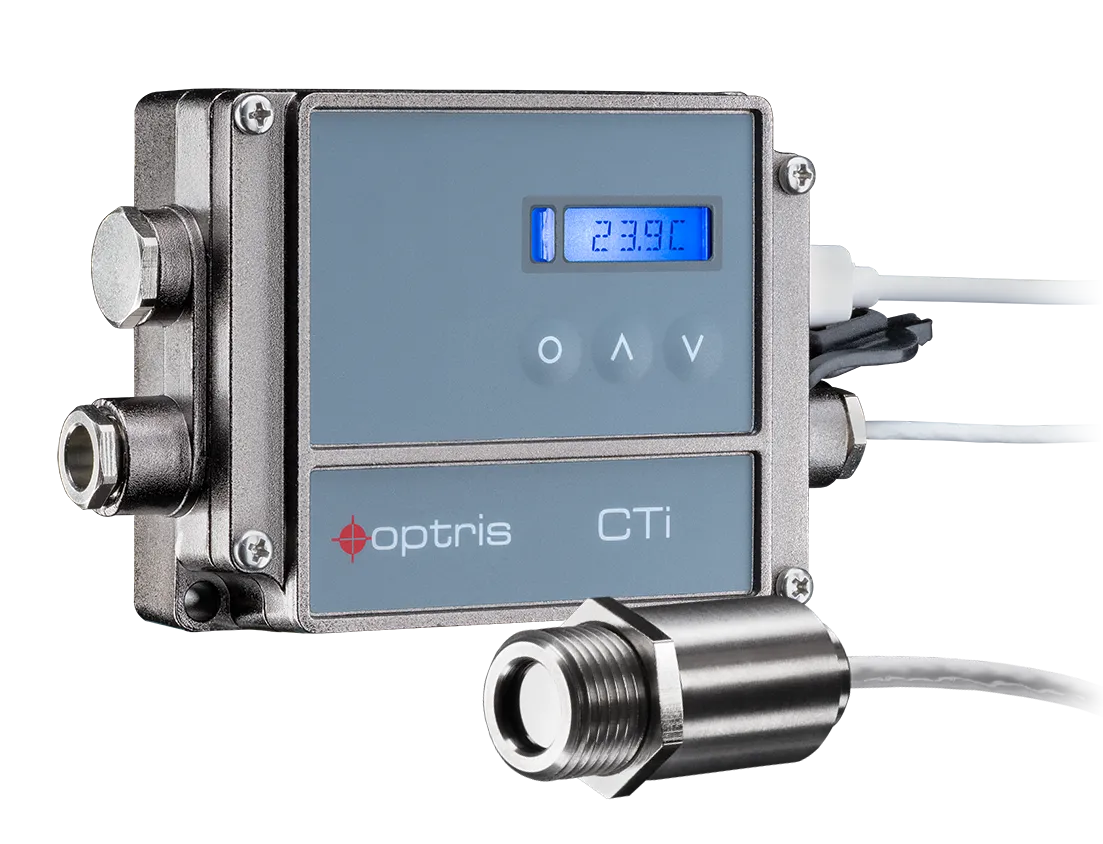

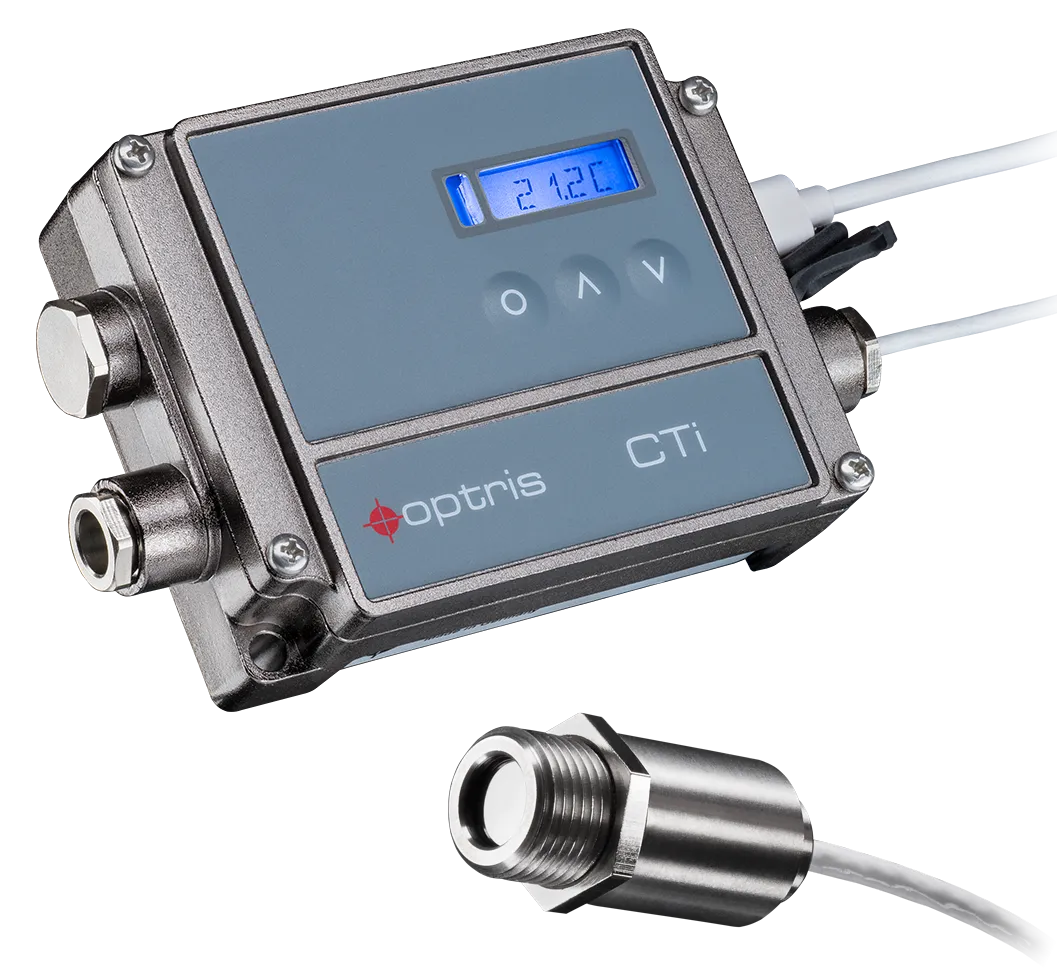

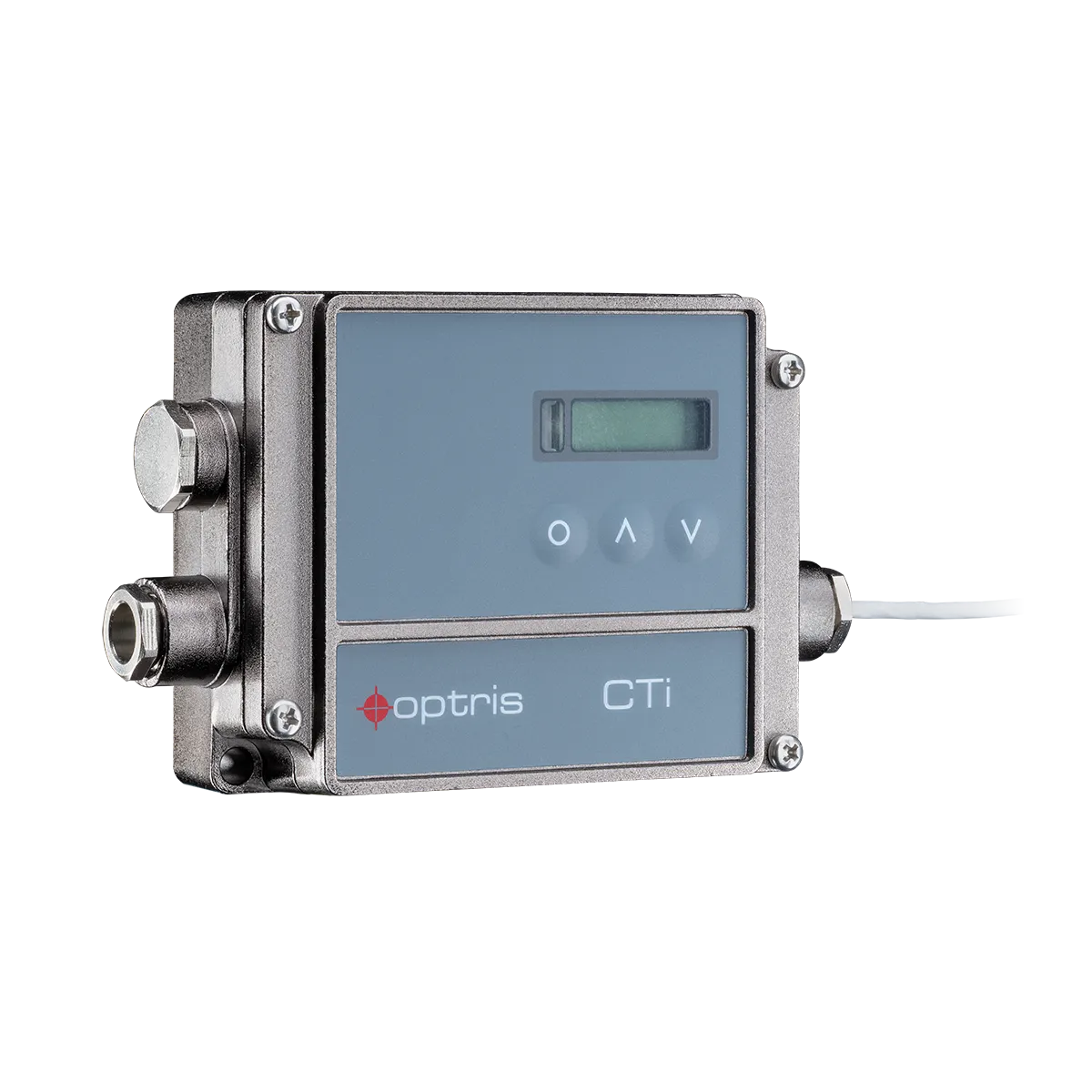

CTi LT 传感器配有一个独立的控制盒，通过可选的模拟输出和多个数字接口提供高可变性，在周围温度较高的应用中具有独特的安装优势。其坚固耐用的设计使传感头无需额外冷却即可承受高达 180 °C 的温度，使这些测温仪成为高温环境下的理想选择。
Optris CTi LT 系列设定了非接触式温度测量的工业标准，将精度和速度放在首位。这些测温仪采用两件式设计，集成了全球最小的红外传感器之一，光学分辨率高达 22:1，曝光时间短至 115 毫秒（90% Energy），是对各行业快节奏制造过程进行高效监控的最佳选择。其温度范围从 -50°C 到 975°C，适用于非反射物体。
测温仪具有出色的耐温性能，可在高达 180 °C 的环境温度下无缝运行，无需辅助冷却。其独特的抗热震设计确保了环境温度变化时的可重复性，符合德国设计和制造的高质量标准。

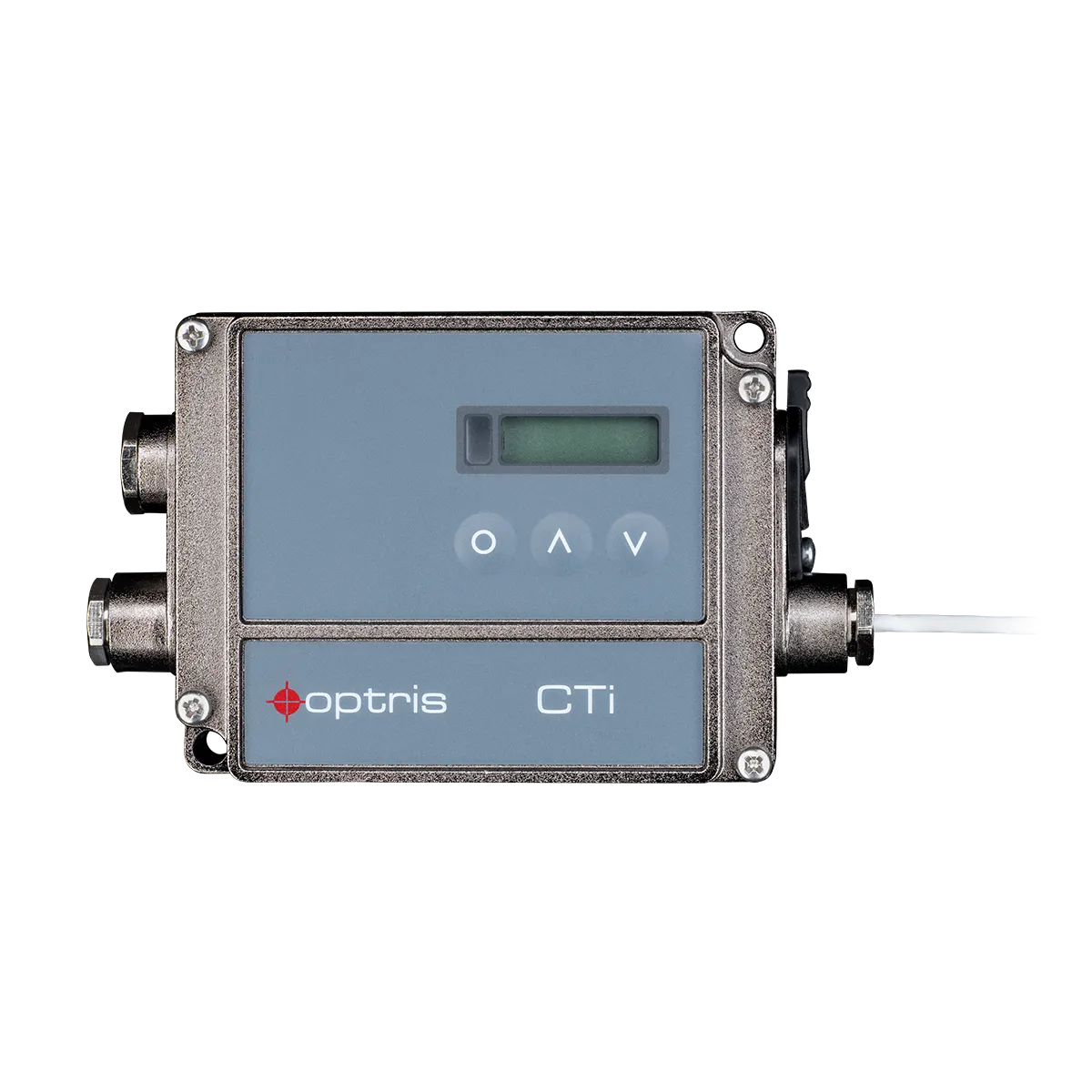

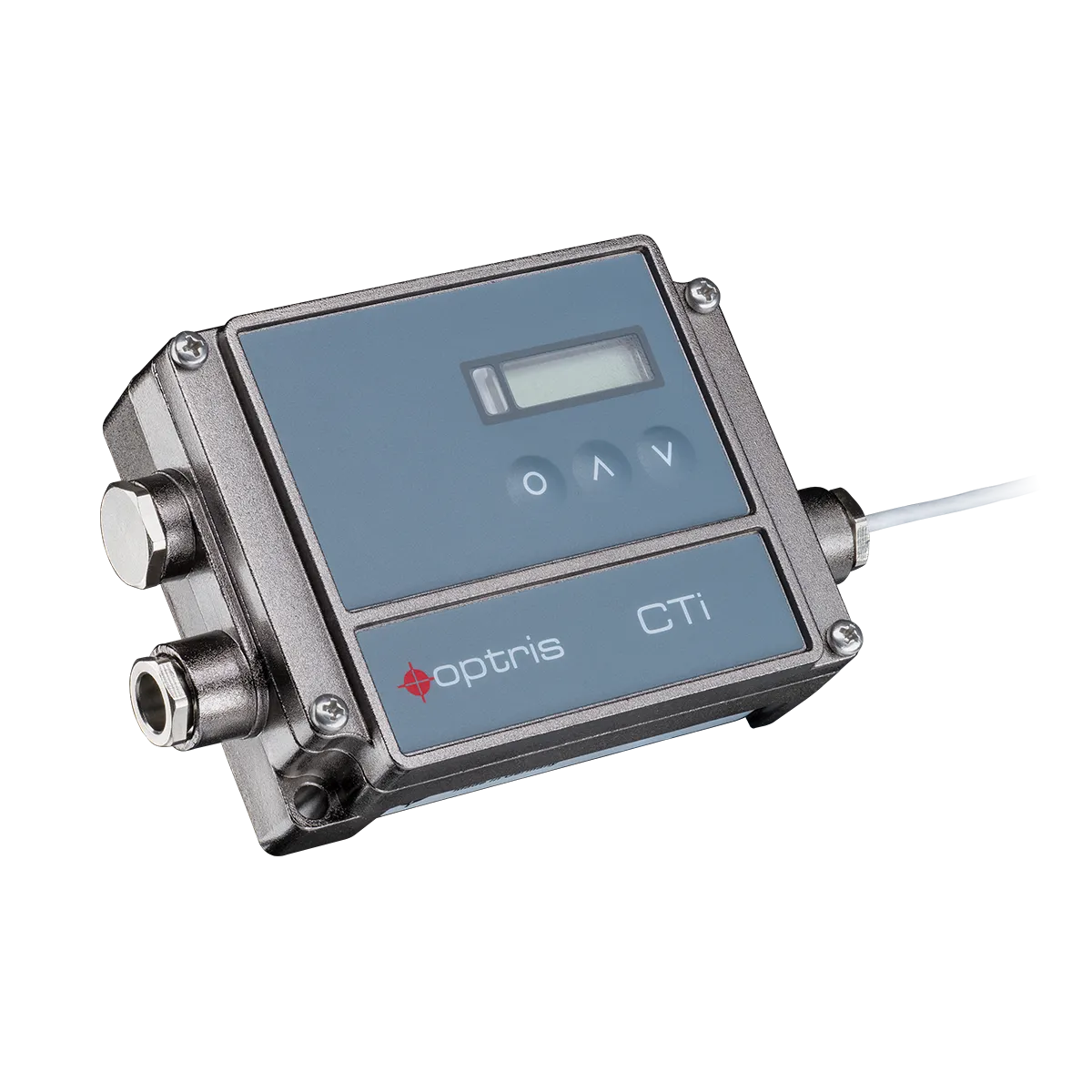

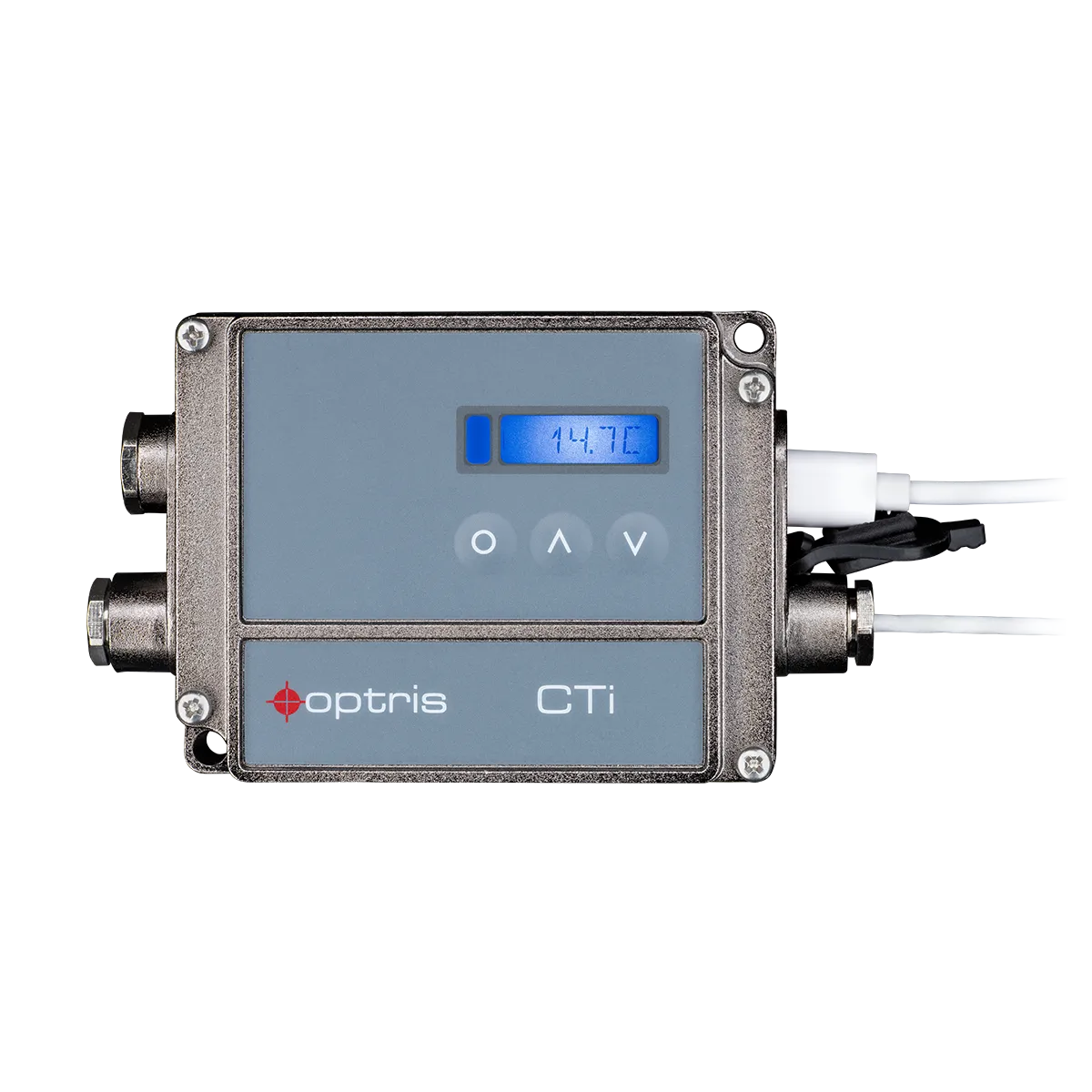

Optris CTi LT 系列专为固定安装而设计，为连续温度监测提供了永久可靠的解决方案。其精确的非接触式温度测量由独立的电子元件、易于访问的编程键和 LCD 界面提供，可确保在各种工业环境中长时间使用时的稳定性和准确性。

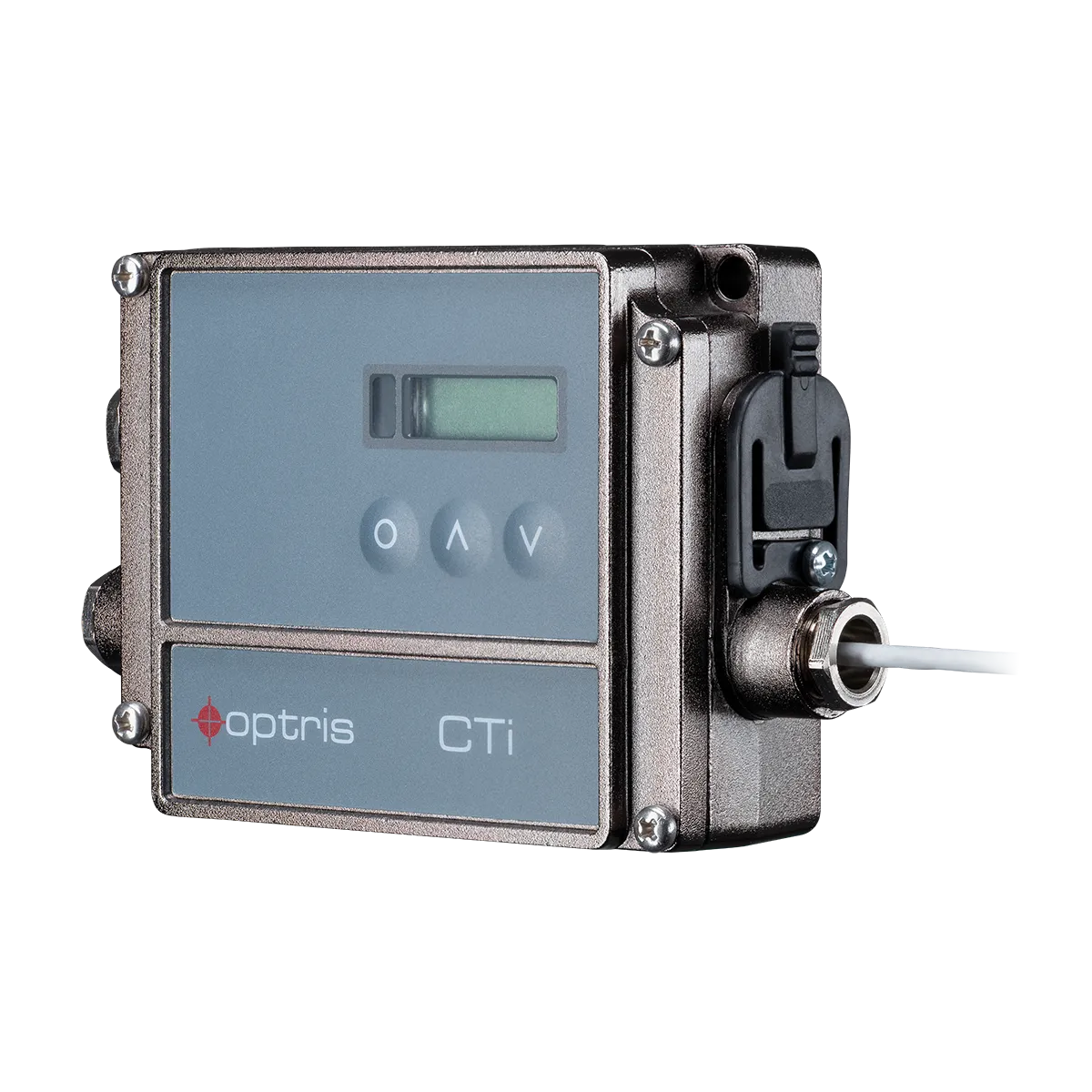

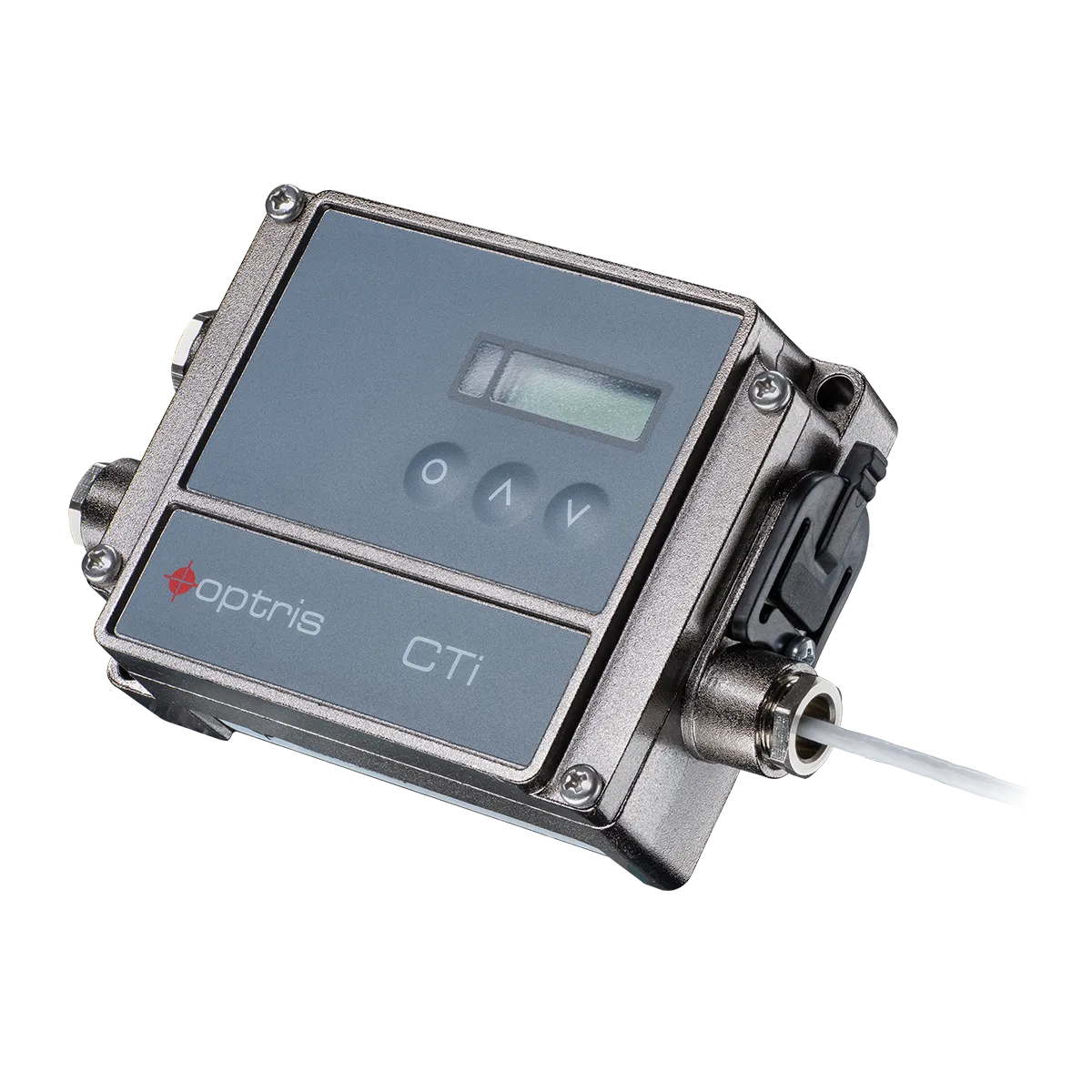

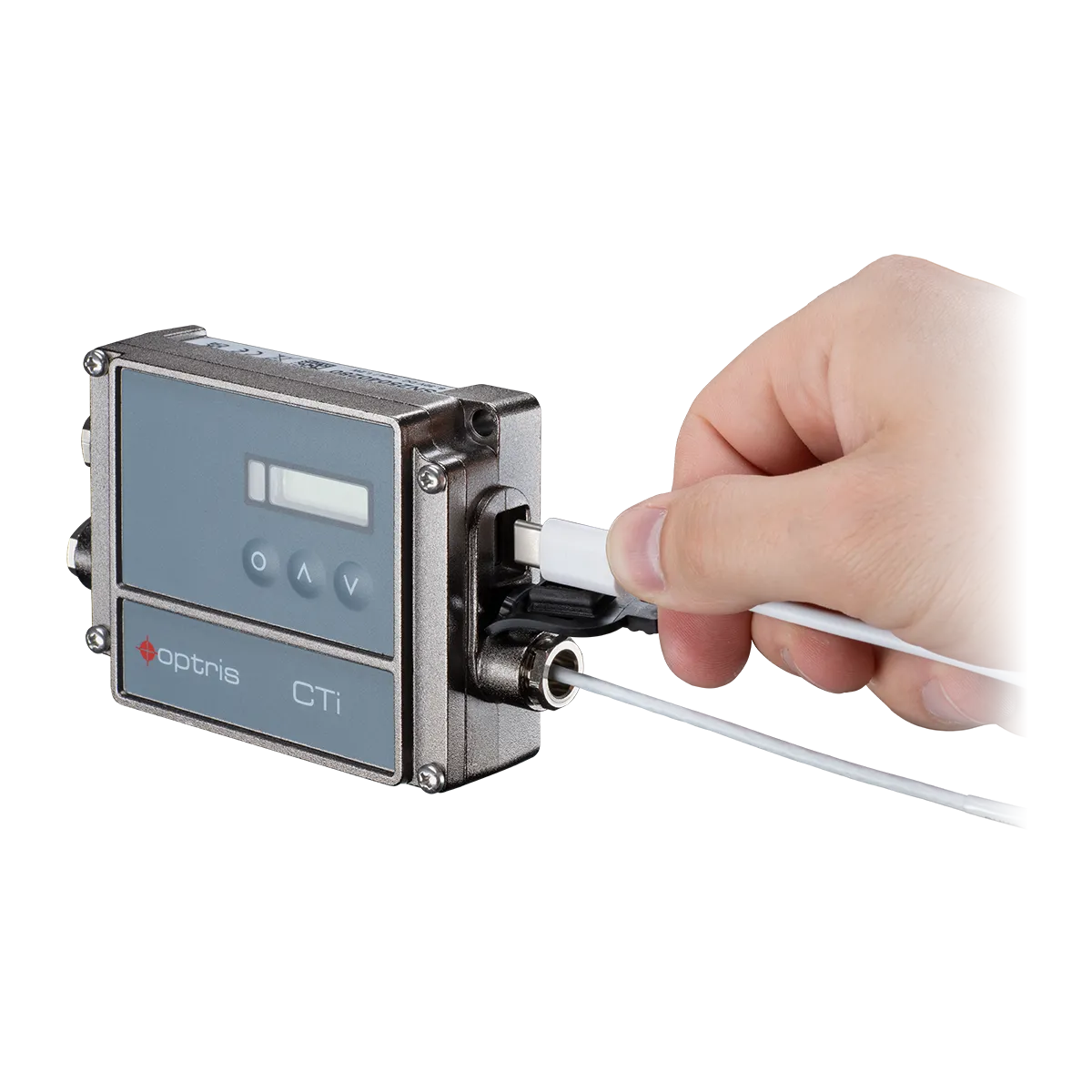

Optris CTi LT系列的适应性还体现在电子盒提供的一系列模拟和数字输出，包括内置 USB-C 接口、0/4 – 20 mA、0 – 5 V、0 – 10 V、热电偶（K 或 J 型）、USB、RS485、RS232 接口、继电器输出（2 x 光隔离）、Profibus DP、ProfiNet、以太网 TCP 和以太网/IP。这种适应性便于与机械设备无缝集成，提高了各种应用的实用性。
根据不同工业需求量身定制的可选附件进一步增强了红外传感器的功能。安装叉可确保安全稳定的安装，瞄准管可提高瞄准精度。近焦镜头可对较小或较远的物体进行详细的温度测量，而空气吹扫附件则可防止温度传感器在恶劣环境中受到污染。冷却套可优化高温条件下的性能，确保读数的一致性和准确性。
总之，Optris CTi LT 系列测温仪集精度、适应性和耐用性于一身，有助于在各种工业应用中进行非接触式温度测量，在具有挑战性的条件下提供可靠性和效率。
产品规格
| 型号 | CTi LT02 | CTi LT15 | CTi LT22 |
| 探测器 | |||
| 探测器 | 热电堆 | ||
| 测量原理 | 单色 | ||
| 光谱范围 | 8 – 14 µm | ||
| 响应时间 | 115ms | ||
| 曝光时间 | 14 ms | ||
| 采样频率 | 70 Hz | ||
| 可更换感应头 | 是 | ||
| 光学 | |||
| 距离光斑比 (D:S) | 2:1 | 15:1 | 22:1 |
| 光斑大小（SF 光学系统） | 400mm 处 200mm | 400mm 处 26.7mm | 1100mm 处 50mm |
| 最小光斑（CF 光学镜组/附加 CF 镜头） | SF + CF: 23 mm 处 2.5mm | SF + CF: 10 mm 处 0.8mm CF: 50 mm 处 3.4mm |
SF + CF: 10 mm 处 0.6mm CF: 50 mm 处 2.3mm |
| 对焦 | 固定式 | ||
| 瞄准 | |||
| 激光瞄准器 | 无 | ||
| 视频瞄准 | 无 | ||
| 测量 | |||
| 物体测量范围 | -50°C … 800°C | -50°C … 800°C | -50°C … 975°C |
| 精度 2) | ± 1% 或 ± 1°C **2) | ||
| 重复性 2) | ± 0.1 % 或 ± 0.1 °C **2) | ||
| 温度系数 3) | ± 0.05 K/K 或 ± 0.05 % / K **3) | ||
| 热敏性（NETD） | 60 mK | 30 mK | 30 mK |
| 预热时间 | 10 分钟 | ||
| 发射率/透射率/反射率 | 0.100 – 1.100 | ||
| 斜率 | 不适用 | ||
| 接口 | |||
| 界面 | USB-C (内建) / RS232 / Profibus / Ethernet / Relay | ||
| 支持的协议 | USB 2.0, Optional: EtherNet/IP / Ethernet TCP / Modbus TCP / Modbus RTU / Profinet / Profibus | ||
| 兼容软件 | CompactConnect, IRmobile | ||
| 模拟输入/输出 | |||
| 直接输出/输入 | 0-20 mA/4-20 mA/0-5 V/0-10 V/t/c (K/J) | ||
| 输出阻抗 | 最大 500 Ω（直流 8-36 V），用于毫安输出 最小 mV 输出的负载阻抗为 100 kΩ 热电偶 20 Ω |
||
| 电缆长度 | 1 m (标准), 3 m, 8 m, 15 m | ||
| 信号处理 | |||
| 配置 | CompactConnect或者IRmobile | ||
| 操作 | 自动化独立运行 | ||
| 功能 | 平均值、峰值保持、谷值保持、带阈值和迟滞的高级峰值保持、触发式信号输出、触发式峰值保持功能（可通过软件调节） | ||
| 常规 | |||
| 尺寸 | 传感器头: Ø12mm x 35 mm, M12x1 电子头: 122 mm x 70 mm x 27 mm |
||
| 外壳材料 | 不锈钢 | ||
| 重量 | 感应头：40 g | ||
| 原产国 | 德国 | ||
| 环境与认证 | |||
| 工作温度范围 | 传感头： -20 °C … 130 °C 电子装置： -20 °C … 85 °C |
传感头： -20 °C … 180 °C 电子装置： -20 °C … 85 °C |
传感头： -20 °C … 180 °C 电子装置： -20 °C … 85 °C |
| 存储温度范围 | 传感头： -20 °C … 130 °C | ||
| 相对湿度 | 10 – 95%，非冷凝 | ||
| 防护等级 | IP 65，NEMA 4（终端连接器除外） | ||
| 电磁兼容性 | 2014/30/EU | ||
| 冲击 | IEC 60068-2-27（25 G 和 50 G） | ||
| 振动 | IEC 60068-2-6（正弦波形）IEC 60068-2-64（宽带噪声） | ||
| 标准 | CE, UKCA, RoHS | ||
| 电源 | |||
| 电源 | 8-30 V DC | ||
| 耗电量 | 1.2W | ||
| 電流抽取 | max 100 mA | ||
| 零件编号 | OPTCTILT02 | OPTCTILT15 | OPTCTILT22 |
| 附加备注 | 1) 90% 能量 2) 环境温度 23 ± 5°C 时，物体温度 > 0°C ； 3) 环境温度 <18°C 和 >28°C 时，以较高者为准 | ||
软件
Optris CompactPlus Connect 软件是在工业和研究环境中利用 Optris 红外测温仪进行温度测量和分析的综合工具。它提供了一个用户友好型界面，便于与 Optris 测温仪顺利通信。
CompactPlus Connect 软件增强了 Optris 固定式红外测温仪的功能，它不仅能测量基本温度，还能提供各种监测、分析和控制功能。这些功能包括通过温度-时间图表和文档直观地显示温度趋势。值得注意的是，该软件可以进行高级数据分析、数据记录、自动过程控制、通过配置设置对测温仪进行参数化以及对输出和输入进行编程。此外，它还提供先进的信号处理功能。
总之，Optris CompactPlus Connect 软件为热测量应用提供了强大的解决方案，为各行各业的专业人员提供了多功能、高效和易用性。
CompactPlus Connect
Optris IRmobile 允许用户使用 Android 智能手机或平板电脑设置和调试 Optris 红外测温仪或红外热像仪。这个工具在调试和对准红外热像仪的视野或调整配置时非常方便。该应用程序可以分析连接的红外热像仪的实时红外图像流，具有自动热/冷点检测功能。对于测温仪，可以显示温度-时间图或视频信号。该应用程序适用于大多数运行 5.0 及以上版本且支持 USB-OTG（On The Go）功能的 USB 端口的 Android 设备。
Google Play
下载
常见问题
我可以缩短传感头和电子盒之间的电缆吗？
建议不要改变传感电缆的长度，因为电缆的阻抗是传感器校准的一部分。但是，在所有CTi LT型号中，如有必要，可以缩短传感头电缆。缩短电缆会造成约0.1 K/m的额外测量误差。
应用中正确的距离与点尺寸比是多少？
测量物体的尺寸和红外测温仪的光学分辨率决定了传感头与测量物体之间的最大距离。为防止测量误差，物体应填满光学视场。因此，光斑应始终至少与物体的大小相同或小于物体的大小。
如果使用外置近焦镜头，必须选择哪些变化？
可选的CF镜头可以测量小物体。如果使用 CF 镜头，则必须将透射率设置为 0.78。指定的透射率（平均值）是一个特征值，可能会有一定的散射。如果需要，必须通过实验确定透射率。
如何改善传感器的噪声振幅？
在CTi LT型号中，测量期间不得移动头部电缆。只能使用屏蔽电缆。传感器屏蔽必须接地。在工业环境中应避免接地回路和相关信号干扰。可能有必要中断电子箱内的接地连接。为此，请将电子线路盒内的跳线切换到另一个位置。查看手册。
如何更换传感头？
在出厂前，传感头已与电子设备连接，并已输入校准代码。可以在特定型号组内更换传感头和电子元件。每个传感头的电缆上都印有特定的校准码。该校准码必须存储在电子盒中，以确保正确的温度测量和传感器功能。
CTi LT 可以用作双线传感器吗？
请勿将电源电压连接到模拟输出，否则会损坏输出。CTi LT不是双线传感器。请查看 CSmicro 系列，因为它是一种两线制传感器。
供货范围
- CTi LT，配有1米电缆
- 1x 安装螺母
- 快速入门指南
