CTi LThot
紧凑型两件式工业红外测温仪，具备高工作温度等级
- 温度范围：-50 °C 至 1050 °C
- 光谱范围：8 至 14 微米
- 响应时间：低至 40 毫秒
- 最高工作温度等级可达 250 °C
4,995元起
联系我们获取报价
产品描述
Optris CTi LThot 型红外测温仪专为在高温环境中的极端条件下工作而设计，其探头具备卓越的耐高温性能。该红外测温仪可在最高 250 °C 的环境温度下运行，无需额外冷却，这使其特别适合集成到各种应用中的机器中，包括干燥机、炉窑、热处理工艺、塑料和纺织品加工以及半导体生产。
Optris CTi LThot 系列提供从 –50 °C 到 1050 °C 的温度测量范围，响应时间从 400 毫秒起。可选的 10:1 或 2:1 光学系统以及紧凑的传感器头尺寸进一步提升了其灵活性。

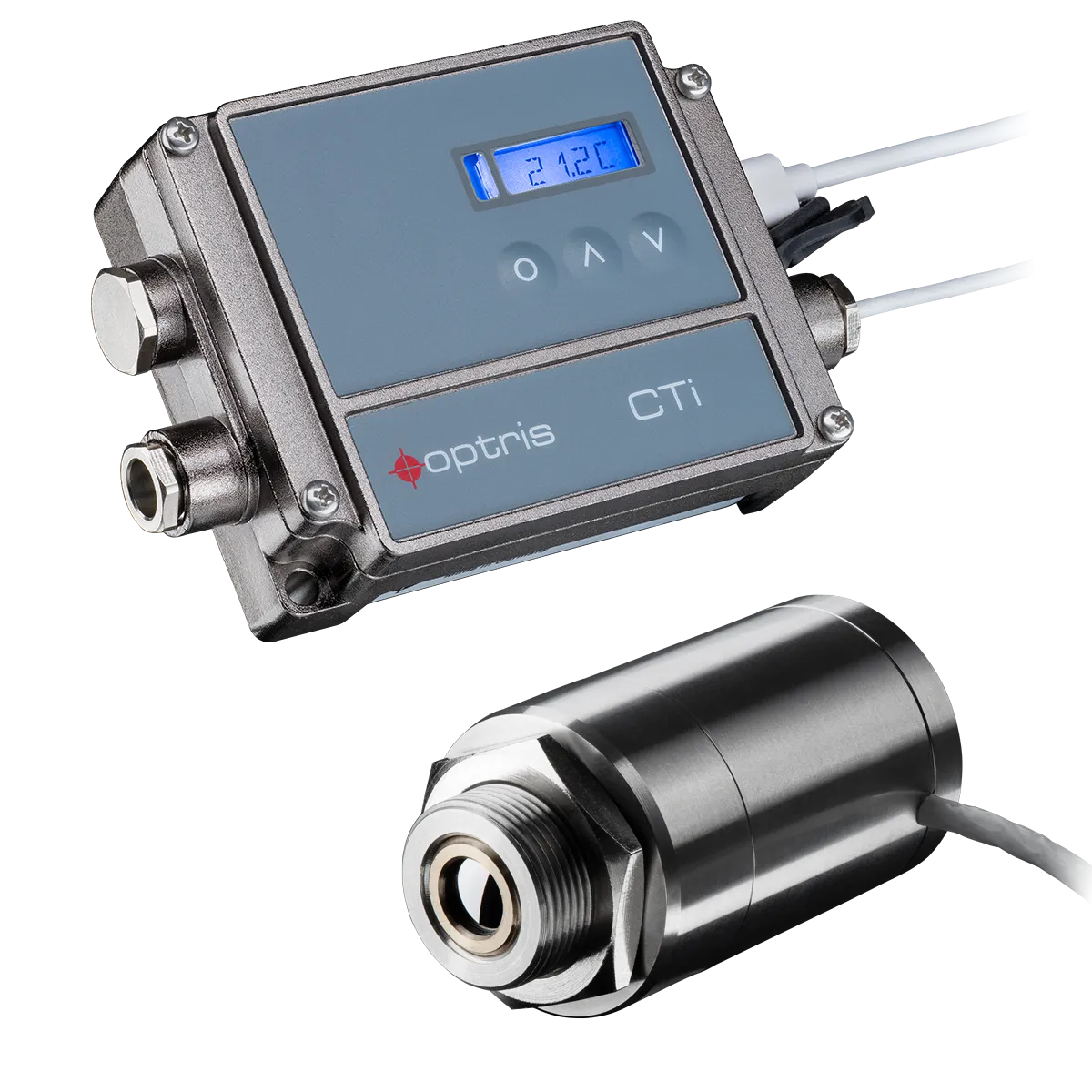

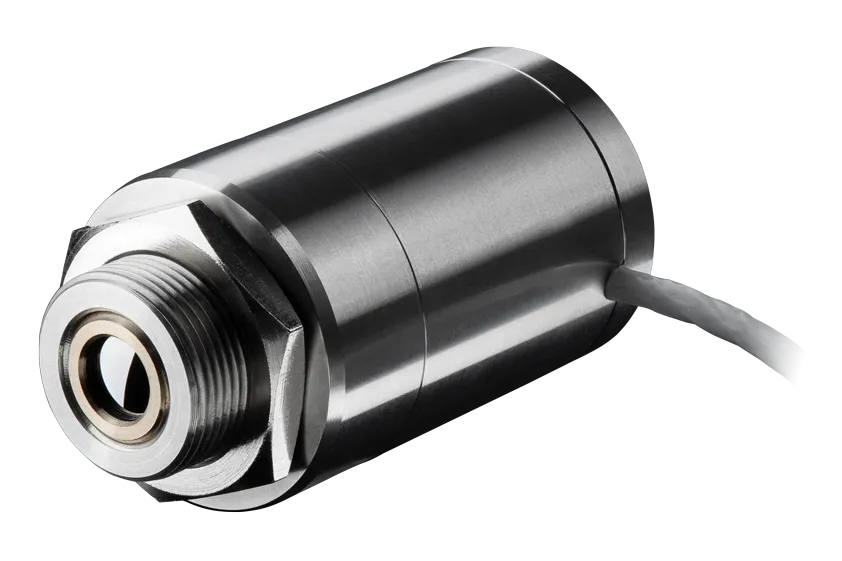

CTi LThot 的独立控制盒提供了高度的灵活性，支持可选的模拟输出和多个数字接口。其在高环境温度应用中的独特优势源于坚固且前瞻性的设计，使传感器头可在无需额外冷却的情况下，在高达 250 °C 的温度下运行。直径 29 毫米、长度 55 毫米的紧凑型不锈钢外壳确保了在恶劣环境中的耐用性。该红外测温仪通过最小化传感器头上的热梯度，优化了热冲击抵抗能力，从而在环境温度快速变化时确保测量精度和重复性。

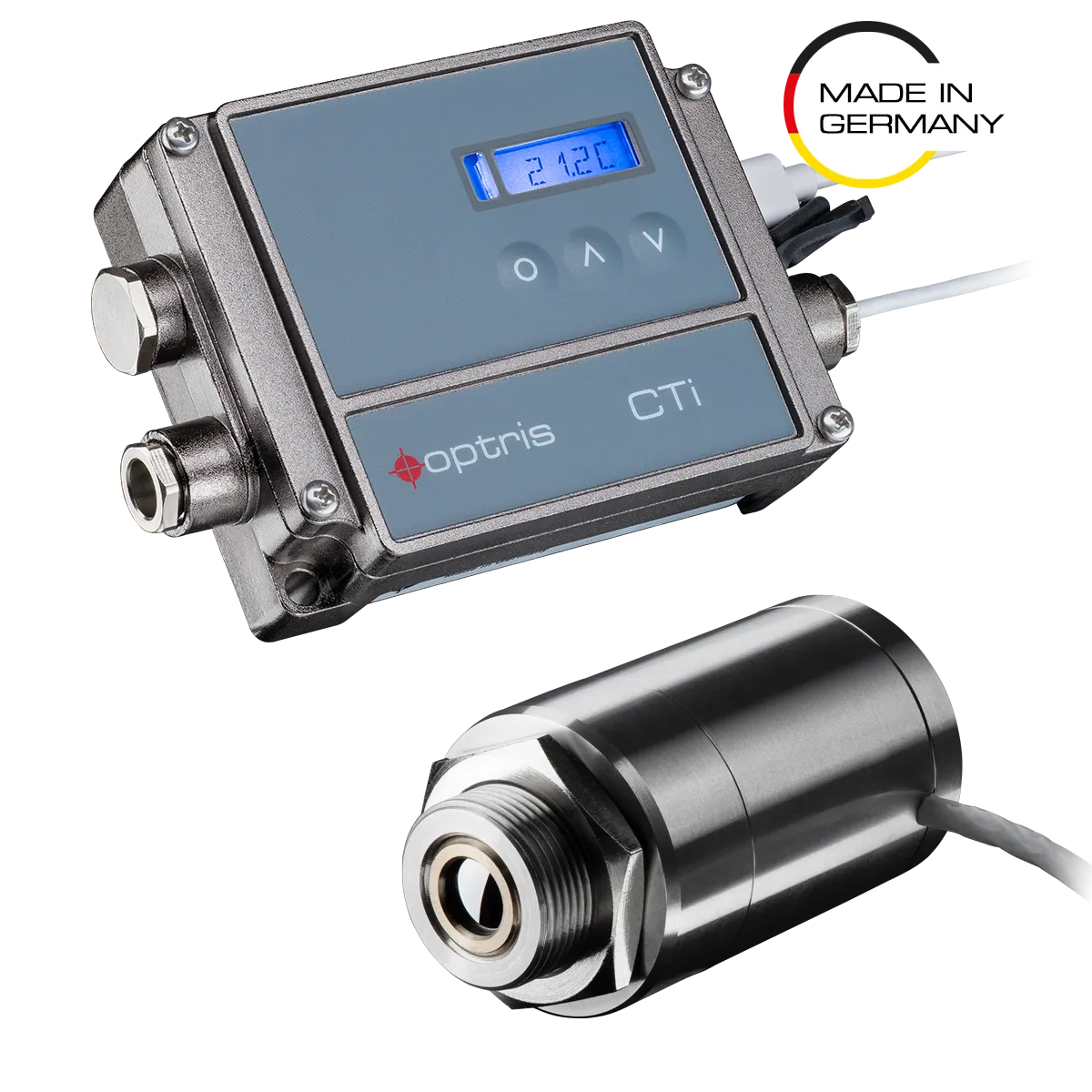

该系列测温仪在德国制造，符合严格的质量标准，并经过政府标准（如PTB或NIST）的精密校准。对于大批量OEM客户，可提供定制选项，包括不同规格的电缆。Optris提供全面支持，包括工业应用咨询及售后服务。此外，应客户要求，红外测温仪可提供防爆设计并附带ATEX认证。
Optris CTi LThot系列的适应性进一步体现在电子盒提供的多种模拟和数字输出接口上，包括0/4 – 20 mA、0 – 5 V、 0 – 10 V、热电偶（类型 K）、USB、RS485、RS232 接口、继电器输出（2 个光隔离）、ProfiNet、Modbus TCP、Modbus RTU 以太网 TCP 和 EtherNet/IP。这种适应性使设备能够无缝集成到机械设备中，提升在各种应用中的实用性。
Optris CTi LThot系列为非接触式温度测量树立了工业标准，强调精度与速度。该红外温度计采用两件式设计，光学分辨率最高可达10:1，曝光时间最短仅100毫秒，专为高效监测各类工业应用而优化。其卓越的温度耐受性、精准的非接触式温度测量能力及适应性，使其在关键工业流程中展现出卓越的实用性和可靠性。可选配件，如安装叉、瞄准管、近焦镜头、空气净化配件和冷却套，进一步提升其功能性，为各种工业场景提供定制化解决方案。总之，Optris CTi LThot 系列测温仪将精度、适应性和耐用性相结合，为多样化的工业应用提供非接触式温度测量解决方案。
产品规格
| 型号 | CTi LT02 hot | CTi LT10 hot |
| 探测器 | ||
| 探测器 | 热电堆 | |
| 测量原理 | 单色 | |
| 光谱范围 | 8 – 14 µm | |
| 响应时间 | 45 ms | 40 ms |
| 曝光时间 | 45 ms | 40 ms |
| 采样频率 | 22 Hz | 25 Hz |
| 可更换感应头 | 不 | |
| 光学 | ||
| 距离光斑比 (D:S) | 2:1 | 10:1 |
| 光斑大小（SF 光学系统） | 200 mm 处 400mm | 40 mm 处 400mm |
| 最小光斑（CF 光学镜组/附加 CF 镜头） | – | CF1: 3 mm 处 30 mm |
| 对焦 | 固定 | |
| 瞄准 | ||
| 激光瞄准器 | 无 | |
| 视频瞄准 | 无 | |
| 测量 | ||
| 物体测量范围 | -50°C … 1050°C | -50°C … 1050°C |
| 精度 | ± 1.5°C 或 ± 1% **2) | |
| 重复性 | ± 0.13°C 或 ± 0.1% **2) | ± 0.16°C 或 ± 0.1% **2) |
| 温度系数 | ± 0.05 K/K 或 ± 0.05 % / K **2) | |
| 热敏性（NETD） | 37 mK | 45 mK |
| 预热时间 | 10 min | |
| 发射率/透射率/反射率 | 0.05 – 1.100 | |
| 斜率 | N/A | |
| 接口 | ||
| 界面 | USB-C (内置) / RS232 / RS485 / Ethernet / Relay | |
| 支持的协议 | USB 2.0, 可选: EtherNet/IP / Ethernet TCP / Modbus TCP / Modbus RTU / Profinet | |
| 兼容软件 | CompactPlus Connect, IRmobile (最新版本) | |
| 模拟输入/输出 | ||
| 直接输出/输入 | 0-20 mA/4-20 mA/0-5 V/0-10 V/t/c (K/J) | |
| 輸出阻抗 | 最大 500 Ω（直流 8-36 V）用于毫安输出 最小 100 kΩ 负载阻抗用于毫伏输出 热电偶 20 Ω |
|
| 电缆长度 | 3 m (标准), 8 m, 15 m | |
| 信号处理 | ||
| 配置 | CompactPlus Connect 或 IRmobile (最新版本) | |
| 操作 | 自主独立 | |
| 功能 | 平均值、峰值保持、谷值保持、带阈值和滞后的高级峰值保持、触发信号输出、触发峰值保持功能（可通过软件调整） | |
| 常规 | ||
| 尺寸 | 传感器头: Ø29.5mm x 55 mm, M18x1 电子盒: 122 mm x 70 mm x 27 mm |
|
| 外壳材料 | 不锈钢 | |
| 重量 | 传感器头: 40 g 电子盒: 420 g |
|
| 原产国 | 德国 | |
| 环境与认证 | ||
| 工作温度范围 | 传感器头: -20 °C … 250 °C 电子盒: 0 °C … 85 °C |
|
| 存储温度范围 | 传感器头: -40 °C … 250 °C 电子盒: -40 °C … 85 °C |
|
| 相对湿度 | 10 – 95%, 非冷凝 | |
| 防护等级 | IP 65, NEMA 4 (除终端连接器外 ) | |
| 电磁兼容性 | 2014/30/EU | |
| 冲击 | IEC 60068-2-27 (25 G 和 50 G) | |
| 振动 | IEC 60068-2-6 (正弦波形) IEC 60068-2-64 (宽带噪声) |
|
| 标准 | CE, UKCA, RoHS | |
| 电源 | ||
| 电源 | 8-30 V DC | |
| 耗电量 | <50mW | |
| 电流抽取 | 最大. 100 mA | |
| 零件编号 | OPTCTILT02H | OPTCTILT10H |
| 附加备注 | 1) 90% 能量 2) 更多信息，请参阅数据手册 |
|
应用领域
凭借其不锈钢测量头，可承受高达250°C的温度，Optris CTi LThot红外测温仪为在高温环境中测量非金属表面提供了多种应用可能性。它适用于多个行业，包括干燥机和烤箱、炉窑、热处理设施、塑料和纺织品加工以及半导体生产。
* 热处理应用中的设备集成
软件
Optris CompactPlus Connect 软件是在工业和研究环境中利用 Optris 红外测温仪进行温度测量和分析的综合工具。它提供了一个用户友好型界面，便于与 Optris 测温仪顺利通信。
CompactPlus Connect 软件增强了 Optris 固定式红外测温仪的功能，它不仅能测量基本温度，还能提供各种监测、分析和控制功能。这些功能包括通过温度-时间图表和文档直观地显示温度趋势。值得注意的是，该软件可以进行高级数据分析、数据记录、自动过程控制、通过配置设置对测温仪进行参数化以及对输出和输入进行编程。此外，它还提供先进的信号处理功能。
总之，Optris CompactPlus Connect 软件为热测量应用提供了强大的解决方案，为各行各业的专业人员提供了多功能、高效和易用性。
CompactPlus Connect
Optris IRmobile 允许用户使用 Android 智能手机或平板电脑设置和调试 Optris 红外测温仪或红外热像仪。这个工具在调试和对准红外热像仪的视野或调整配置时非常方便。该应用程序可以分析连接的红外热像仪的实时红外图像流，具有自动热/冷点检测功能。对于测温仪，可以显示温度-时间图或视频信号。该应用程序适用于大多数运行 5.0 及以上版本且支持 USB-OTG（On The Go）功能的 USB 端口的 Android 设备。
Google Play
下载
常见问题
我可以缩短传感器头与电子盒之间的电缆长度吗？
不建议更改传感电缆的长度，因为电缆的阻抗是传感器校准的一部分。然而，在所有CTi LThot型号中，如果绝对必要，可以缩短传感头电缆。缩短电缆会导致额外的测量误差，约为0.1 K/m。
应用中正确的距离与光斑尺寸比是多少？
测量对象的尺寸和红外测温仪的光学分辨率决定了传感器头与测量对象之间的最大距离。为避免测量误差，对象应完全填满光学系统的视场。因此，光斑尺寸应始终至少与对象尺寸相同或更小。
使用外部近焦镜头时需要选择哪些设置？
可选的CF镜头可用于测量小型物体。若使用CF镜头，传输值需设置为0.78。分配的传输值（平均值）是一个特征值，可能存在一定散射。若需精确，传输值需通过实验确定。
如何改善传感器的噪声幅度？
在CTi型号中，测量过程中不得移动传感器头电缆。仅使用屏蔽电缆。传感器屏蔽层必须接地。在工业环境中，需避免接地环路及相关信号干扰。可能需要断开电子盒内的接地连接。为此，需将电子盒内的跳线切换至其他位置。请查阅手册。
如何更换传感器头？
出厂时，传感头已与电子盒连接，且已输入头部ID。在特定型号组内，可更换传感头和电子盒。每个头部都有唯一的eHead ID，该ID打印在头部电缆上并刻在传感头上。为确保准确的温度测量和传感器功能，此校准代码必须存储在电子盒中。
我可以将CThot LT用作两线制传感器吗？
请勿将供电电压连接至模拟输出，否则将损坏输出。CTi LThot并非两线制传感器。请查阅CSmicro系列，该系列为两线制传感器。
供货范围
- CTi LThot 带 3 米电缆
- 1x 安装螺母
- 快速入门指南
