CTlaser 05M
带激光瞄准功能的高性能两件式工业红外 05M 测温仪
- 温度范围：1000 °C 至 2200 °C
- 光谱范围 0.525 微米
- 响应时间：1 毫秒
- 高光学分辨率
- 激光瞄准
6,595元起
联系我们获取报价
产品描述
Optris CTlaser 05M 系列是一种先进的红外测温仪，在钢水、钨、铁、镍和半导体等超高温测量应用中以高性能和高精度著称。该测温仪采用双激光光斑标记、不锈钢传感头（M48x1.5）和可单独配置的电子元件，确保了在各种应用中的适应性和准确性。该测温仪采用两件式设计，安装简便，有利于实现经济高效的机械集成。
在光谱范围和光学分辨率方面，CTlaser 05M 系列的专业工作范围为 0.525 µm，使红外传感器成为高温应用中精确测量温度的可靠选择。根据型号的不同，其光学分辨率可达 150:1，这对于测量温度极高、对发射率变化敏感度较低的闪亮材料的温度至关重要。
该系列温度范围从 1000°C 到 2000°C，适用于极高温环境。CTlaser 05M 系列的响应时间从 1 毫秒起，在需要快速温度测量的动态过程中表现出色。
Optris CTlaser 05M 的突出特点是具有双激光瞄准标记，可在任何距离精确显示真实光点位置，提高了温度监测的准确性。与仅标记光斑中心的传统单激光红外测温仪不同，CTlaser 05M 的创新型双激光瞄准系统可为光斑尺寸提供宝贵的瞄准支持，并确保精确对准。

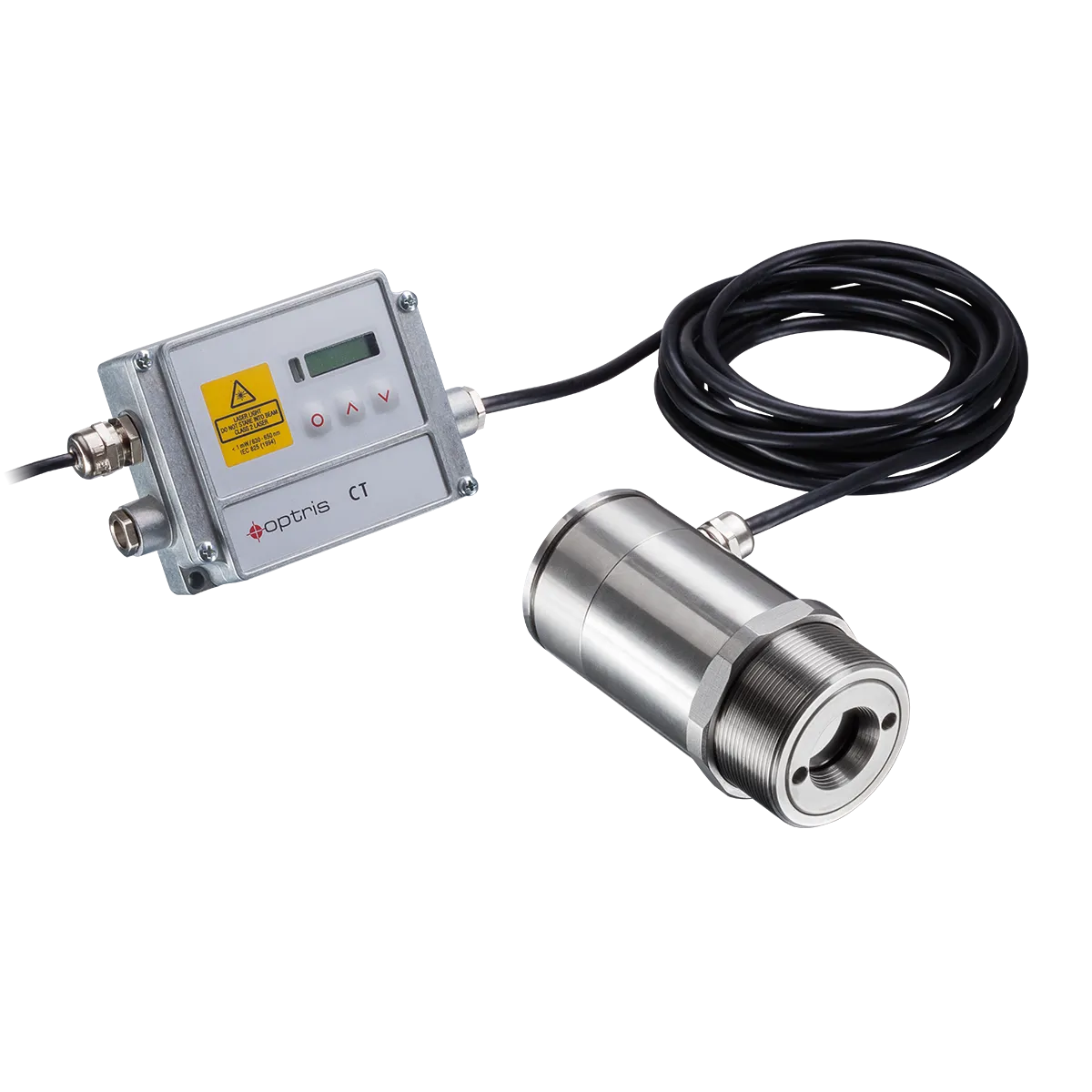

CTlaser 05M 系列采用不锈钢传感头和包括独立电子盒在内的两件式设计，具有耐用性和先进的信号处理能力。这款红外测温仪可在高达 85 °C 的环境温度下使用，无需冷却，激光器在 50 °C 时自动关闭，以保护系统。
在输出和集成方面，CTlaser 05M 系列提供多种模拟和数字输出，包括 0/4 – 20 mA、0 – 5 V、0 – 10 V、USB、以太网、RS485、RS232 接口、继电器输出（2 x 光隔离）、Profibus DP、Modbus TCP、ProfiNet 和 Ethernet/IP。这种多功能性允许将其无缝集成到各种工业流程和监控系统中。
CTlaser 05M 测温仪配有空气吹扫和安装法兰等 Optris 配件，可集成到各种制造和过程应用中。这些测温仪在德国经过严格校准，符合 PTB 或 NIST 等政府标准，确保了准确性和可靠性。Optris 提供全面的支持，包括工业应用咨询和售后服务，以确保最佳性能和用户满意度。
CTlaser 05M 系列特别适用于热金属加工和各种工业环境，在这些环境中，精确、可靠和快速的温度测量至关重要。CTlaser 05M 测温仪集精确性、多功能性和可靠性于一身，是要求苛刻的工业应用的重要工具。
产品规格
| 型号 | CTlaser 05M |
| 探测器 | |
| 探测器 | 硅 |
| 测量原理 | 单色 |
| 光谱范围 | 0.525 μm |
| 响应时间 | 1 ms |
| 曝光时间 | 1 ms |
| 采样频率 | 1000HZ |
| 可更换感应头 | 不适用 |
| 光学 | |||
| 距离光斑比 (D:S) | 150:1 | ||
| 光斑尺寸（SF 光学系统） | 7.3mm 处为 1100 mm | ||
| 最小光斑（CF 光学镜片/附加 CF 镜头） | 7.3mm 处为 1100 mm | ||
| 距离 | 独立 | ||
| 瞄准 | |
| 瞄准 | 双激光 |
| 测量 | |||
| 物体测量范围 | 1000 … 2000°C | ||
| 精度 2) | ±1 % 读数 (≤1100 °C) ±(0.3 % 读数+2 °C) (>1100 °C) |
||
| 重复性 2) | ±0.5 % 读数 (≤1100 °C) ±(0.1 % 读数+1 °C) (>1100 °C) |
||
| 温度系数 3) | ±0,05 K/ K 或 ±0,05 %/ K | ||
| 热敏性（NETD） | 0.2 K | ||
| 预热时间 | 10 分钟 | ||
| 发射率/透射率/反射率 | 0.100 – 1.100 | ||
| 斜率 | 不适用 | ||
| 接口 | |
| 接口 | USB / RS232 / Profibus / 以太网 / 继电器 |
| 支持的协议 | USB 2.0，可选： EtherNet/IP / Ethernet TCP / Modbus TCP / Modbus RTU / Profinet / Profibus |
| 兼容软件 | CompactConnect，IRmobile |
| 模拟输入/输出 | |
| 直接输出/输入 | 0-20 mA/4-20 mA/0-5 V/0-10 V/t/c (K/J) |
| 电缆长度 | 3 m (标准), 8 m, 15 m |
| 信号处理 | |
| 配置 | CompactConnect 或 IRmobile |
| 操作 | 自动化独立运行 |
| 功能 | 平均值、峰值保持、谷值保持、带阈值和迟滞的高级峰值保持、触发式信号输出、触发式峰值保持功能（可通过软件调节） |
| 常规 | |
| 尺寸 | M48x1.5 |
| 外壳材料 | 不锈钢 |
| 重量 | 600 克（传感头）/ 420 克（电子元件） |
| 对焦 | 固定 |
| 原产国 | 德国 |
| 环境与认证 | |
| 工作温度范围 | -20 … 85 °C（传感头，激光开启时为 50 °C） -20 … 85 °C（电子元件） |
| 存储温度范围 | -40 … 85 °C （传感头） -40 … 85 °C （电子元件） |
| 相对湿度 | 10 – 95 %，无冷凝 |
| 保护等级 | IP 65, NEMA 4 |
| 电磁兼容性 | 2014/30/EU |
| 冲击 | IEC 60068-2-27 (25 G 和 50 G) |
| 振动 | IEC 60068-2-6（正弦波形） IEC 60068-2-64（宽带噪声） |
| 标准 | CE, UKCA, RoHS |
| 电源 | |
| 电源 | 8 – 36 伏直流 / 5 伏 USB / 最大功率 1.2 W |
| 耗电量 | <250mW (带激光) |
| 零件编号 | CTlaser 05M | ||
| 附加备注 | 1) 90% 能量 2) 环境温度 23 ± 5°C 时，物体温度 > 0°C ； 3) 环境温度 <18°C 和 >28°C 时，以较高者为准 4) 90% 值 5) 测量区域直径 |
||
应用领域
软件
Optris CompactConnect 软件增强了 Optris 固定红外测温仪的功能，提供了各种监控、分析和控制功能，超越了基本的温度测量。它包括可视化温度趋势的温度-时间图表和文档记录功能。该软件支持数据记录、自动过程控制、通过配置设置对测温仪进行参数化以及设置可编程输出和输入。此外，它还提供了先进的信号处理功能。
Compact Connect
Optris IRmobile 允许用户使用 Android 智能手机或平板电脑设置和调试 Optris 红外测温仪或红外热像仪。这个工具在调试和对准红外热像仪的视野或调整配置时非常方便。该应用程序可以分析连接的红外热像仪的实时红外图像流，具有自动热/冷点检测功能。对于测温仪，可以显示温度-时间图或视频信号。该应用程序适用于大多数运行 5.0 及以上版本且支持 USB-OTG（On The Go）功能的 USB 端口的 Android 设备。
Google Play
常见问题
什么样的距离-光斑尺寸比才适合应用？
测量物体的大小和红外测温仪的光学分辨率决定了传感头与测量物体之间的最大距离。为防止测量误差，物体应完全填满光学视场。因此，光斑的大小至少应与物体的大小相同，或者小于物体的大小。
可以更换传感器电缆吗？
必要时也可以更换传感头电缆。为避免影响精确度，请使用与原电缆具有相同线型和规格的更换电缆。
可以将传感器头与另一个电子盒配对使用吗？
可以，更换传感头后，必须将新传感头的校准码输入电子设备。校准码固定在测座上的标签上。请勿撕下标签或记下代码。如果必须更换电子装置，则需要输入该代码。
CTlaser 05M 与目标物的距离有多远？
测量物体的大小和红外测温仪的光学分辨率决定了传感头与测量物体之间的最大距离。物体应充满光学视场，以防止出现测量偏差。因此，光斑应始终至少与物体大小相同或更小。光斑大小指的是 90% 的辐射能量。
如何改善传感器的噪声幅度？
在 CT 型号中，头部电缆在测量过程中不得移动。只能使用屏蔽电缆。传感器屏蔽必须接地。在工业环境中应避免接地回路和相关信号干扰。可能需要中断电子箱内的接地连接。为此，请将电子线路盒内的跳线切换到另一个位置。请查看手册。
如何使用 CTlaser 05M进行瞄准？
红外传感器集成了双激光瞄准功能，有助于对准传感器。测量点位于两个激光点内。在相应光学镜组的焦点处，两个激光点交叉合并为一个点，标记最小光斑。两个激光点仅用于定位。
激光危险吗？
根据 EN 60825 1:2014，高温计激光器属于 2 类激光器，波长范围为 500 nm 至 650 nm，功率小于 1mW。请勿将激光直接对准人或动物的眼睛！不要盯着激光束看。避免通过反射表面间接照射。
激光是否关闭？
当环境温度大于 50 °C 时，激光会自动关闭。激光只能用于传感器的瞄准和定位。长期使用激光会缩短激光二极管的使用寿命，并可能使传感器发热。
能否从外部触发激光？
可以，但激光瞄准器的电源线必须通过开关或按钮引出，为安全起见，开关或按钮必须安装在距离传感器安装位置最多 2 米的地方。用户可以通过开关或软件激活/关闭激光。
在 CoolingJacket Advanced 中安装 CTlaser 红外线传感器需要哪些条件？
在 CoolingJacket Advanced 中安装 CTlaser 红外传感器需要连接器版本。
供货范围
- CTlaser 05M，带 3 米电缆
- 1个安装螺母
- 1个安装支架
- 快速入门指南
