CTlaser F2
带激光瞄准功能适用于气体温度测量的高性能两件式工业红外F2测温仪
- 温度测量范围：200°C 至 1650°C
- 光谱范围：4.24 微米
- 响应时间：10 毫秒
- 用于测量高温CO₂气体的温度
9,995元起
联系我们获取报价
产品描述
CTlaser F2 提供精确的非接触温度测量，适用于高达1650°C的二氧化碳火焰气体。这种精确度对于燃烧过程、垃圾焚烧和化学反应器操作至关重要，增强了对测温仪性能的信心。
气体分子在特定波长上发射红外能量，形成红外光谱中的吸收带。红外测温仪配备的滤波器根据目标气体的吸收带选择波长，从而确定光谱范围。CTlaser F2 的4.24 μm光谱范围使其能够准确测量二氧化碳温度，温度范围分别为：F2型号为200°C至1450°C，F2H型号为400°C至1650°C。
CTlaser F2 的系统精度为±1%，在环境温度为23 ± 5 °C时，重复性为±0.5%或±0.5°C。测量点尺寸从1.6毫米起，光学分辨率为45:1，并具有不同的焦点位置，红外传感器确保了各种环境中的精度和灵活性。
该测温仪的双激光瞄准标记提供了精确的瞄准支持，减少了对准误差。这种创新系统利用两束激光跟踪红外光路径，准确指示测量点的位置和大小，无论距离如何。

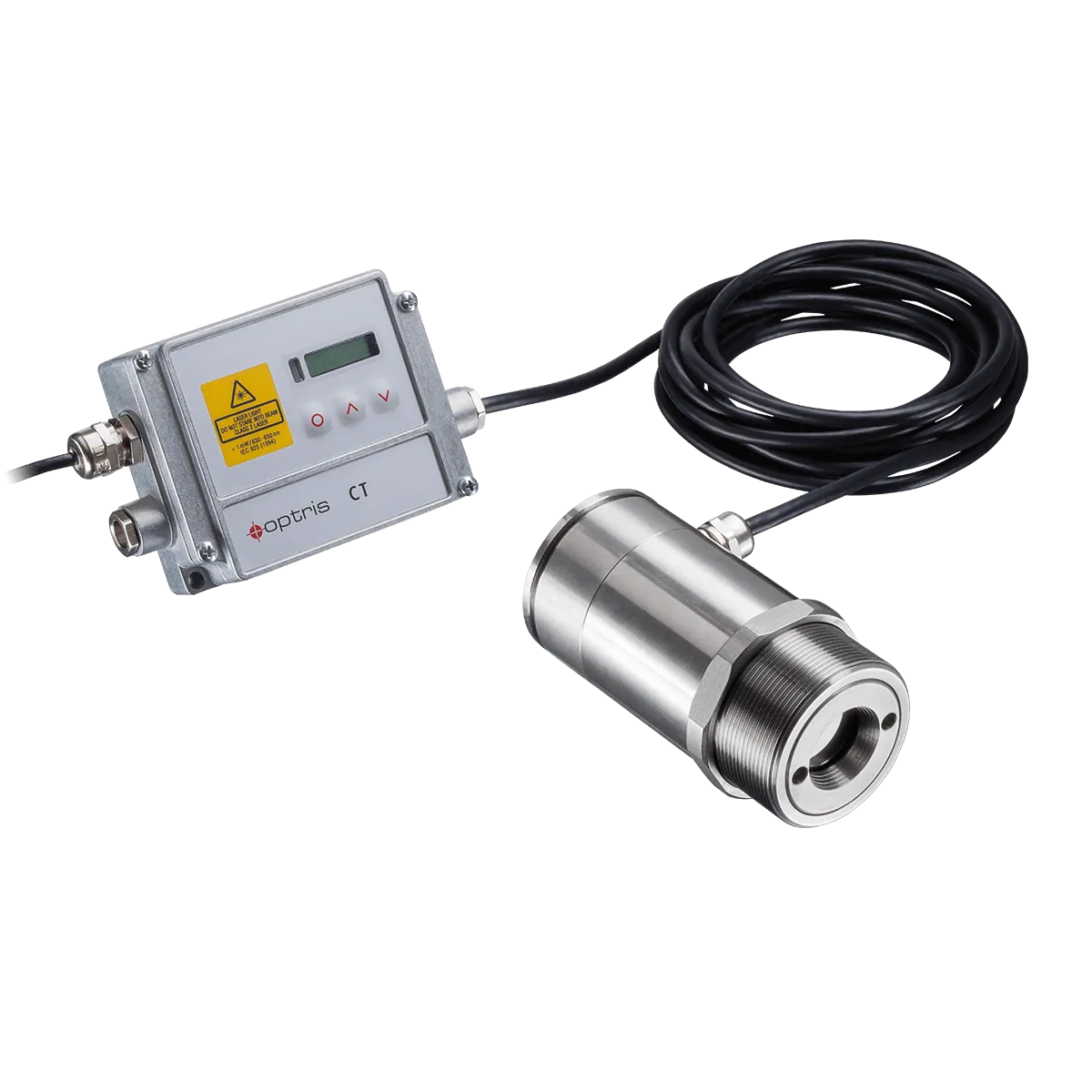

该测温仪采用两件式设计，具有独立的电子盒，提供多种模拟和数字输出，以便无缝集成到各种工业过程和控制系统中。它在环境温度高达85°C时仍能正常运行，无需冷却，激光在50°C时自动关闭以节省电力。
通过Optris配件（如空气吹扫、冷却套和安装法兰）的增强，CTlaser F2设计用于集成到各种气体监测应用中，并提供不同电缆尺寸等定制选项以满足特定客户需求。
这些测温仪在德国制造，并经过精心校准以符合PTB或NIST等政府标准，确保温度测量的最高精度。Optris为CTlaser F2系列提供全面支持，包括工业应用咨询和售后支持，确保最佳性能和用户满意度。
产品规格
| 型号 | CTlaser F2H | CTlaser F2H |
| 探测器 | |
| 探测器 | 热电堆 |
| 测量原理 | 单色 |
| 光谱范围 | 4.24 μm |
| 响应时间 | 10 ms |
| 曝光时间 | 10 ms |
| 采样频率 | 100Hz |
| 可更换感应头 | 不适用 |
| 光学 | |
| 距离光斑比 (D:S) | 45:1 |
| 光斑尺寸（SF 光学系统） | 27 mm 处为 1200 mm (1.1 英寸 处为 47.24 英寸) |
| 最小光斑（CF 光学镜组/附加 CF 镜头） | 1.6 mm 处为 70 mm (0.06 英寸 处为 2.8 英寸) |
| 距离 | 独立 |
| 瞄准 | |
| 瞄准 | 双激光 |
| 测量 | ||
| 物体测量范围 | 200 … 1450 °C | H: 400 … 1650 °C |
| 精度 2) | ±1 % | |
| 重复性 2) | ±0.5 % 或 +0.5 °C | |
| 温度系数 3) | ±0,05 K/ K 或 ±0,05 %/ K | |
| 热敏性（NETD） | 0,1 K | |
| 预热时间 | 10 分钟 | |
| 发射率/透射率/反射率 | 0.100 – 1.100 | |
| 斜率 | 不适用 | |
| 接口 | |
| 界面 | USB / RS232 / Profibus / Ethernet / Relay |
| 支持的协议 | USB 2.0，可选： EtherNet/IP / Ethernet TCP / Modbus TCP / Modbus RTU / Profinet / Profibus |
| 兼容软件 | CompactConnect, IRmobile |
| 模拟输入/输出 | |
| 直接输出/输入 | 0-20 mA/4-20 mA/0-5 V/0-10 V/t/c (K/J) |
| 电缆长度 | 3 m (标准), 8 m, 15 m |
| 信号处理 | |
| 配置 | CompactConnect 或 IRmobile |
| 操作 | 自动化独立运行 |
| 功能 | 平均值、峰值保持、谷值保持、带阈值和迟滞的高级峰值保持、触发式信号输出、触发式峰值保持功能（可通过软件调节） |
| 常规 | |
| 尺寸 | M48x1.5 |
| 外壳材料 | 不锈钢 |
| 重量 | 600 g（传感头）/ 420 g（电子元件） |
| 重点 | 固定 |
| 原产国 | 德国 |
| 环境与认证 | |
| 工作温度范围 | –20 … 85 °C (传感头，激光开启时为50 °C) –20 … 85 °C (电子元件) |
| 存储温度范围 | –40 … 85 °C (传感头) –40 … 85 °C (电子元件) |
| 相对湿度 | 10 – 95 %，非冷凝 |
| 防护等级 | IP 65, NEMA 4 |
| 电磁兼容性 | 2014/30/EU |
| 冲击 | IEC 60068-2-27（25 G 和 50 G） |
| 振动 | IEC 60068-2-6（正弦波形） IEC 60068-2-64（宽带噪声） |
| 标准 | CE, UKCA, RoHS |
| 电源 | |
| 电源 | 8 – 36 V DC / 5 V USB / 最大值 1.2 W |
| 耗电量 | <250毫瓦（带激光） |
| 零件编号 | OPTCTLF2 | OPTCTLF2H |
| 附加备注 | 1) 90% 能量 2) 环境温度 23 ± 5°C 时，物体温度 > 0°C ； 3) 环境温度 <18°C 和 >28°C 时，以较高者为准 4) 90% 值 5) 测量区域直径 |
|
软件
Optris CompactConnect 软件增强了 Optris 固定红外测温仪的功能，提供了各种监控、分析和控制功能，超越了基本的温度测量。它包括可视化温度趋势的温度-时间图表和文档记录功能。该软件支持数据记录、自动过程控制、通过配置设置对测温仪进行参数化以及设置可编程输出和输入。此外，它还提供了先进的信号处理功能。
Compact Connect
Optris IRmobile 允许用户使用 Android 智能手机或平板电脑设置和调试 Optris 红外测温仪或红外热像仪。这个工具在调试和对准红外热像仪的视野或调整配置时非常方便。该应用程序可以分析连接的红外热像仪的实时红外图像流，具有自动热/冷点检测功能。对于测温仪，可以显示温度-时间图或视频信号。该应用程序适用于大多数运行 5.0 及以上版本且支持 USB-OTG（On The Go）功能的 USB 端口的 Android 设备。
Google Play
下载
常见问题
什么距离-测点尺寸比适用于该应用？
测量对象的尺寸和红外测温仪的光学分辨率决定了传感头与测量对象之间的最大距离。为了防止测量错误，对象应完全填满光学视场。因此，测量点应至少与对象大小相同或更小。
可以更换传感器电缆吗？
如果有必要，传感头电缆也可以更换。为了避免影响精度，请使用与原电缆具有相同线规和规格的替换电缆。
可以将传感头与另一个电子盒配对吗？
可以，在更换传感头后，必须将新传感头的校准代码输入到电子盒中。校准代码固定在传感头的标签上，请勿移除该标签或记下代码。如果需要更换电子盒，也需要该代码。
CTlaser F2可以距离目标多远？
测量对象的尺寸和红外测温仪的光学分辨率决定了传感头与测量对象之间的最大距离。对象应填满光学视场，以防止测量偏差。因此，测量点应至少与对象大小相同或更小。测量点尺寸指的是90%的辐射能量。
如何改善传感器的噪声幅度？
在CT型号中，测量过程中不得移动传感头电缆。请仅使用屏蔽电缆。传感器屏蔽必须接地。避免在工业环境中产生地回路和相关的信号干扰。可能需要中断电子盒内部的地线连接。为此，请将电子盒内的跳线切换到另一个位置。请查阅手册。
如何使用CTlaser F2进行瞄准？
红外传感器具有集成的双激光瞄准功能，有助于对准传感器。测量点位于两个激光点之间。在适当光学器件的焦点处，两个激光点交叉并合并为一个点，标记最小测量点。这两个激光点仅用于定位。
激光是否危险？
测温仪的激光为2类激光，功率小于1mW，波长范围为500nm至650nm，符合EN 60825 1:2014标准。请勿将激光直接对准人或动物的眼睛！不要直视激光束。避免通过反射表面间接暴露。
激光会关闭吗？
在环境温度超过50°C时，激光将自动关闭。激光应仅用于传感器的瞄准和定位。长时间使用激光会缩短激光二极管的使用寿命，并可能使传感器发热。
可以外部触发激光吗？
可以，但瞄准激光的供电线必须通过一个开关或按钮，该开关或按钮必须安装在距离传感器安装位置不超过2米的地方，以确保安全。激光可以通过此用户现场安装的开关或通过软件激活/停用。
USB接口可以永久使用吗？
侧面的USB插座仅用于设置传感器和之后的设置更改。长期插拔USB电缆可能会造成损坏。USB接口不设计为连续使用。为此，请使用可选的USB接口ACCTMIAC。
供货范围
- CTlaser F2 配备3米电缆
- 1个安装螺母
- 1个安装支架
- 快速入门指南
