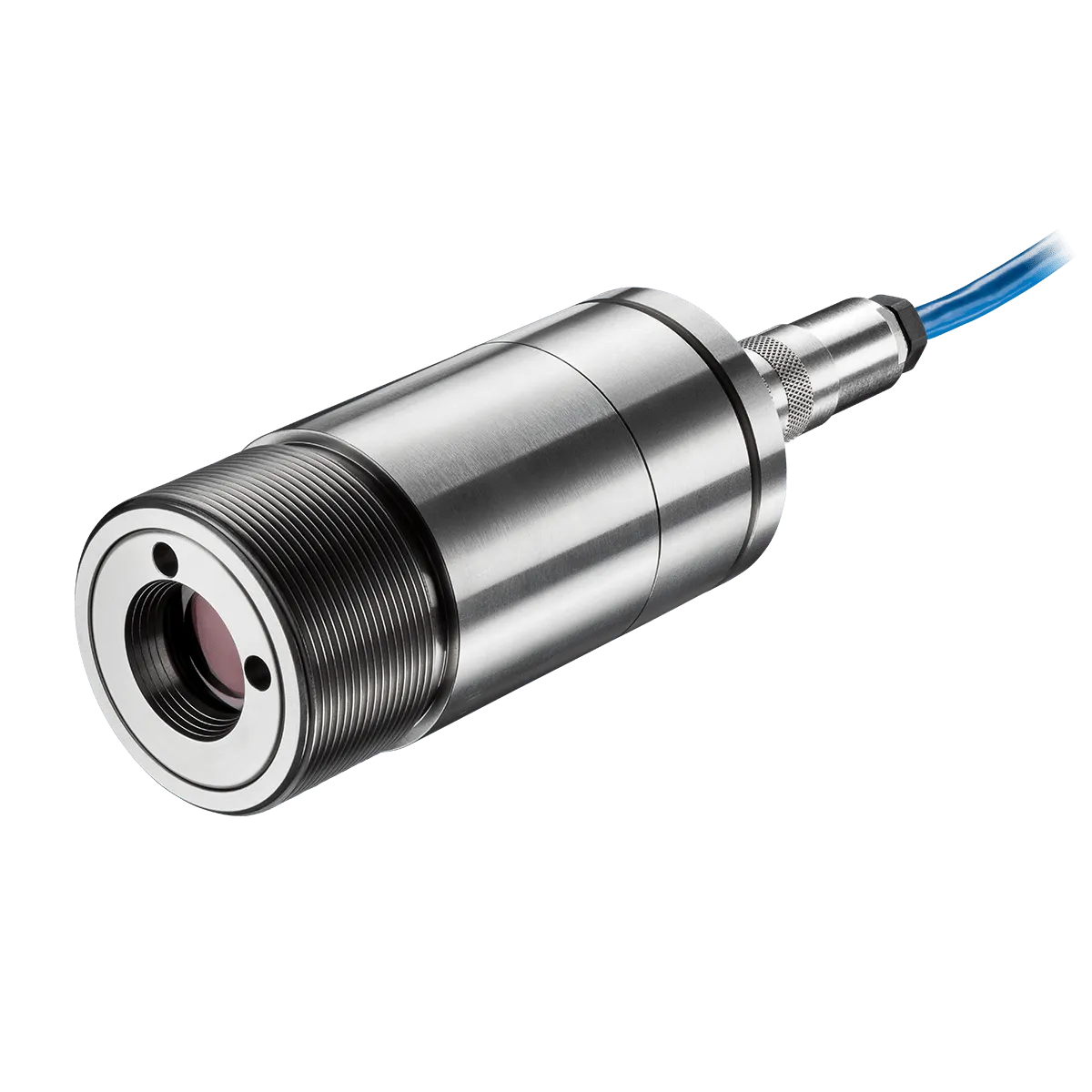

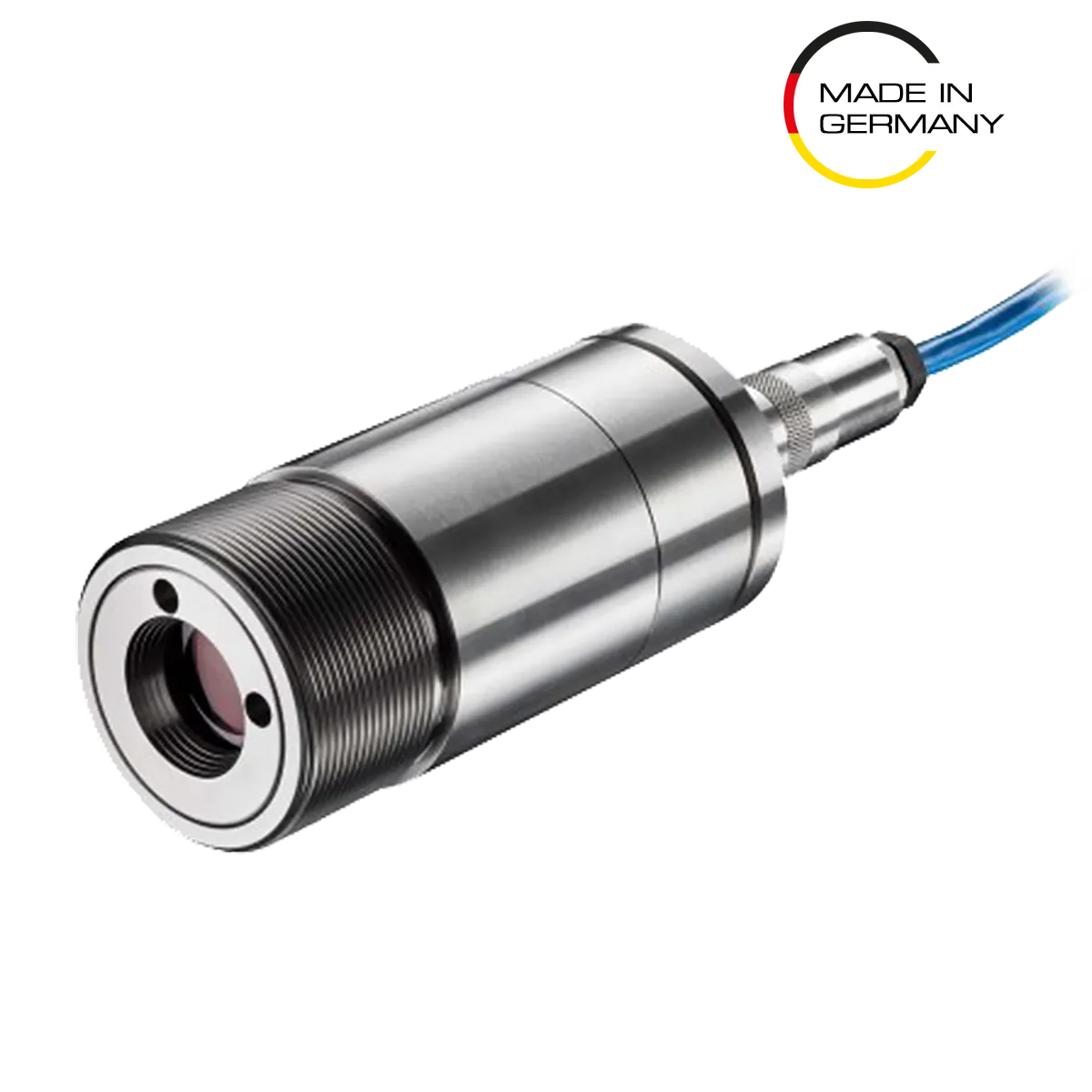

CTvideo 1M
具有可调焦点、激光和视频瞄准功能的高性能两件式红外1M测温仪
- 温度测量范围：485°C至2000°C
- 光谱范围：1.0 微米
- 响应时间：1毫秒
- 高光学分辨率
- 激光和视频瞄准功能
11,995元起
联系我们获取报价
产品描述
Optris CTVideo 1M 系列将非接触温度监控与视频监控结合在工业环境中，非常适合直接接触不可行的场景。这些测温仪配有集成的视频瞄准功能，尤其在复杂环境或极端温度下，能够提供精确的瞄准。视频瞄准和红色十字激光的并行使用简化了传感器对准，优化了设置流程，提高了测量效率和准确性。
CTVideo 1M 设计用于固定安装，确保对金属表面、金属氧化物和陶瓷的持续准确温度测量。测温仪的短测量波长提高了在各种材料上的准确性，减少了在低或未知发射率表面上的误差。配备十字激光，红外传感器能够精确标记测量点，增强测量精度。温度范围为485 °C至2200 °C，响应时间低至1毫秒，使该红外测温仪适用于多种工业应用，包括高温过程如熔融钢、钨和半导体。
测温仪的光学分辨率因型号而异。在CTVideo 1M系列中，光学分辨率比范围为150:1到300:1，提供高分辨率的温度数据。这种分辨率范围确保即使在苛刻环境中也能进行精确测量。
CTVideo 1M 系列具有卓越的光学分辨率和手动可调光学系统。可变光学系统允许平滑对焦到所需距离，提供应用灵活性。这些传感器为不同的测量需求提供多样化的解决方案，提供标准焦点（SF）和近焦点（CF）两种版本。
CTVideo 测温仪采用两件式设计。电子盒提供灵活的高级信号处理，具有模拟和数字输出，包括0/4-20 mA，0-5 V，0-10 V，热电偶和USB接口。
系统精度为±（读数的0.3% + 2 °C），重复性为±（读数的0.1% + 1 °C），CTVideo 测温仪提供可靠的温度测量。这些规格确保在工业条件下的一致性能，使CTVideo 1M成为精确温度监控的可靠工具。
总之，Optris CTVideo 1M 系列提供高性能红外测温仪，配备视频瞄准、十字激光和可变手动对焦等先进功能。它们在工业环境中的应用确保了效率、准确性和多功能性，使其成为在苛刻环境中进行温度监控的不可或缺的工具。Optris 提供的全面支持进一步增强了其作为工业温度测量基本仪器的价值。
产品规格
| 型号 | CTvideo 1ML | CTvideo 1MH | CTvideo 1MH1 |
| 探测器 | |
| 探测器 | 硅 |
| 测量原理 | 单色 |
| 光谱范围 | 1.0 μm |
| 响应时间 | 1 ms |
| 曝光时间 | 1 ms |
| 采样频率 | 1000Hz |
| 可更换感应头 | 不适用 |
| 光学 | ||
| 距离光斑比 (D:S) | L: 150:1 | H: 300:1 |
| 光斑尺寸（SF 光学系统） | H: 0.7 mm 处为 200 mm (SF) (0.03 英寸 @ 7.9 英寸) | H1: 0.7 mm 处为 200 mm (SF) (0.03 英寸 处为 7.9 英寸) |
| 最小光斑（CF 光学镜组/附加 CF 镜头） | H: 0.3 mm 处为 90 mm (CF) (0.01 英寸 处为 3.5 英寸) | H1: 0.3 mm at 90 mm (CF) (0.01 英寸 处为 3.5 英寸) |
| 距离 | 独立 | |
| 瞄准 | |
| 瞄准 | 红外热像仪和十字激光 |
| 测量 | |||
| 物体测量范围 | L: 485 °C … 1050 °C | H: 650 °C … 1800 °C | H1: 800 °C … 2200 °C |
| 精度 2) | >± (0.3 % 读数 + 2 °C) | ||
| 重复性 2) | ±（读数的 0.1 % + 1 °C） | ||
| 温度系数 3) | ±0,05 K/ K 或 ±0,05 %/ K | ||
| 热敏性（NETD） | 0,1 K | ||
| 预热时间 | 0 分钟 | ||
| 发射率/透射率/反射率 | 0.100 – 1.100 | ||
| 斜率 | 不适用 | ||
| 接口 | |
| 界面 | USB / RS232 / Profibus / Ethernet / 继电器 |
| 支持的协议 | USB 2.0，可选：EtherNet/IP / Ethernet TCP / Modbus TCP / Modbus RTU / Profinet / Profibus |
| 兼容软件 | CompactConnect, IRmobile |
| 模拟输入/输出 | |
| 直接输出/输入 | 0-20 mA/4-20 mA/0-5 V/0-10 V/t/c (K/J) |
| 电缆长度 | 3 m (标准), 5 m, 10 m (9.8 英尺 [标准], 16.4 英尺, 32.8 英尺) |
| 信号处理 | |
| 配置 | CompactConnect 或 IRmobile |
| 操作 | 自动化独立运行 |
| 功能 | 平均值、峰值保持、谷值保持、带阈值和迟滞的高级峰值保持、触发式信号输出、触发式峰值保持功能（可通过软件调节） |
| 常规 | |
| 尺寸 | M48x1.5 |
| 外壳材料 | 不锈钢 |
| 重量 | 600 g（21.2 盎司）（传感头） 420 g（14.8 盎司）（电子元件） |
| 重点 | 固定 |
| 原产国 | 德国 |
| 环境与认证 | |
| 工作温度范围 | -20 °C 至 70 °C （激光开启时为 50 °C） |
| 存储温度范围 | -40 °C 至 85 °C |
| 相对湿度 | 10 – 95 %，非冷凝 |
| 防护等级 | IP 65, NEMA 4 |
| 电磁兼容性 | 2014/30/EU |
| 冲击 | IEC 60068-2-27 (25 G 和 50 G) |
| 振动 | IEC 60068-2-6（正弦噪声） IEC 60068-2-64（宽带噪声） |
| 标准 | CE, UKCA, RoHS |
| 电源 | |
| 电源 | 8 – 36 V DC |
| 耗电量 | <250mW （带激光） |
| 零件编号 | OPTCTV1ML | OPTCTV1MH | OPTCTV1MH1 |
| 附加备注 | 1) 90% 能量 2) 环境温度 23 ± 5°C 时，物体温度 > 0°C ； 3) 环境温度 <18°C 和 >28°C 时，以较高者为准 4) 90% 值 5) 测量区域的直径 |
||
应用领域
软件
Optris CompactConnect 软件增强了 Optris 固定红外测温仪的功能，提供了各种监控、分析和控制功能，超越了基本的温度测量。它包括可视化温度趋势的温度-时间图表和文档记录功能。该软件支持数据记录、自动过程控制、通过配置设置对测温仪进行参数化以及设置可编程输出和输入。此外，它还提供了先进的信号处理功能。
Compact Connect
Optris IRmobile 允许用户使用 Android 智能手机或平板电脑设置和调试 Optris 红外测温仪或红外热像仪。这个工具在调试和对准红外热像仪的视野或调整配置时非常方便。该应用程序可以分析连接的红外热像仪的实时红外图像流，具有自动热/冷点检测功能。对于测温仪，可以显示温度-时间图或视频信号。该应用程序适用于大多数运行 5.0 及以上版本且支持 USB-OTG（On The Go）功能的 USB 端口的 Android 设备。
Google Play
下载
常见问题
CTVideo 支持开路集电极输出吗？
是的，支持额外的开路集电极输出。开路集电极输出是一个额外的报警输出。
CTVideo 可以离目标多远？
测量对象的尺寸和红外测温仪的光学分辨率决定了传感头和测量对象之间的最大距离。为了防止测量偏差，对象应填满光学视场。因此，测点应始终至少与对象一样大或更小。测点尺寸指90%的辐射能量。
如何对焦 CTVideo？
CTVideo 的可变光学系统允许平滑地对光学系统进行对焦。在传感器的后平面上有一个旋转按钮用于对焦光学系统。顺时针旋转旋钮可以将焦点调整到远处，逆时针旋转可以将焦点调整到近处。
如何用 CTVideo 瞄准？
CTVideo 集成了一个使用与红外检测器相同光学通道的视频摄像头。此外，传感器还具有交叉激光瞄准功能，可以在任何距离标记测量点的中心。视频和激光瞄准的结合使传感器能够完美对准目标。集成的激光瞄准支持光学系统的对准和对焦。测量点的位置通过视频图像中的圆圈显示。
激光是否危险？
测温仪的激光是2类激光，波长范围为500nm至650nm，功率小于1mW，符合EN 60825 1:2014标准。不要将激光直接对准人的或动物的眼睛！不要直视激光束。避免通过反射面间接暴露。
激光自动关闭？
在环境温度>50°C时，激光将自动关闭。激光应仅用于传感器的瞄准和定位。激光的持续使用可能会减少激光二极管的寿命，并可能导致传感器过热。
可以外部触发激光吗？
可以，但瞄准激光的电源线必须通过一个开关或按钮，该开关或按钮必须安装在距传感器安装位置不超过2米处，以确保安全。用户可以通过现场安装的开关或通过软件激活/禁用激光。
供货范围
- CTVideo 1M，带 3m 电缆
- 1个安装螺母
- 1个安装支架
- 5米USB电缆
- 快速入门指南
