PI 05M
适用于超高温材料的超短波长精密红外热像仪
- 高动态CMOS探测器，分辨率高达764 x 480像素
- 光谱灵敏度约为0.5 µm - 适用于熔融金属和激光工艺
- 宽测量范围，从900到2450°C
- 高达1 kHz的帧率，适用于快速工艺
- 模拟和数字输出，响应时间为1毫秒
35,995元起
联系我们获取报价
产品描述
Optris PI 05M是一款超短波长红外热像仪，将创新、经济性和精确性完美结合，用于非接触测量超高温目标的温度。它在0.50 – 0.54 μm的短波长红外范围内进行测量。Optris PI 05M专为精确分析熔融金属等极高温材料的温度以及利用NIR和CO2激光进行增材制造工艺而设计。为这些苛刻应用量身打造，它具有广泛的高温测量范围，并提供卓越的精度。
PI 05M配备视场为27° x 17°的镜头，能够提供详细且精确的热成像，即使在挑战性环境中也能进行准确的温度分析。这种特殊配置使其非常适合于热材料的精确温度分析和复杂的增材制造过程，提供关键的洞察力并促进精确控制。
通常，非光亮材料在长波光谱范围内保持一致的发射率，但金属和光亮材料在长红外波段中通常表现出低发射率，导致测量不一致。PI 05M的短波长范围与大多数金属材料的最高发射率相匹配，有助于实现更可靠的远程温度测量。此外，遵循普朗克辐射定律，短波长范围内发射的红外辐射显著增加，从而减少线性发射率问题对温度测量重复性的影响。因此，对于非常高温下光亮材料的精确温度测量，选择像PI 05M这样的超短波红外热像仪是非常推荐的。为了满足严苛的工业应用需求，这款短波长红外热像仪在精度、准确性和重复性方面优于长波长红外热像仪，特别是在挑战性环境中。
PI 05M的特殊光谱带宽为05M，连续测量范围为900至2450°C，非常适合测量熔融金属、超高温材料以及几乎所有NIR和CO2激光加工应用的温度。
该热像仪提供了多种帧率和子图像选项，适应不同的应用需求。在764 x 480像素的分辨率下，它以32 Hz的速度运行，提供详细的成像。当设置为382 x 288像素时，它可以实现更高的80 Hz帧率，非常适合捕捉快速移动的物体。对于更快速的应用，例如快速温度变化，它可以在72 x 56像素分辨率下以1 kHz的速度运行。
此外，该热像仪支持764 x 8像素分辨率下的1 kHz宽子图像模式，这对于线扫描应用特别有利，能够实现沿连续线的精确温度监控。这种多功能性确保了热像仪能够适应各种场景，在温度测量和成像任务中提供最佳性能和灵活性。
通过USB接口与计算机无缝连接，Optris PI 05M提供了通过PIX Connect软件许可访问高级软件功能的能力，如线扫描和图像合并。对于希望将经济实惠的红外热像仪与强大的免费软件平台相结合，以进行热图像处理和温度数据收集的研究人员和过程工程师来说，PIX Connect是无价的。此外，开发者套件还可供希望为特定应用定制软件解决方案的集成商使用。
PI 05M红外热像仪不仅仅是一个独立的产品，它还是一个多功能综合系统的一部分，旨在提供多样性和适应性。它兼容多种专为严苛环境条件设计的附件，确保其适用于各种设置。这些附件包括一个能够将热像仪工作温度范围扩展至315°C的水冷外壳。此外，还提供空气清洁装置，以保持镜头的清洁，确保即使在多尘环境中也能持续进行温度测量。
机械安装附件、电气接口和连接电缆也是兼容附件套件的一部分，所有这些都以吸引人的价格提供。这种兼容性确保了用户可以将PI 05M无缝集成到他们现有的系统中，提供可靠且高效的热成像解决方案。
产品规格
| 型号 | PI05M 27°x17° | |||
| 探测器 | ||||
| 光学分辨率 | 全分辨率：764 x 480 像素 子帧模式：382 x 288 像素 快速子帧模式：72 x 56 像素 *1) 线扫描：764 x 8 像素 *1) |
|||
| 像素间距 | 15 µm | |||
| 探测器 | CMOS | |||
| 光谱范围 | 500 – 540 nm | |||
| 光学滤镜 | 无 | |||
| 帧率 | 全分辨率：32 Hz 子帧模式：80 Hz（可切换至 27 Hz） 快速子帧模式：1 kHz *1) 线扫描：1 kHz *1) |
|||
| 光学 | ||||
| 视场角 | 27°x17° | |||
| 焦距 [毫米] | 25 | |||
| F值 | 1.8 | |||
| 光学分辨率 | 561:1 | |||
| 到目标的最小距离 | 300 mm | |||
| 可更换光学器件 | 可以 | |||
| 测量 | ||||
| 物体测量范围 | 子帧模式：900°C 至 2450°C 全分辨率：950°C 至 2450°C 快速子帧模式和线扫描：1100°C 至 2450°C |
|||
| 精度 | 读数的 ±1 % (小于2000 °C)/ 读数的 ±2 % (大于2000 °C) *2) | |||
| 热灵敏度 (NETD) | < 2 K (1400 °C) <4 K (>1400 °C) |
|||
| 最小可检测点大小 IFOV: 1像素 | 0.1mm | |||
| 最小可测量点大小 MFOV | 0.4mm | |||
| MFOV测量视场 | 4×4 像素 | |||
| 预热时间 | 10 分钟 | |||
| 发射率/透过率/反射率 | 可调：0.100…1.100 | |||
| 接口 | ||||
| 接口 | USB 可选：USB GigE（PoE）接口 |
|||
| 支持的协议 | ||||
| 兼容软件 | PIXConnect, ConnectSDK, EasyAPI, ExpertAPI | |||
| 模拟输入/输出 | ||||
| 直接输出/输入 | 1x 模拟输出 (0/4-20 mA) 1x 输入（模拟或数字）；光隔离 |
|||
| 可选工业过程接口 (PIF) | 2个0-10 V输入，数字输入（最大24 V）， 3个0/4-20 mA输出，3个继电器（0-30 V/400 mA）， 故障安全继电器 |
|||
| 电缆长度 | USB: 1 米 (3.3 英尺) (标准), 3 米 (9.8 英尺), 5 米 (16.4 英尺), 10 米 (32.8 英尺), 20 米 (65.6 英尺) |
|||
| 图像处理 | ||||
| 配置 | 通过 PIXConnect | |||
| 操作 | 计算机支持 | |||
| 功能 | 测量高温金属表面和熔融金属，可测量感兴趣区域，具有线扫描、事件捕获、合并、报警、比较功能、 温度-时间图、温度分布、记录与播放、触发等功能。 |
|||
| 常规 | ||||
| 尺寸 | 46 x 56 x 88 – 129 mm（取决于镜头和焦点位置） | |||
| 外壳材料 | 铝制外壳 | |||
| 重量 | 245 – 311 g，(取决于镜头) | |||
| 三脚架 | 1/4-20 UNC | |||
| 对焦 | 手动 | |||
| 原产国 | 德国 | |||
| 环境与认证 | ||||
| 工作温度范围 | 5…50°C | |||
| 存储温度范围 | -40…70 °C | |||
| 相对湿度 | 20 – 80 %，无凝结 | |||
| 防护等级 | IP67, NEMA-4 | |||
| 电磁兼容性 (EMC) | 2014/30/EU | |||
| 抗冲击性 | IEC 60068-2-27 (25 G and 50 G) | |||
| 抗振动性 | IEC 60068-2-6（正弦波） IEC 60068-2-64（宽带噪声） |
|||
| 标准 | CE, UKCA, RoHS | |||
| 电源 | ||||
| 电源 | USB | |||
| 功耗 | 最大 2.5 W | |||
| 零件编号 | OPTPI05MO27T245 | |||
| 附加备注 | 1) 子帧可以放置在完整视场 (FOV) 的任意位置 2) 对于 1 kHz 模式：读数的 ±1.5%（<2000°C）/ 读数的 ±2.5%（>2000°C） |
|||

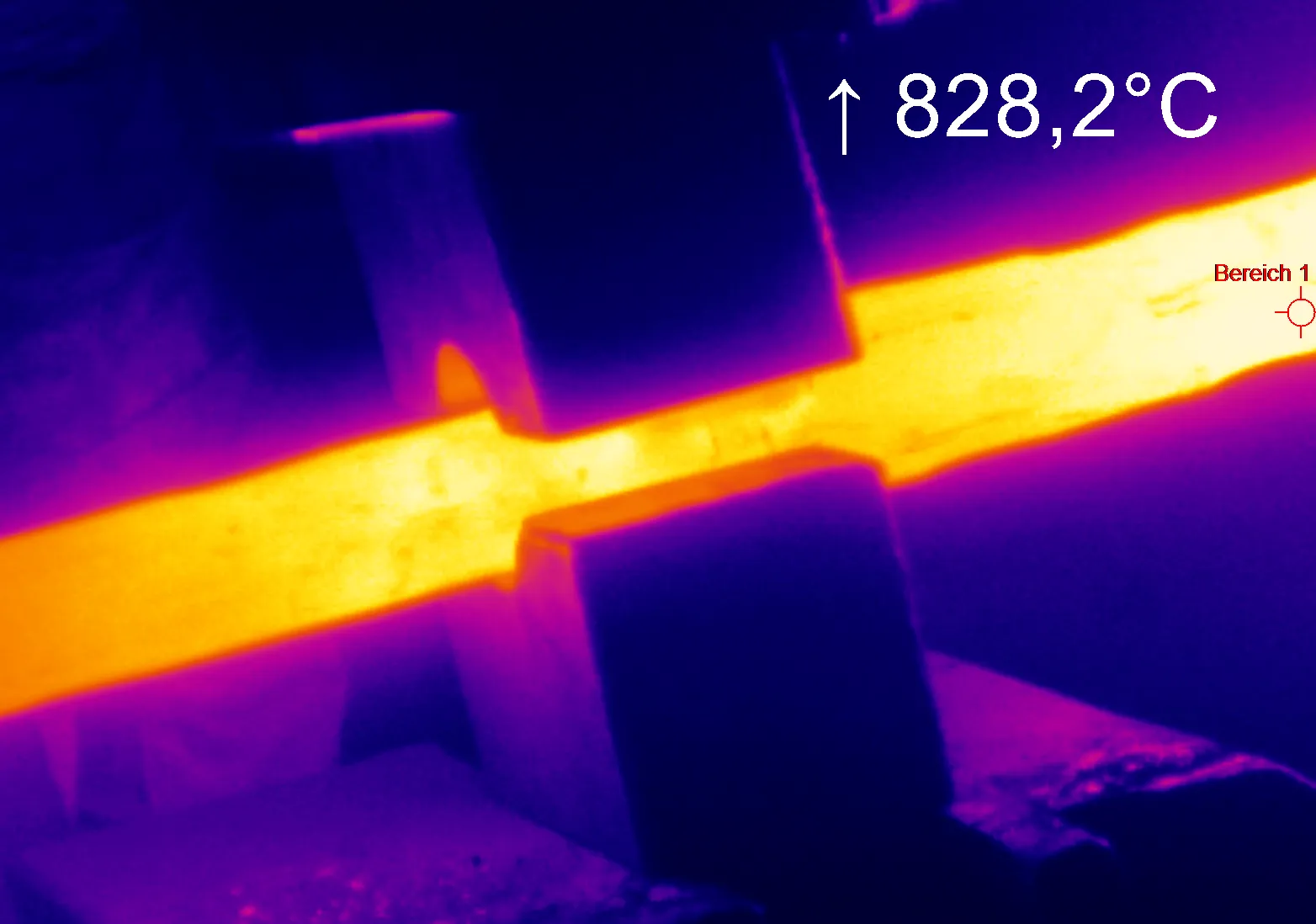

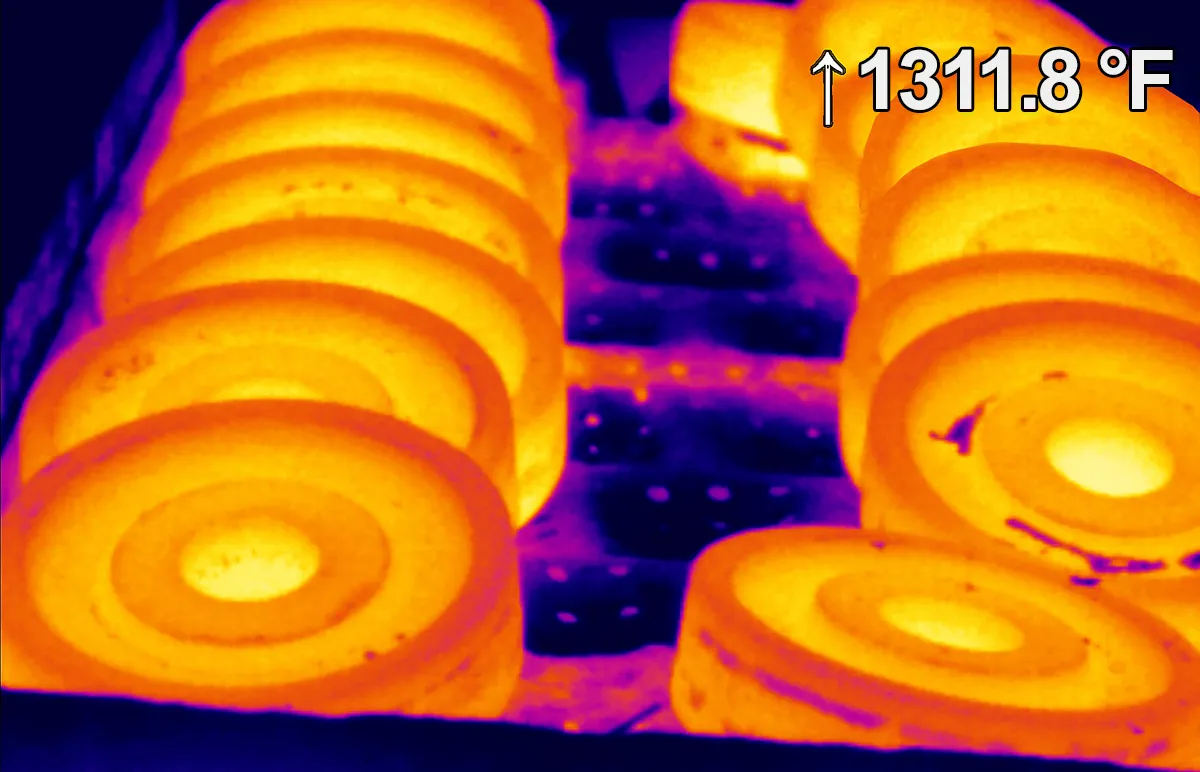

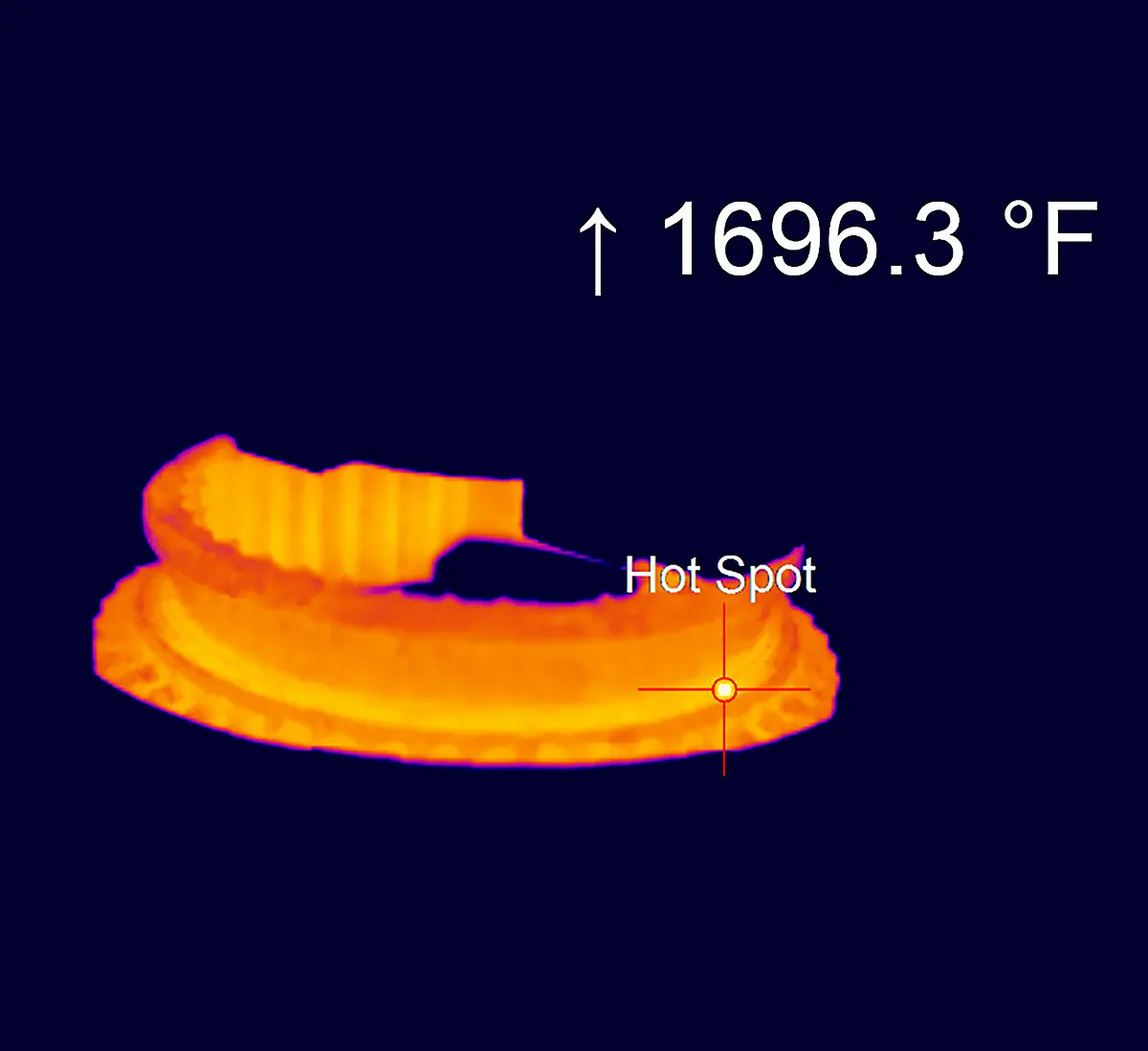

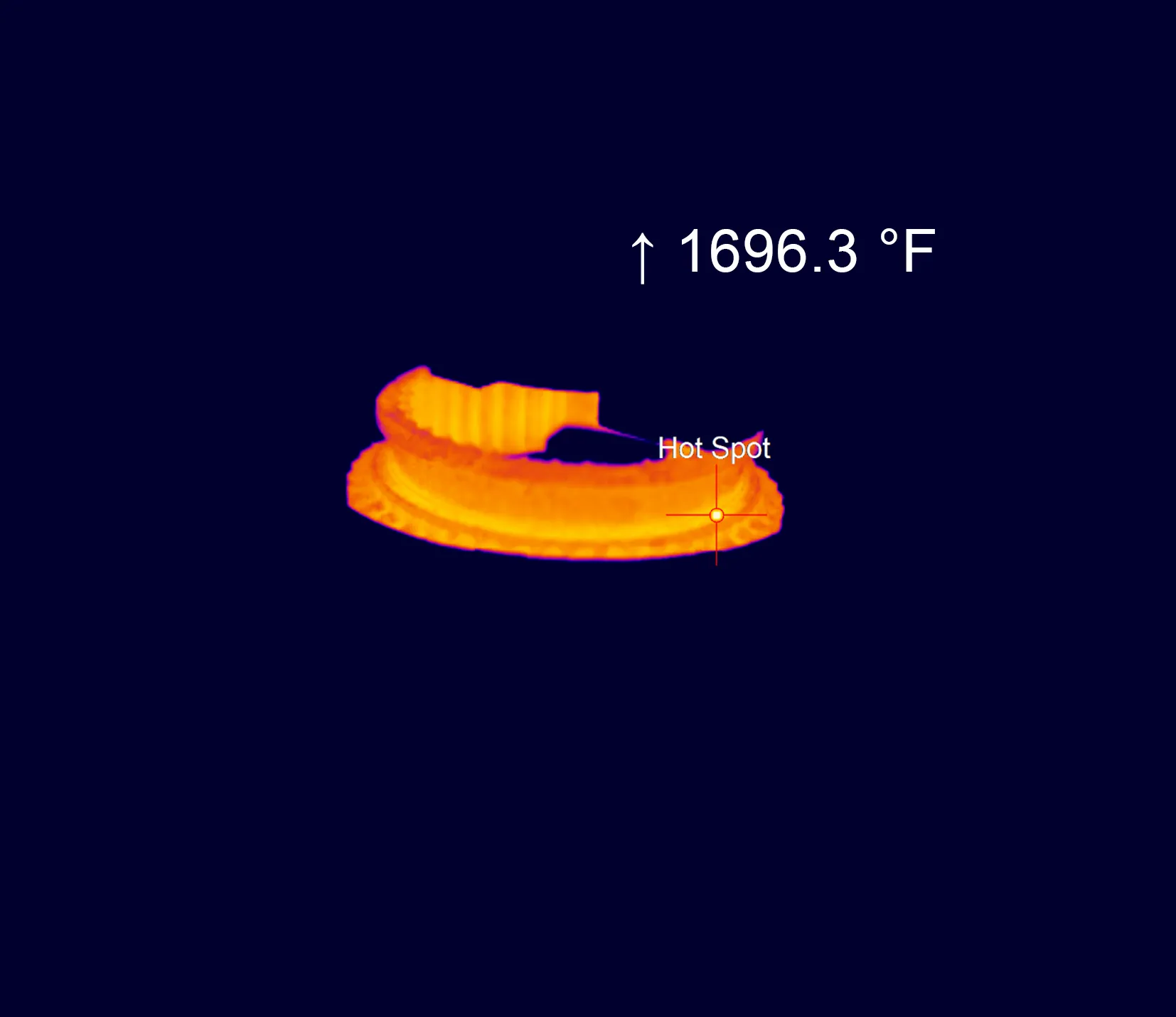

应用领域

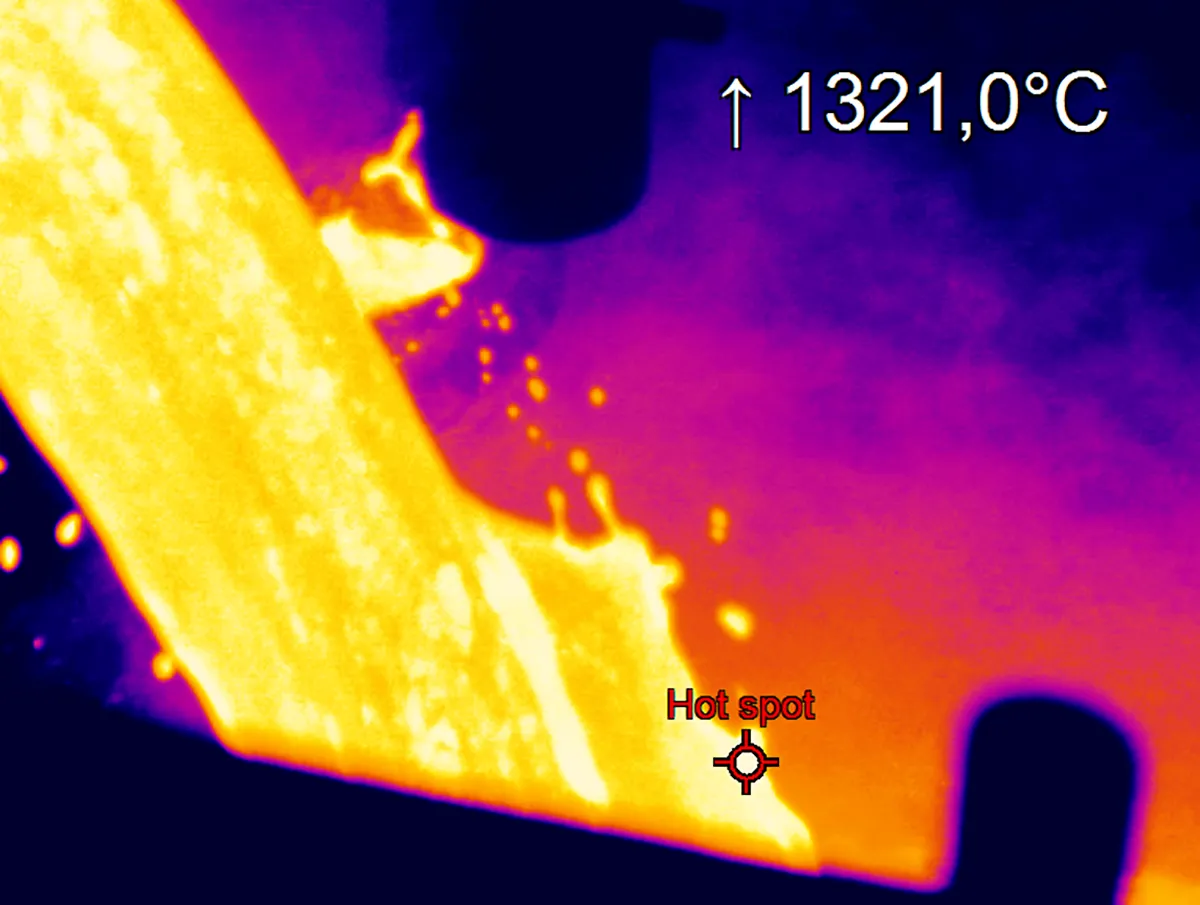

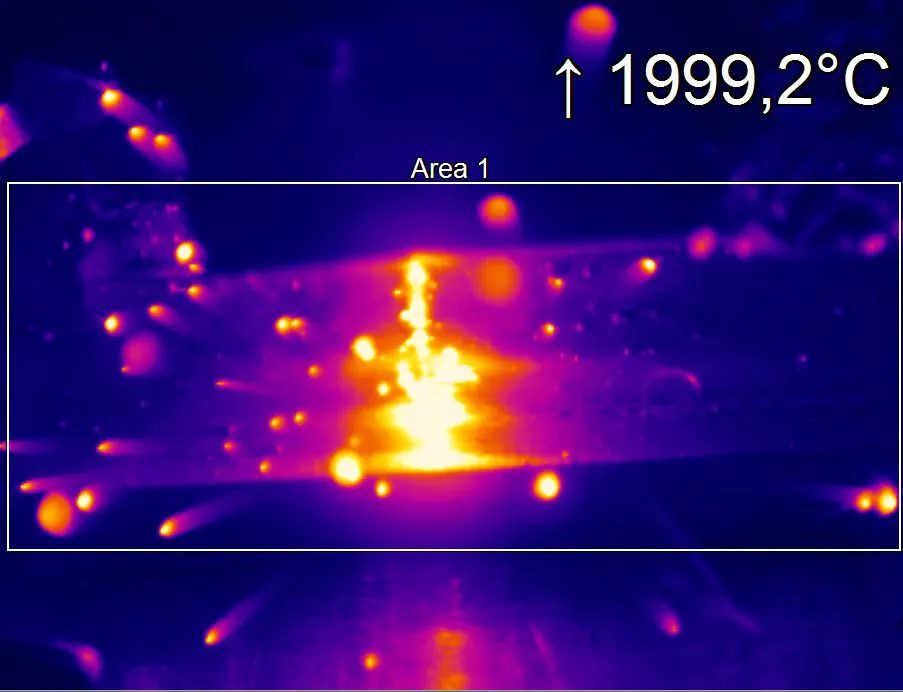

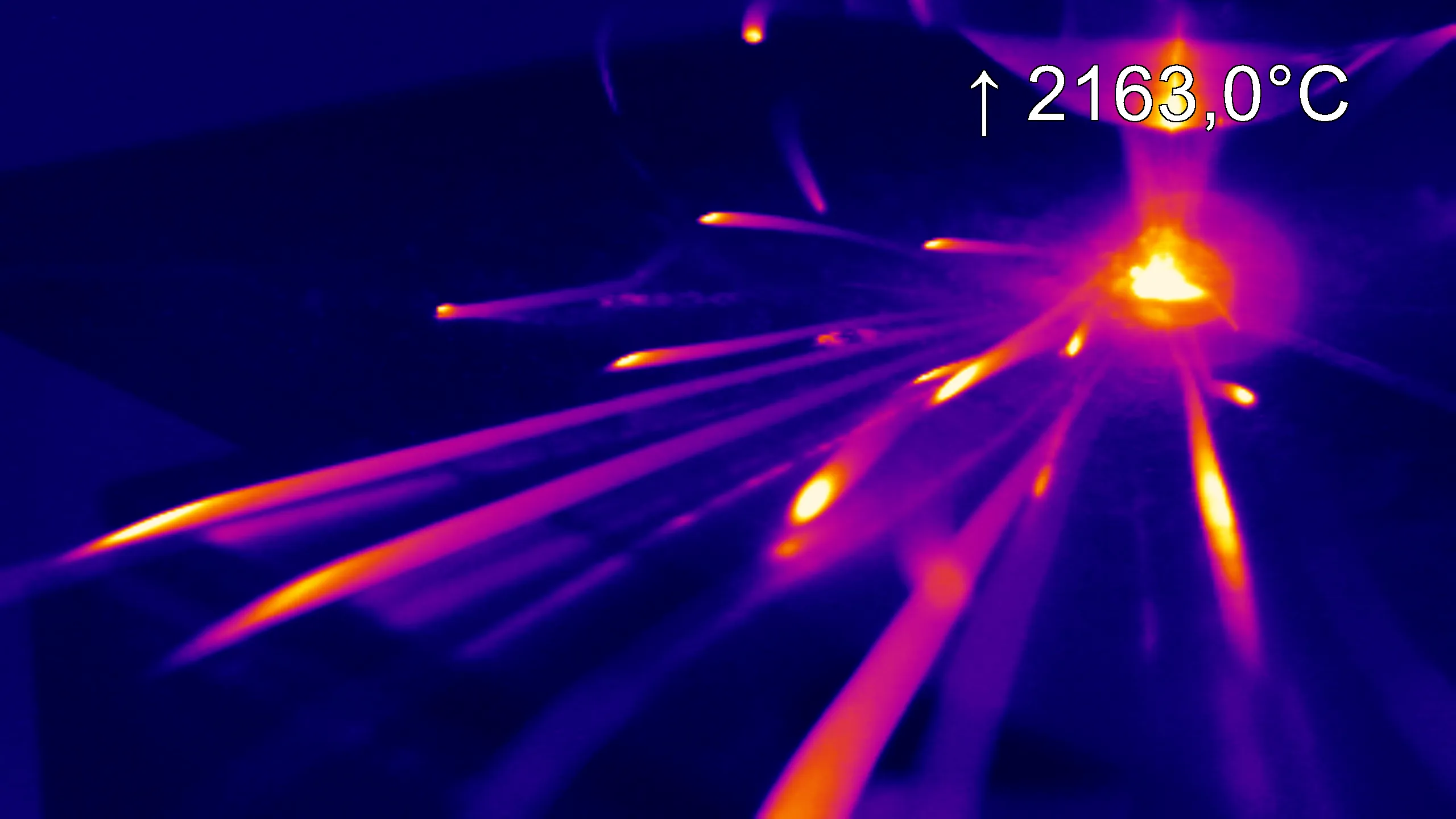

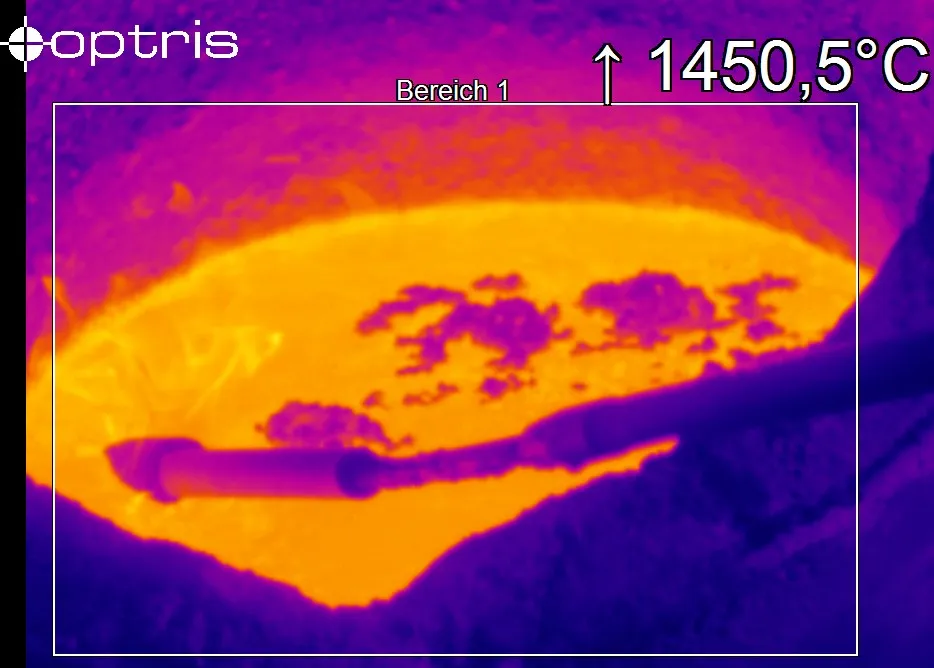

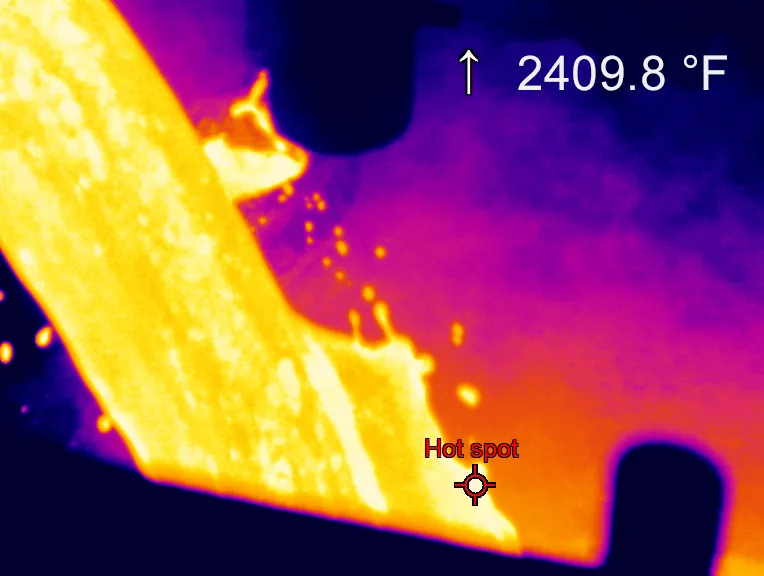

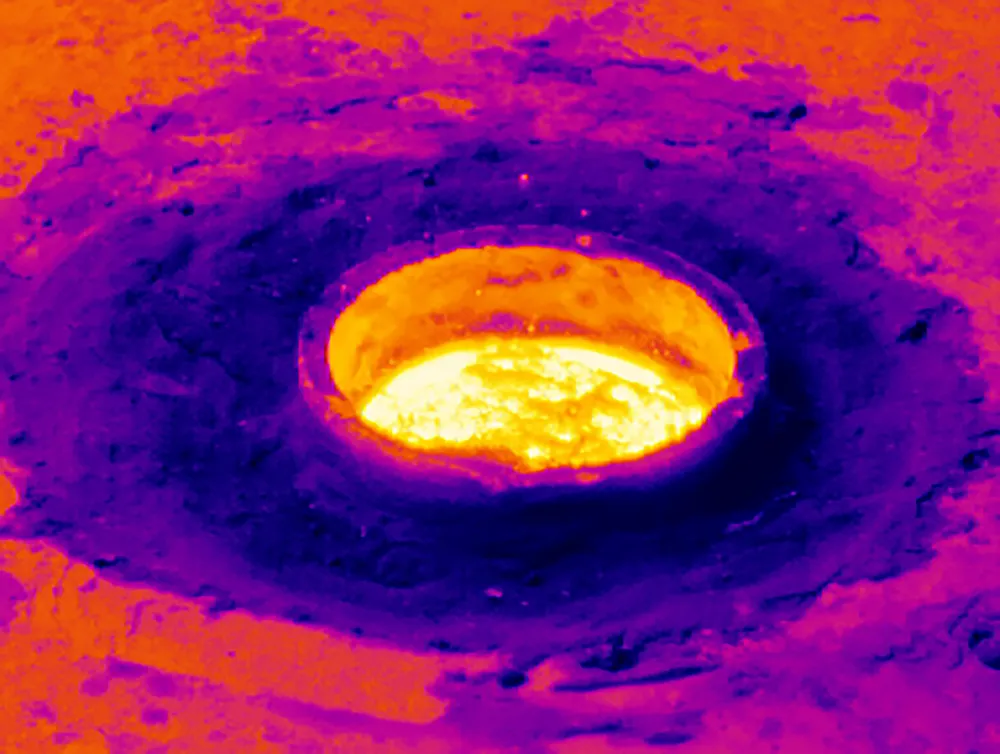

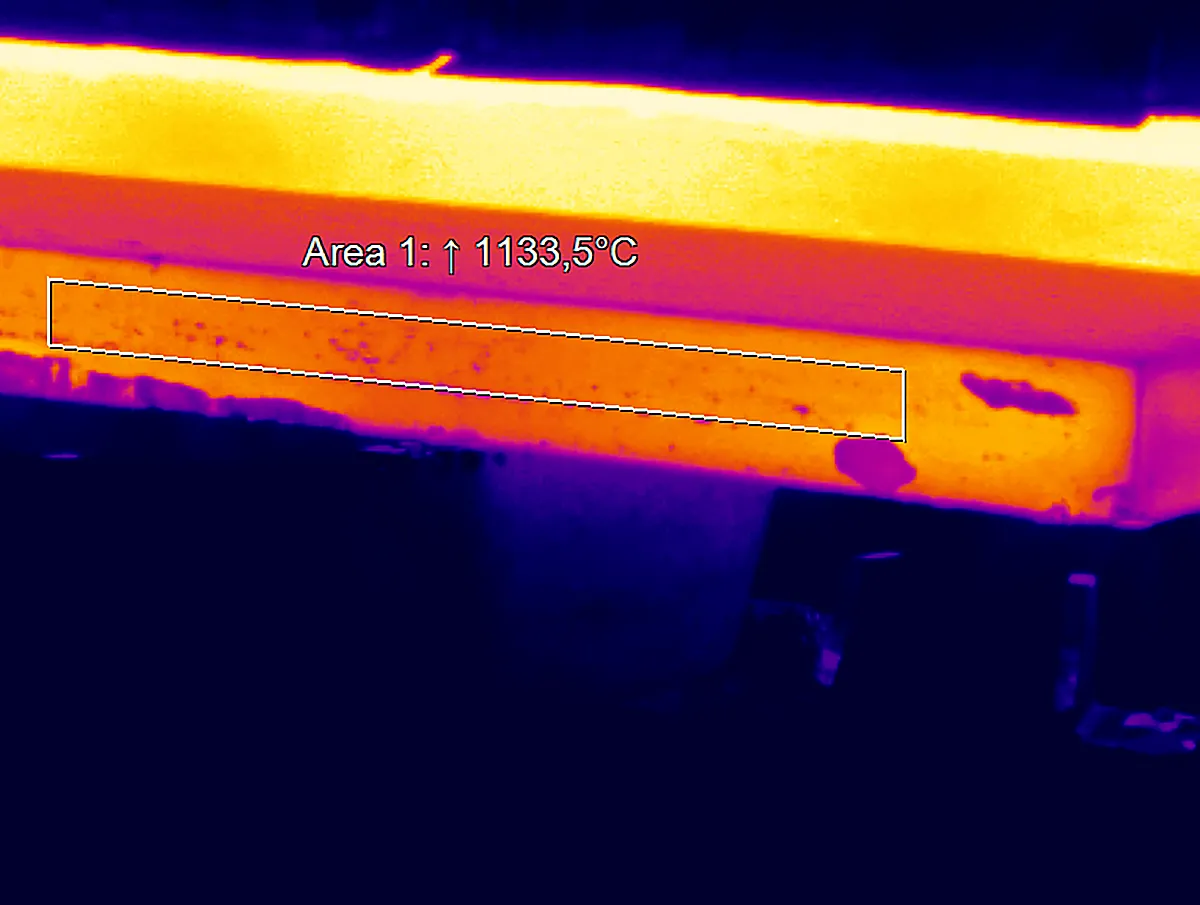

短波红外热像仪 Optris PI 05M 非常适用于激光加工应用，因为它能有效屏蔽540 nm以上的辐射。500 nm左右的光谱范围不易受到周围环境影响，从而即使在发射率变化的情况下也能确保精确的测量。因此，PI 05M 非常适合用于熔融金属的温度测量。
软件
Optris PIX Connect 热成像软件包含在内，并且是免费的。
所有红外热像仪都附带 Optris PIX Connect 热成像软件，该软件专为热图像的广泛文档记录和分析而开发。基于 Windows 的 PIX Connect 软件使用户能够根据特定需求定制红外热像仪。它可以分析实时和录制的温度数据，并触发报警信号进行过程集成。
充分利用 Optris 红外热像仪的关键在于正确配置。这包括详细的设备特定配置，如帧率、测量范围调整、外部通信设置和 USB/以太网配置。此外，PIX Connect 还支持通过互联网进行固件更新和配置文件下载。
PIX Connect
Optris 为我们的 Xi 和 PI 热成像仪提供了多种不同的 SDK。根据操作平台、红外热像仪、编码语言和硬件平台的不同，可以使用不同的软件接口：
SDK
Optris IRmobile 允许用户使用 Android 智能手机或平板电脑设置和调试 Optris 红外测温仪或红外热像仪。这个工具在调试和对准红外热像仪的视野或调整配置时非常方便。该应用程序可以分析连接的红外热像仪的实时红外图像流，具有自动热/冷点检测功能。对于测温仪，可以显示温度-时间图或视频信号。该应用程序适用于大多数运行 5.0 及以上版本且支持 USB-OTG（On The Go）功能的 USB 端口的 Android 设备。
Google Play
下载
常见问题
我能信任单个像素的温度测量吗？
由于红外光学的衍射极限性质，光学分辨率和图像质量在物理上受到限制。因为单个像素的尺寸与红外波长在同一范围内，用户应确保目标大于热像仪的MFOV（测量视场）。
如何对热像仪进行对焦？
旧版本的相机有一个带有保护窗口的附加镜筒。请移除镜筒，通过旋转镜头来对焦。
我可以用 PI 05M 测量金属吗？
可以，PI 05M 专为高温金属对象设计和优化。
PI 05M 可以用多个镜头校准吗？
PI 05M 有六种不同的镜头选项，每种镜头都可以替换安装在热像仪上的镜头。每个镜头在不同程度上会衰减红外信号，需要与热像仪一起校准以提供准确的温度测量。因此，最好在初始订单中包含未来可能需要的镜头选项。
如果我在购买第一个 PI 05M IR 热像仪时没有订购多个红外镜头，可以以后再购买吗？
可以。Optris 经常进行售后红外镜头校准，但您需要将热像仪送回 Optris，以便在校准过程中正确考虑新镜头的衰减效应。
如果我更换镜头，如何加载不同的校准文件？
每种镜头组合的校准文件都可以在 Optris 服务器上获取，并在连接到互联网时加载到您的 PC 上以启动加载过程。此外，红外热像仪附带的软件和校准文件的 USB 驱动器也会随热像仪一起提供。
PI 05M 是在哪里制造的，是否包含来自美国或欧盟以外的内存组件？
PI 05M 是在德国柏林设计、制造和校准的。一些电子组件可能来自欧盟或美国以外的地区。不过，重要的是，PI 05M 不会在易失性内存中存储任何热图像或温度值。PI 05M 仅在运行 PIX Connect 软件的客户 PC 上存储完整的热图像、热视频（.ravi 文件）和温度值。热像仪电子设备内部使用的内存组件可能来自欧盟或美国以外的地区，用于存储参考图片（也称为暗图片）和一些用于校正温度漂移的参考温度。这些内存元素在热像仪头断电时会被删除。
PI 05M 有 Wi-Fi 或其他通信功能吗？
PI 05M 没有任何用于外部通信的电子组件。
PI 05M 可以在没有电脑连接的情况下工作吗？
PI 05M 必须连接到安装了 Optris PIX Connect 软件的 PC 才能生成热图像和远程温度测量。通过在热像仪头部消除处理并利用 PC 的处理能力，可以减小热像仪头的尺寸并提高环境工作温度。Optris Xi 系列红外热像仪支持自主操作（无需使用 PC）。
PI 05M 可以将点或区域的温度信息发送到我的 PLC 吗？
PI 05M 可以通过热像仪背面的过程接口连接发送温度信息或温度警报。相机随附的电缆包含集成的电子设备和接线端子块。它可以在 PIX Connect 软件中编程为模拟输入（AI）和数字输入（DI）以控制热像仪，或作为模拟输出（AO）以控制过程。信号电平始终为 0-10 V（DI = 24 V）。另有一个可选的工业过程接口，可向用户提供的 PLC 传输多达三个独立的温度值或警报。对于超过三个区域的输出要求，可使用 USB-RS485 适配器。
供货范围
- 红外热像仪 PI 05M
- USB 电缆（1 米）
- 输出/输入电缆（1 米），包括接线端子块
- 三脚架
- 户外坚固运输箱（IP67）
- 软件包 optris PIX Connect
- 快速入门指南
