PI 450i CM

维护配电网对于维持我们当前的生活方式至关重要。电网是所有事物的基础，从食品和水供应到工厂、网络、安全系统、银行以及所有电气设备。没有电力，现代社会无法运作，这给能源供应公司带来了越来越大的压力。老化的基础设施和对低成本能源日益增长的需求加剧了变电站和电网的压力，增加了代价高昂且具有破坏性的限电和断电风险。为了防止公用设施的崩溃或破坏，需要可靠的解决方案来增加容量、保持可靠性并控制成本。

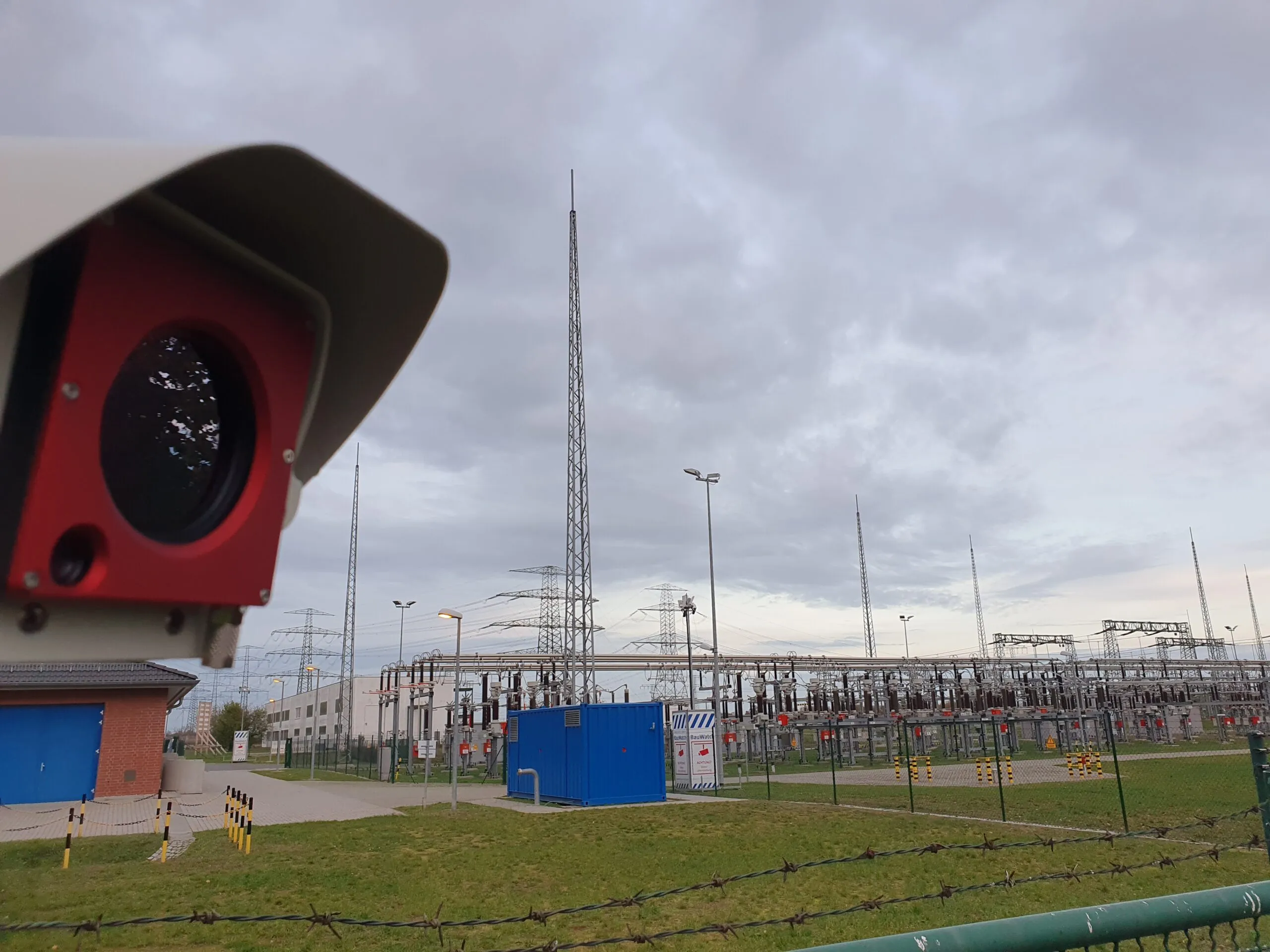

了解变电站中组件的热分布是至关重要的。这些组件中的电阻会导致其随着时间的推移而退化，有时会迅速退化。当电流通过这些退化区域时，能量会以热量的形式散发出来。热成像可以可视化这些问题，并识别潜在的故障。公用设施公司越来越认识到，使用手持设备进行现场红外扫描并不是监控关键变电站组件温度的最有效方式。在高峰负荷期间将热成像技术员安置在每个变电站，当问题最有可能显现时，这是一项挑战。

作为预防性维护计划的一部分，热成像仪可以在故障发生前检测到电力设施的故障，有助于控制成本。如果关键的变电站组件（如变压器）过热并发生故障，这对电力公用事业来说可能是毁灭性的。固定安装的红外热像仪可以24/7监控关键组件，最大限度地识别由于温度升高而可能需要维修或更换的组件。然而，红外热像仪的广泛部署由于其高昂的单价一直受到限制。

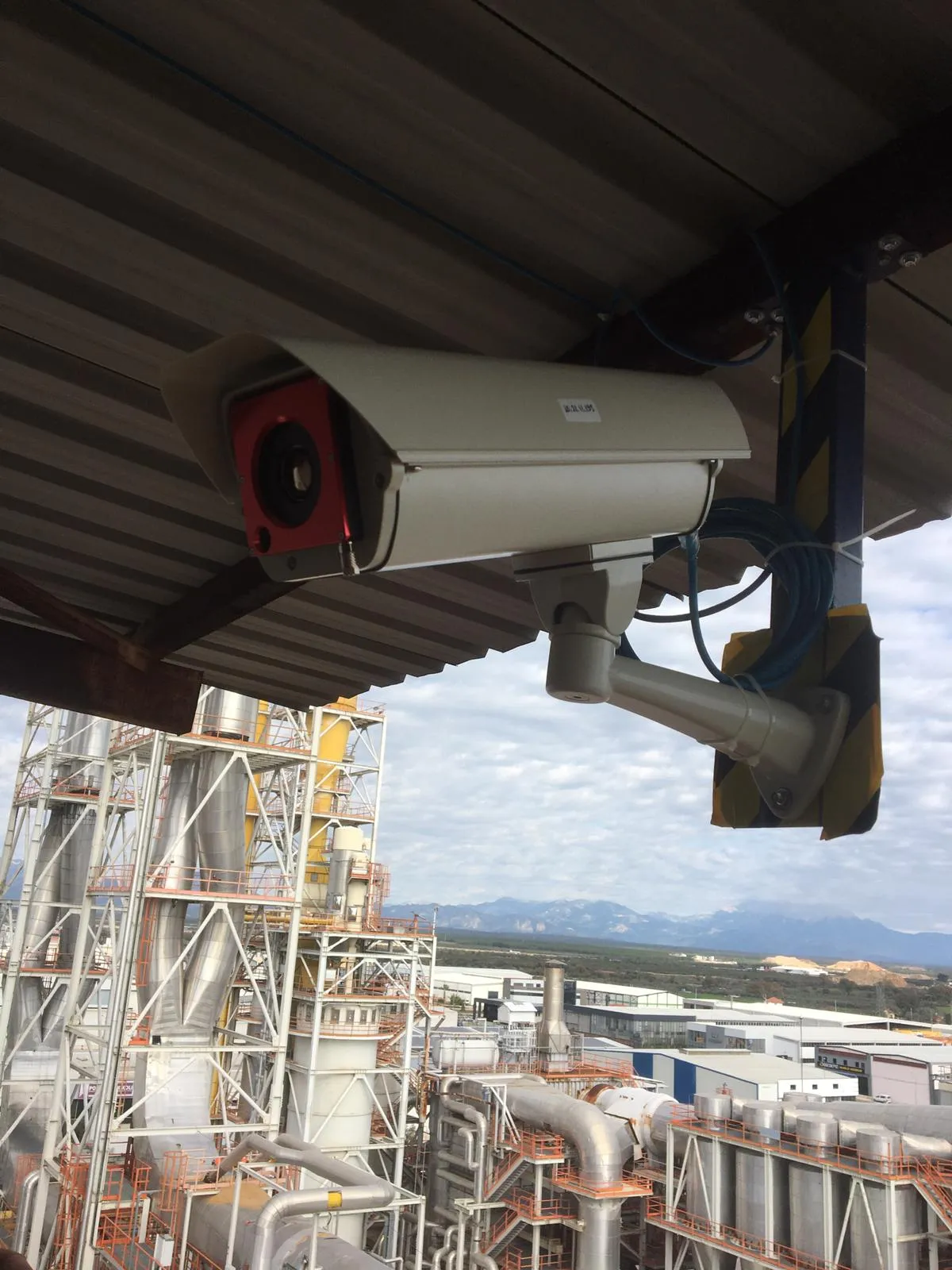

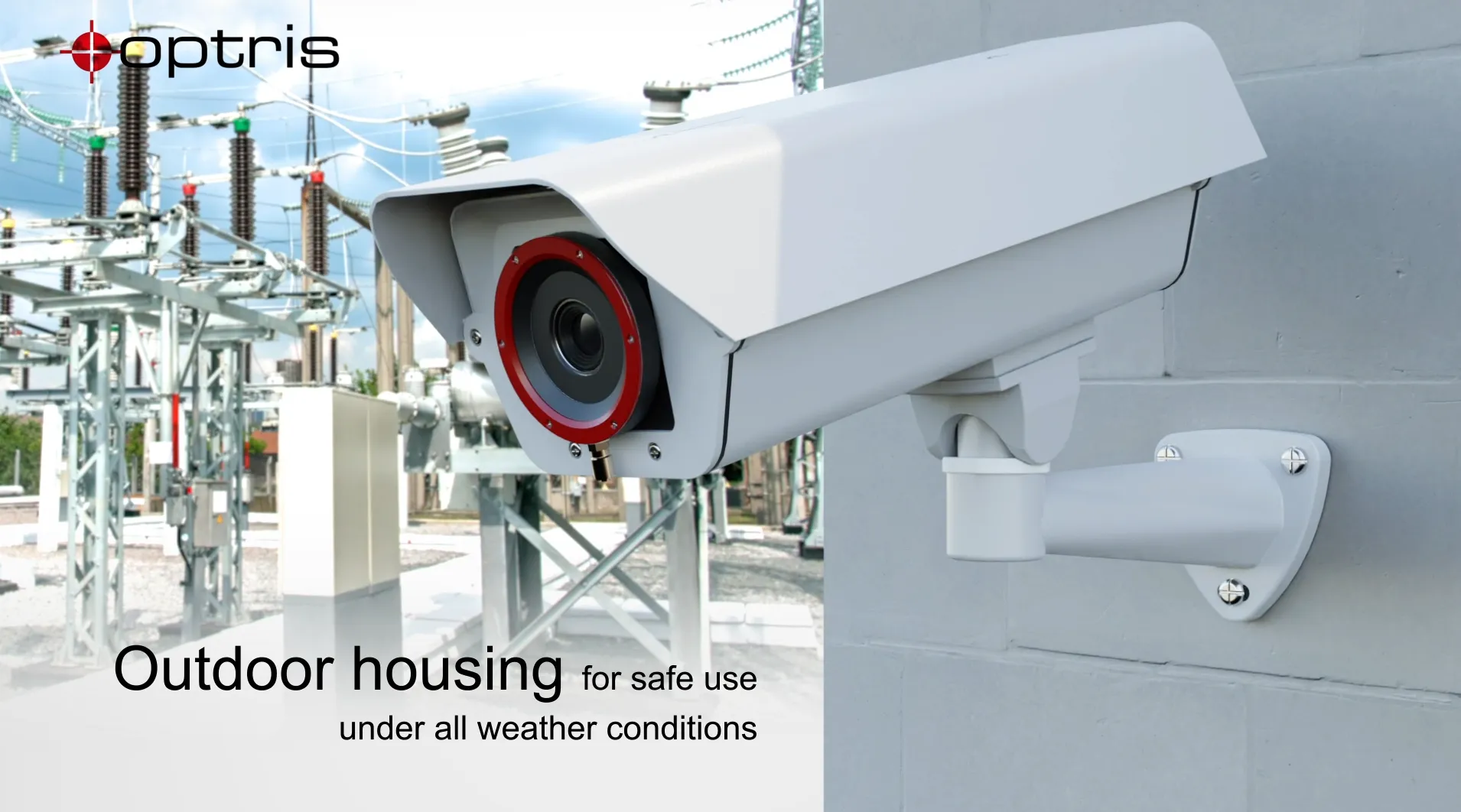

PI 450i CM 套装满足了工业户外环境中连续监测的需求。这个全面的套装整合了所有必要组件，有效地监控设备和火灾隐患，当设备过热或着火温度指示火灾开始时，提供早期报警。套装包括红外摄像机、带风扇和加热元件的户外外壳、前窗空气吹扫器、高分辨率视频摄像机和用于远距离视频传输的USB千兆服务器。

PI 450i CM 套装的一个关键特点是其宽广的工作温度范围，从 -40°C 到 60°C。这种能力确保了系统在极冷和极热的气候中都能可靠使用，使其非常适合在沙漠等恶劣环境中应用。这种灵活性使得 PI 450i CM 套装能够在各种环境中部署，确保在最具挑战性的条件下进行连续监测和保护。

通过将这些元素整合并标准化为一个单一套装，PI 450i CM 套装可以以实惠的价格进行销售，相较于定制安装提供了显著的节约。通过从多个安装位置监控更多区域，提高了火灾安全性。该系统的成本效益支持全面的区域覆盖和更有效的早期火灾检测解决方案。

PI 450i CM 套装检测策略的核心是利用高分辨率382 x 288红外热像仪的每一个像素来识别热点。PI 450i 热成像仪内的高速处理器持续扫描视野内的热点，超过用户定义的温度阈值时发出警报。PI 450i 红外热像仪包括一个过程接口端口，能够向外部控制设备或洒水系统发送警报信号。可以集成额外的过程接口模块，在热像仪视野内的不同位置设置火警温度，提高系统检测和响应潜在火灾隐患的能力。

该系统还支持将高分辨率的热图像和视频图像传输到配备 PIX Connect 软件的控制室 PC。该软件可以配置为显示来自不同安装位置的多张图像，提供实时热视频回放，以识别误报，如挖掘机排气管或阳光反射在光亮金属表面上的情况。这个功能在防止不必要的火灾控制系统启动或紧急疏散中至关重要。

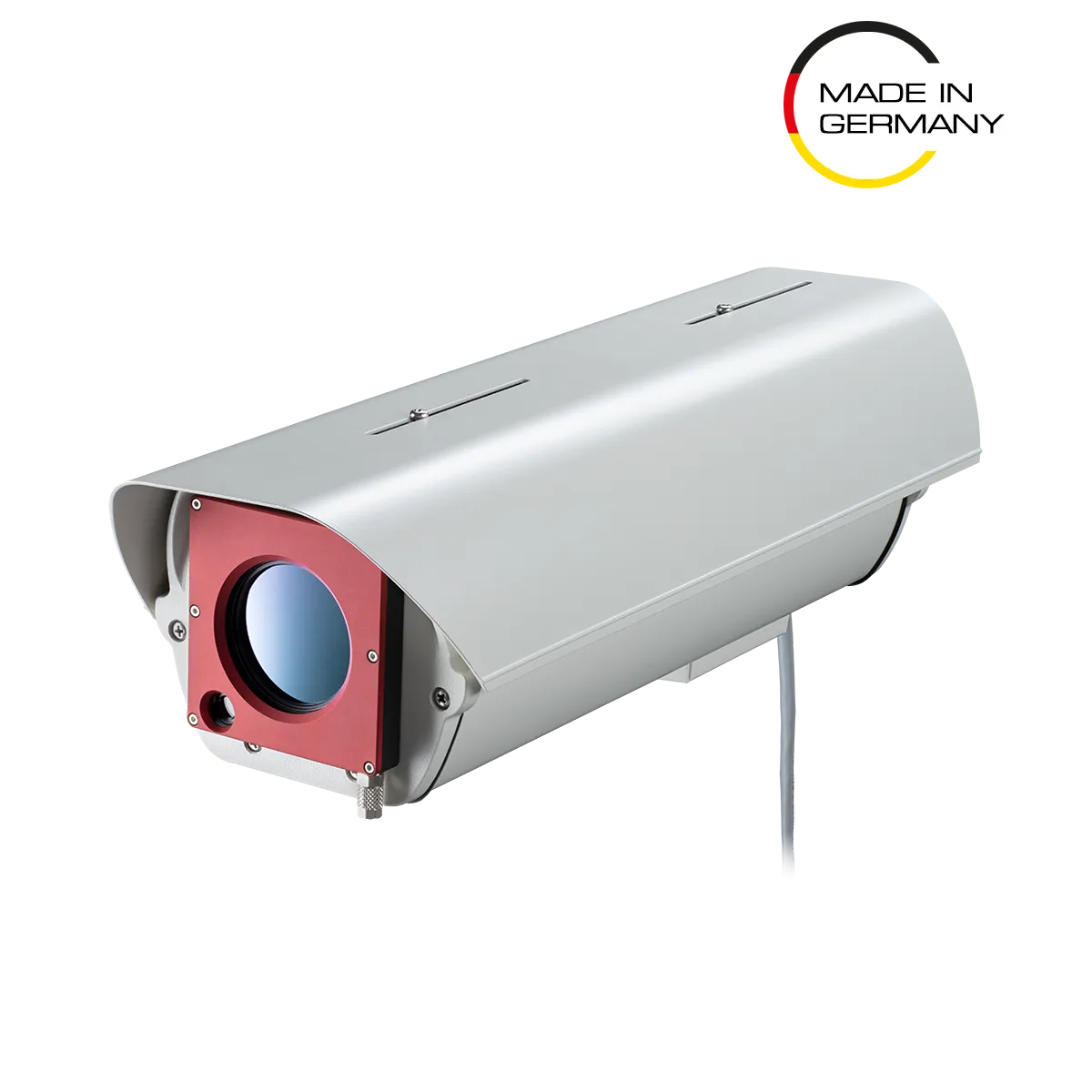

PI 450i CM 套装在德国设计和制造，是一种全面且经济实惠的早期火灾检测解决方案。全球的工程师可以提供安装问题的协助，确保系统在各种工业环境中有效实施和运行。PI 450i CM 套装的可靠性、经济性和先进功能使其成为公用设施公司增强监控能力和维护配电网完整性的理想选择。

Optris PIX Connect 热成像软件包含在内，并且是免费的。
所有红外热像仪都附带 Optris PIX Connect 热成像软件，该软件专为热图像的广泛文档记录和分析而开发。基于 Windows 的 PIX Connect 软件使用户能够根据特定需求定制红外热像仪。它可以分析实时和录制的温度数据，并触发报警信号进行过程集成。
充分利用 Optris 红外热像仪的关键在于正确配置。这包括详细的设备特定配置，如帧率、测量范围调整、外部通信设置和 USB/以太网配置。此外，PIX Connect 还支持通过互联网进行固件更新和配置文件下载。 PIX Connect

Optris 为我们的 Xi 和 PI 热成像仪提供了多种不同的 SDK。根据操作平台、红外热像仪、编码语言和硬件平台的不同，可以使用不同的软件接口： SDK

Optris IRmobile 允许用户使用 Android 智能手机或平板电脑设置和调试 Optris 红外测温仪或红外热像仪。这个工具在调试和对准红外热像仪的视野或调整配置时非常方便。该应用程序可以分析连接的红外热像仪的实时红外图像流，具有自动热/冷点检测功能。对于测温仪，可以显示温度-时间图或视频信号。该应用程序适用于大多数运行 5.0 及以上版本且支持 USB-OTG（On The Go）功能的 USB 端口的 Android 设备。 Google Play

PI 450i CM是否受出口管制？

PI 450i的高分辨率使其符合欧盟和美国市场的出口管制要求。请咨询当地合规部门，以了解在美国或欧洲市场以外的出口管理程序。

我可以使用PI 450i CM测量金属温度吗？

大多数金属目标的发射率较低，容易反射来自目标表面附近区域的热量。具有长波探测器的红外热像仪，如PI 450i，特别容易受到这种低发射率效应的影响。因此，在测量金属目标时，最好使用短波热像仪，如Optris PI 1M（链接）。除非可以对金属部件进行涂层或喷漆以提高表面发射率，否则不建议使用长波红外热像仪。在金属表面有粗糙纹理或存在孔洞和缝隙的情况下，测量内部温度也可以提高发射率。

PI 450i CM在哪里制造，其内存组件是否来自美国或欧盟以外的地方？

PI 450i CM在德国柏林设计、制造和校准。一些电子组件可能来自欧盟或美国以外的地方。但需要注意的是，PI 450i不在易失性内存中存储任何热图像或温度值。PI 450i只在客户PC中存储完整的热图像、热视频（.ravi文件）和温度值，这些PC上运行着操作热像仪所需的PIX Connect软件。热像仪内部使用的内存组件可能来自欧盟或美国以外的地方，用于存储非均匀性校正挡板或标记的参考图像（也称为暗图像）以及一些用于校正温度漂移的参考温度。这些内存元素在热像仪断电时会被删除。

PI 450i CM可以在没有电脑连接的情况下运行吗？

PI 450i必须连接到加载了Optris PIX Connect软件的PC才能生成热图像和远程温度测量。通过将处理功能放在PC上，热像仪头的尺寸可以减小，环境操作温度可以提高。Optris Xi系列红外热像仪支持自主操作（无需PC）。

PI 450i可以将温度信息从热点或区域发送到我的PLC吗？？

PI 450i可以通过热像仪后部的过程接口连接发送温度信息或温度报警。热像仪附带一根集成电子设备和接线端子的电缆，可以在PIX Connect软件中编程为模拟输入（AI）和数字输入（DI）来控制热像仪，或者作为模拟输出（AO）来控制过程。信号电平始终为0-10V（DI = 24V）。还提供了一个可选的工业过程接口，最多可以向用户提供的PLC传递三个独立的温度值或报警。对于需要输出超过三个区域的应用，还可以使用USB-RS485适配器。

温度测量对基于红外热像仪的早期火灾检测系统重要吗？

是的，尤其是在需要自动报警的情况下。在某些市场上，认证机构正在制定温度测量能力的要求，以准确地信号温度上升20°C的情况

我可以使用热安全成像仪对热点进行报警吗？

虽然为安全应用开发的热成像仪可能容易在图像上识别热点，但不专门用于测量温度热像仪可能难以对一系列具有独特温度报警阈值的目标提供报警。因为一些潜在的点火区域在点燃之前会变热，在某些情况下，建立较低的报警或“预报警”温度阈值可能是明智的。当即使是细微的温度升高也可能表明潜在的火灾威胁时，设计和校准用于准确测量环境温度目标的热像仪可能是更好的解决方案。

红外热像仪的分辨率重要吗？

几乎总是如此。大多数红外热像仪可以在像素或像素组超过用户设定的阈值时发出报警。如果要监测的目标（例如一小块木屑）非常热但仅占热成像像素的一部分，热像仪将报告木屑温度和周围环境温度的平均值。

在什么情况下较低分辨率和更实惠的红外热像仪适用于特定应用？

当要监测的点大小与一个像素或像素组大小相同时。例如，在大型炉子的侧面进行测量时，了解平均温度是重要的，但不需要测量炉墙上的一个小点。

我怎么知道像素对准确测量来说太大了？

制作温度测量热成像仪的红外热像仪供应商通常会在其网站上提供一个点大小计算器。该计算器应在输入热像仪、光学元件和目标距离时，显示单个像素（IFOV）的几何尺寸。

单个像素或IFOV是否总是足够大，能够提供与热像仪规格一致的测量？

不总是。虽然可以使用单个像素检测温度升高，但所有红外热像仪需要超过一个像素才能准确测量温度。一个3×3像素矩阵通常被用作定义符合指定热像仪精度的像素覆盖范围的经验法则。然而，这可能会因热像仪和红外探测器间距（大小）的不同而显著变化。要确定真实的测量视场（MFOV），请使用Optris光学计算器或与制造商联系以确定MFOV。

我曾使用手持热像仪测量我设施中重要的机械和电气设备的温度。PI 450i CM系统可以用于这些应用吗？

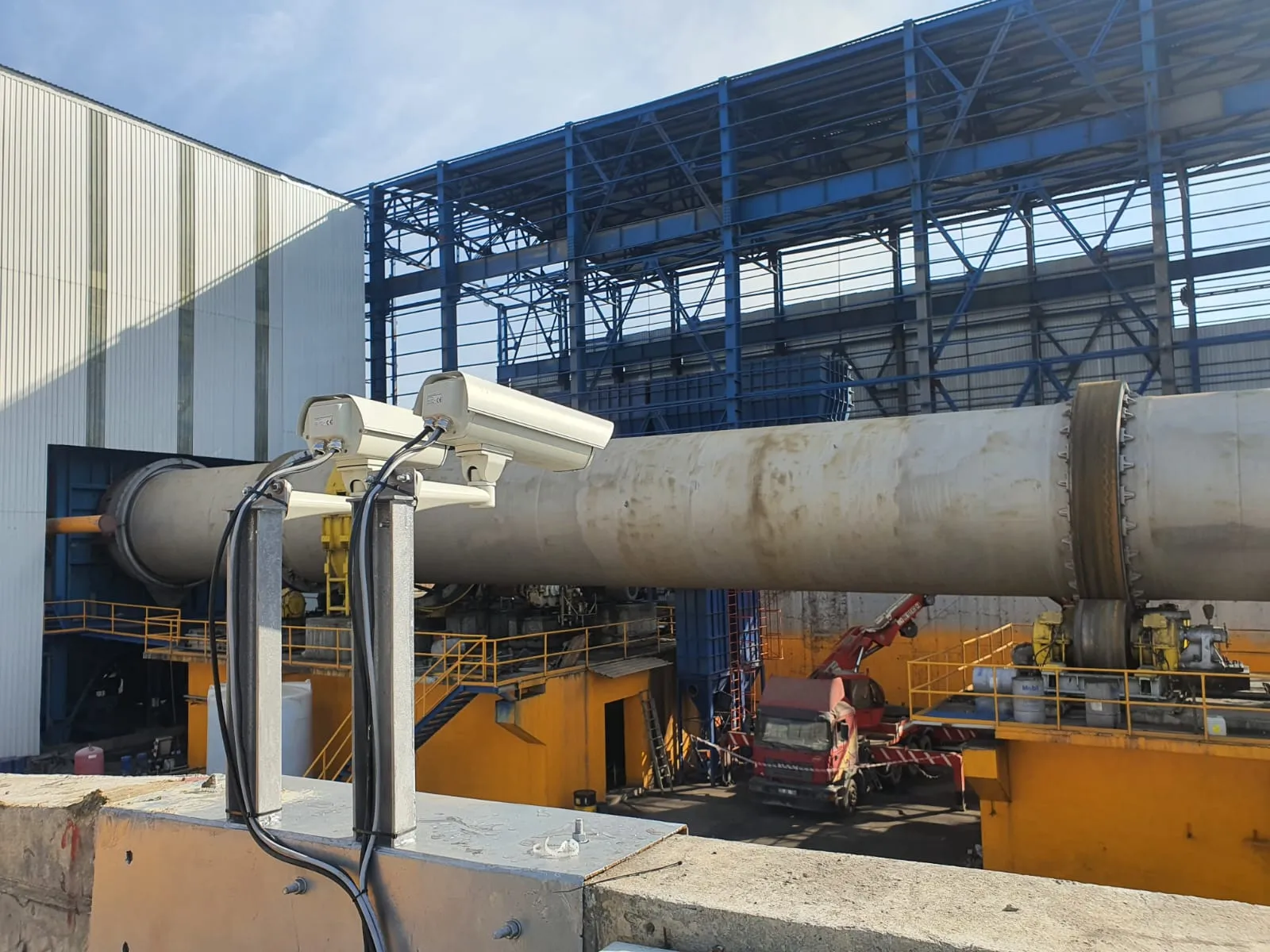

可以。许多设施使用固定安装的红外热像仪监控关键的电气和机械系统，减少人力并提供更全面的温度数据。变压器、熔断器、电缆托盘、旋转设备、电缆、电动机控制中心和开关设备的红外温度测量通常使用红外热像仪，并且可以使用正确校准的固定安装红外热像仪进行测量。在美国，NFPA 70B-2023《电气维护标准》涵盖了使用红外设备监控这些系统的重要细节。这是任何有兴趣建立电气设备内部标准的公司或设施的优秀指南。该文件强调了正确校准的红外热像设备的重要性，并使用比较热成像和小温度上升来指示设备的健康状况或未来的火灾隐患。PI 450i CM在德国开发和生产，并按照政府标准进行校准。需要校准标准可追溯性的客户可以提供校准证书。

我可以将Optris红外热像仪连接到我用于安全摄像机的视频管理系统吗？

热像仪产生的信号并转换为以太网的USB转换器不适用于标准视频管理系统显示。

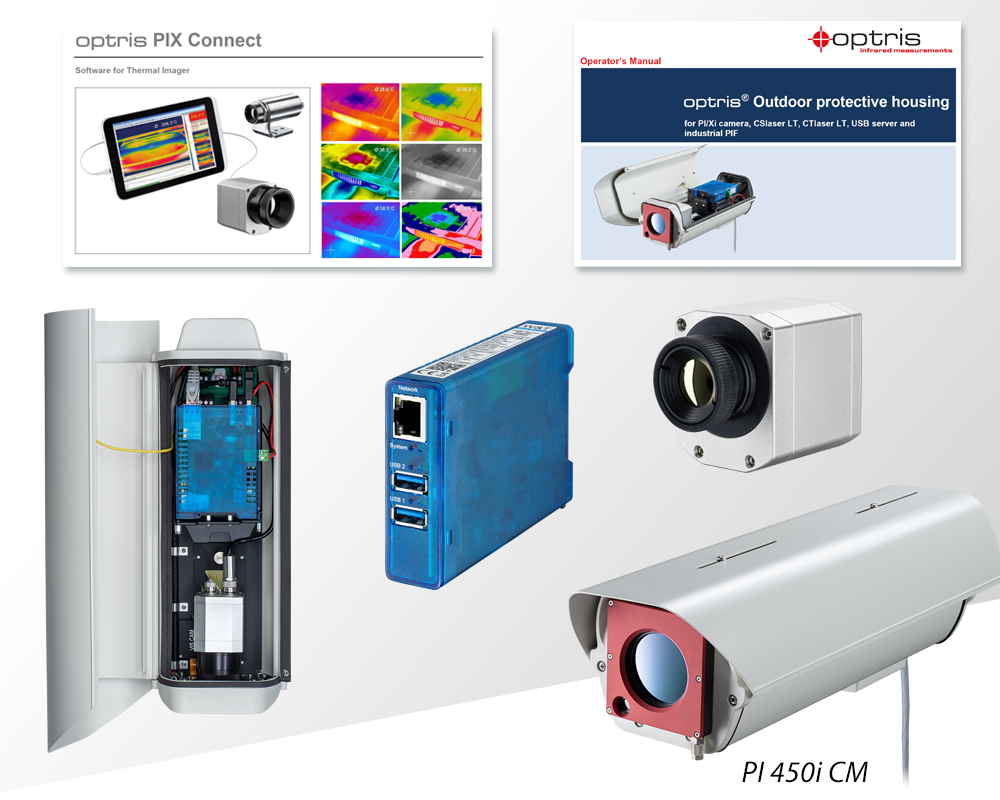

• 过程成像仪 PI 450i
• 高清热像仪
• 户外保护罩
• 千兆位 USB 服务器
• 空气吹扫环
• Optris PIX Connect 软件包
• 快速入门指南
