Xi 1M FP
Xi 1M 应用套装，带水冷外壳，适用于高温应用，并提供多种选项
- 可在高达 250 °C 的环境温度下使用
- 带吹扫功能的法兰，便于直接安装在炉壁上
- 可选 5 m 或 10 m 高温电缆
- 带有工艺接口，便于集成至控制系统
39,995元起
联系我们获取报价
产品描述
在极其恶劣的工业环境中保护 Xi 1M 红外热像仪——这正是该炉窑套装的用途。

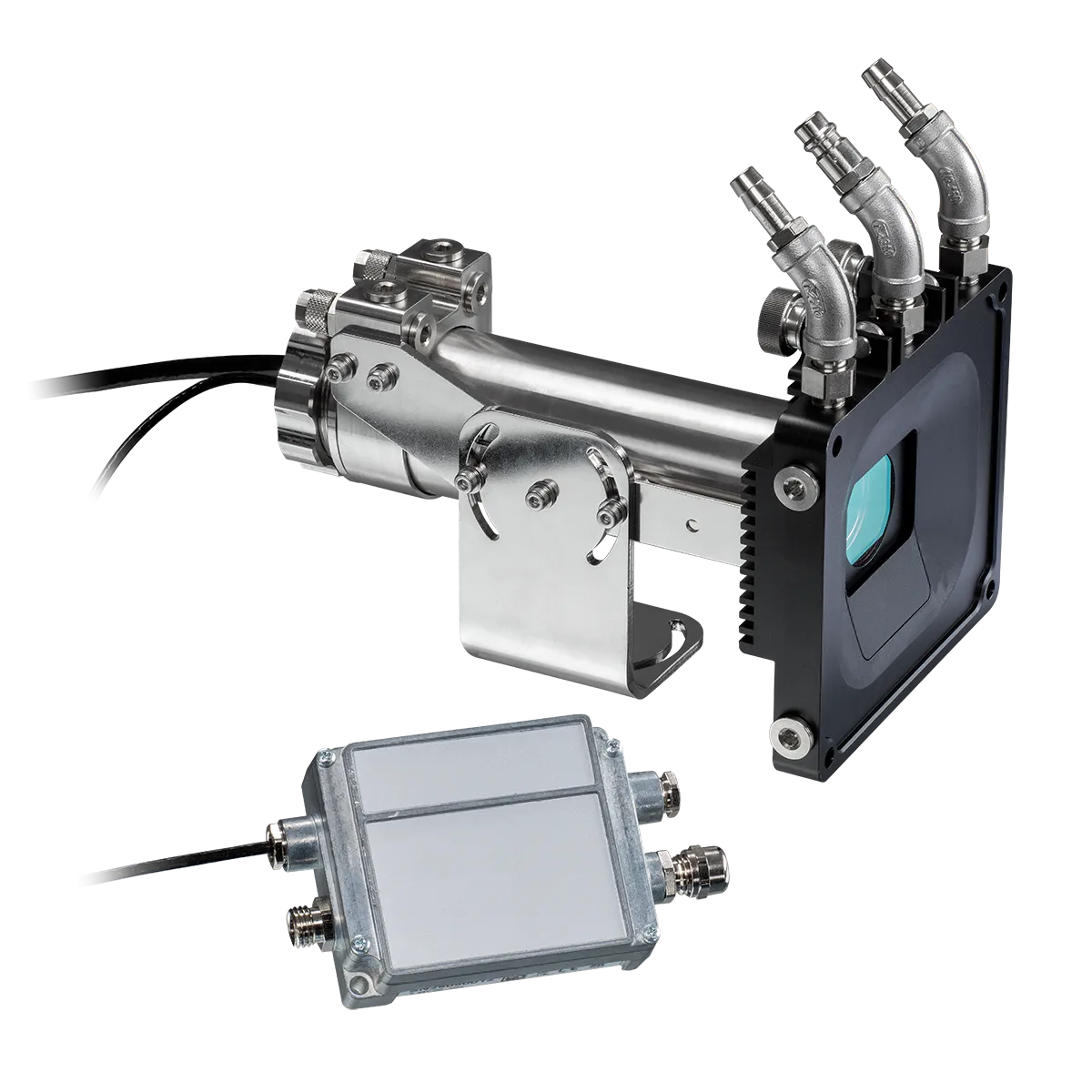

它由一台 Xi 1M、水冷外壳、带保护窗口的层流吹扫法兰以及工艺接口组合而成。该系统专为承受高达 250 °C 的环境温度而设计，其坚固结构确保热像仪在极端高温条件下的可靠运行。
外壳设计推荐的冷却水流量为 1–5 升/分钟，水温应低于 30 °C。这一高效冷却机制可有效防止红外热像仪过热，从而保持温度测量的准确性。层流吹扫法兰（亦可进行水冷）在存在粉尘、烟雾或烟气的环境中特别有用，因为它能保护热像仪镜头免受污染。此外，吹扫气流的方向可调节：既可设置为平行于镜头的层流气幕，也可切换为正交气流方向。这一功能在某些安装场景中尤其有用，例如当热空气烟囱效应可能导致热像仪或镜头过热时。
无论是连续监测还是其他高温应用，该炉窑套装都能提供必要的保护和冷却，使热像仪保持最佳工作状态。Xi 1M FP 炉窑套装预装在专用包装箱内，同时也提供一些配置选项以满足最佳应用需求。

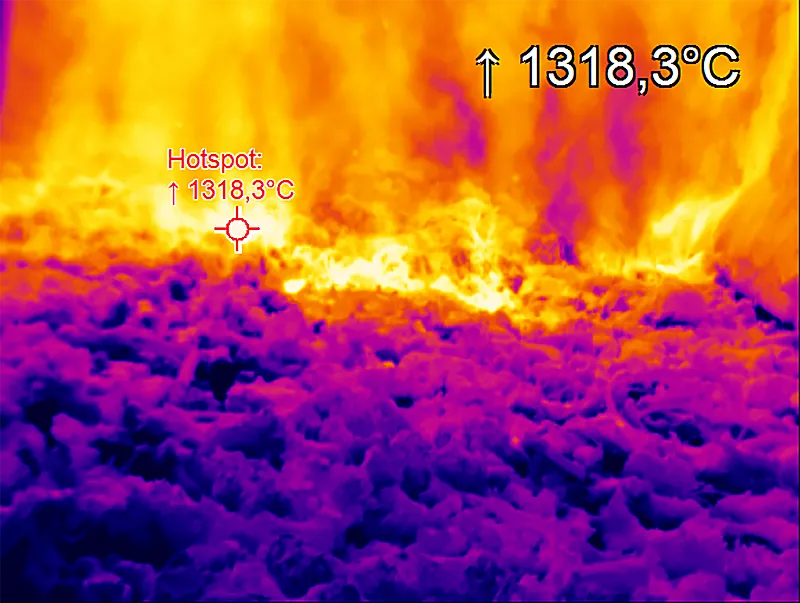

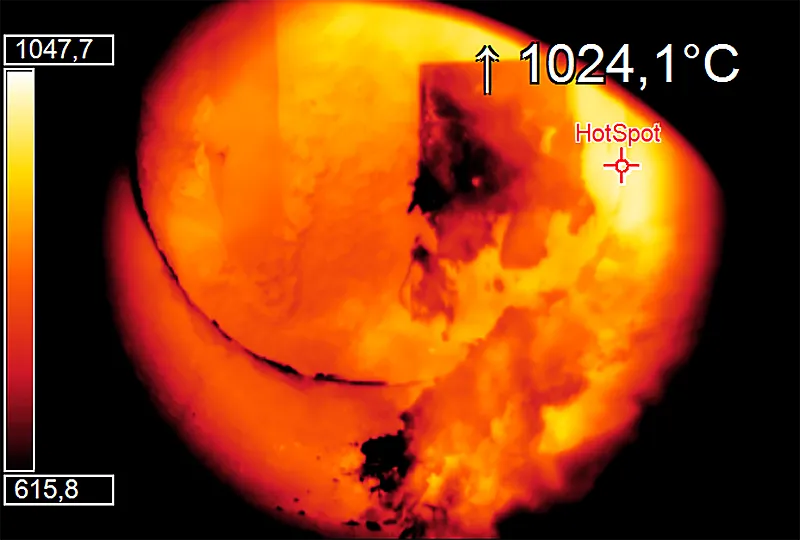

客户可选择 5 m 或 10 m 的高温电缆，这些电缆适用于高达 250 °C 的环境。光学部分可从广角镜头到远摄镜头进行选择。标准校准的温度范围覆盖 450 °C 至 1800 °C，无需分段——这在热处理工艺或冶金应用中是巨大的优势。
以太网电缆可选配 PoE 功能，且可将标准输入输出电缆替换为工业工艺接口——该接口提供更多模拟量和报警输出，以及一个额外的故障安全继电器。
产品规格
| 型号 | Xi1M FP 7°x5° | Xi1M FP 14°x10° | Xi1M FP 28°x21° | Xi1M FP 7°x5° CF |
| 探测器 | ||||
| 光学分辨率 | 全分辨率: 396×300 像素 (以太网) 线扫: 396 x 8 像素 (以太网) 线扫: 396 x 1 像素 (以太网, 自主模式) |
|||
| 像素间距 | 15µm | |||
| 探测器 | CMOS | |||
| 光谱范围 | 0.85 – 1.1µm | |||
| 光学滤波器 | 无 | |||
| 帧频 | 全分辨率: 20 Hz (以太网) **1) 线扫: 500 Hz (以太网, 自主模式)**1) |
|||
| 光学 | ||||
| 视场角 | 7°x5° (396×300 像素) | 14°x10° (396×300 像素) | 28°x21° (396×300 像素) | 7°x5°CF (396×300 像素) |
| 焦距[毫米］ | 50 | 25 | 12 | 50 |
| F值 | 2.8 | 1.8 | 2 | 2.8 |
| 光学分辨率 | 806:1 | 401:1 | 195:1 | 830:1 |
| 到目标的最小距离 | 800mm | 300mm | 300mm | 500mm |
| 可互换光学镜组 | 不 | |||
| 测量 | ||||
| 目标测量范围 | 450 °C … 1800 °C (20Hz) 550 °C … 1800°C (500Hz) **1) |
|||
| 精度 | 对于目标温度 < 1400 °C:读数的±1 % 对于目标温度 < 1600 °C: 读数的±2 % |
|||
| 热灵敏度 (NETD) | < 2 K (< 900 °C) / < 4 K (< 1400 °C) | |||
| 可探测的最小光斑尺寸 IFOV：1 像素 | 0.3mm | 0.5mm | 0.7mm | 0.1mm |
| 可测量的最小光斑尺寸 MFOV | 1.2mm | 2.5mm | 2.8mm | 0.4mm |
| 测量视场 (MFOV) | 4×4像素 | |||
| 预热时间 | 10分钟 | |||
| 发射率/透射率/反射率 | 可调: 0.100…1.100 | |||
| 接口 | ||
| 接口 | USB 2.0 / 以太网 (100 Mbit/s) / PoE / RS485 **2) | |
| 支持的协议 | USB、以太网（静态）、RS485 **2)、串行通信 可选：EtherNet/IP、Profinet、Modbus TCP、Ethernet TCP |
|
| 兼容软件 | PIX Connect, EasyComm, ConnectSDK, EasyAPI, DirectSDK | |
| 模拟输入/输出 | ||
| 直接输出/输入 | 1x 模拟输出 (0/4-20 mA), 1x 输入 (模拟或数字); 光隔离 | |
| 可选工业过程接口 (PIF) | 3x 模拟输出 (0/4–20 mA 或 0–10 V) 或警报输出 (继电器) / 3x 输入（模拟或数字）/ 故障安全（LED 和继电器）； 可堆叠至多 3 个 PIF；光隔离 |
|
| 电缆长度 | 以太网 / I/O 或过程接口：5 m 或 10 m 高温电缆（250 °C） | |
| 图像处理 | ||
| 配置 | 通过 PIX Connect | |
| 操作 | 自主独立运行和/或计算机控制运行 | |
| 功能 | 兴趣区域的自主温度评估、线扫描、事件捕获、合并、报警、比较功能 | |
| 常规 | ||
| 尺寸 | 220 mm x 200 mm x 140 mm | |
| 外壳材料 | 不锈钢 | |
| 重量 | 2800g | |
| 三脚架 | 1/4-20 UNC | |
| 焦距 | 电动 | |
| 原产国 | 德国 | |
| 环境与认证 | ||
| 工作温度范围 | 0…250°C (借助水冷壳) | |
| 存储温度范围 | 0…50°C | |
| 相对湿度 | 10 – 95%, 非冷凝 | |
| 防护等级 | IP67, NEMA-4 | |
| 电磁兼容性 | 2014/30/EU | |
| 冲击 | IEC 60068-2-27 (25G和50G) | |
| 振动 | IEC 60068-2-6 (正弦波形); IEC 60068-2-64 (宽带噪音) | |
| 标准 | CE, UKCA, RoHS | |
| 电源 | ||
| 电源 | 以太网供电（PoE）或 8–30 VDC | |
| 电流消耗 | 最大2.5 W | |
| 零件编号 | OPTXI1MFPO7SFT1EIC5 | OPTXI1MFPO14T1EIC5 | OPTXI1MFPO28T1EIC5 | OPTXI1MFPO7CFT1EIC5 |
| 附加备注 | 1) 焦距为 50 mm 的型号，其启动温度范围在 20 Hz 模式下提高至 525 °C，在 500 Hz 模式下提高至 575 °C 2) 使用 RS485 接口时，直接输入和输出不可用 |
|||
软件
Optris PIX Connect 热成像软件包含在内，并且是免费的。
所有红外热像仪都附带 Optris PIX Connect 热成像软件，该软件专为热图像的广泛文档记录和分析而开发。基于 Windows 的 PIX Connect 软件使用户能够根据特定需求定制红外热像仪。它可以分析实时和录制的温度数据，并触发报警信号进行过程集成。
充分利用 Optris 红外热像仪的关键在于正确配置。这包括详细的设备特定配置，如帧率、测量范围调整、外部通信设置和 USB/以太网配置。此外，PIX Connect 还支持通过互联网进行固件更新和配置文件下载。
PIX Connect
Optris 为我们的 Xi 和 PI 热成像仪提供了多种不同的 SDK。根据操作平台、红外热像仪、编码语言和硬件平台的不同，可以使用不同的软件接口：
SDK
Optris IRmobile 允许用户使用 Android 智能手机或平板电脑设置和调试 Optris 红外测温仪或红外热像仪。这个工具在调试和对准红外热像仪的视野或调整配置时非常方便。该应用程序可以分析连接的红外热像仪的实时红外图像流，具有自动热/冷点检测功能。对于测温仪，可以显示温度-时间图或视频信号。该应用程序适用于大多数运行 5.0 及以上版本且支持 USB-OTG（On The Go）功能的 USB 端口的 Android 设备。
Google Play
下载
常见问题
如何在我的控制系统中部署该套装？
图像数据通过以太网传输，需要连接到计算机。但 Xi 1M 也可以设置为无需计算机的自主运行。0/4–20 mA 的模拟输出和报警继电器输出可轻松集成到所有标准 PLC 和控制系统中。
在工厂安装需要哪些额外部件？
Xi 1M FP 套装已预先组装并接线。您只需提供螺钉，将吹扫法兰安装在炉壁上，并将电子盒固定在机器或安装底座上。
冷却系统需要进行何种维护？
冷却系统几乎免维护。您应定期检查水管的密封性（是否漏水）。
在极端条件下温度测量的准确性如何？
炉窑套装为红外热像仪及其敏感光学部件提供尽可能好的保护。尽管如此，严重的大气条件（如粉尘或蒸汽）可能会影响准确性。请确保在需要测量时，热像仪对目标具有无遮挡视野。
Xi 水冷外壳需要何种供水连接？
水冷外壳使用 G 1/8″ 接头，适用于内径 ID = 6 mm / 外径 OD = 8 mm 的软管。
是否有可单独购买的附件或附加件？
Xi 1M FP 是完整套装，但您可以在 5 m 和 10 m 的电缆长度之间选择，并在标准以太网或 PoE 连接之间选择。另外，也可以将标准 I/O 电缆更换为工业工艺接口。
热像仪的数据传输将如何组织（例如线缆、WLAN 等）？
来自热像仪的数据通过快速以太网（Fast Ethernet）进行传输。

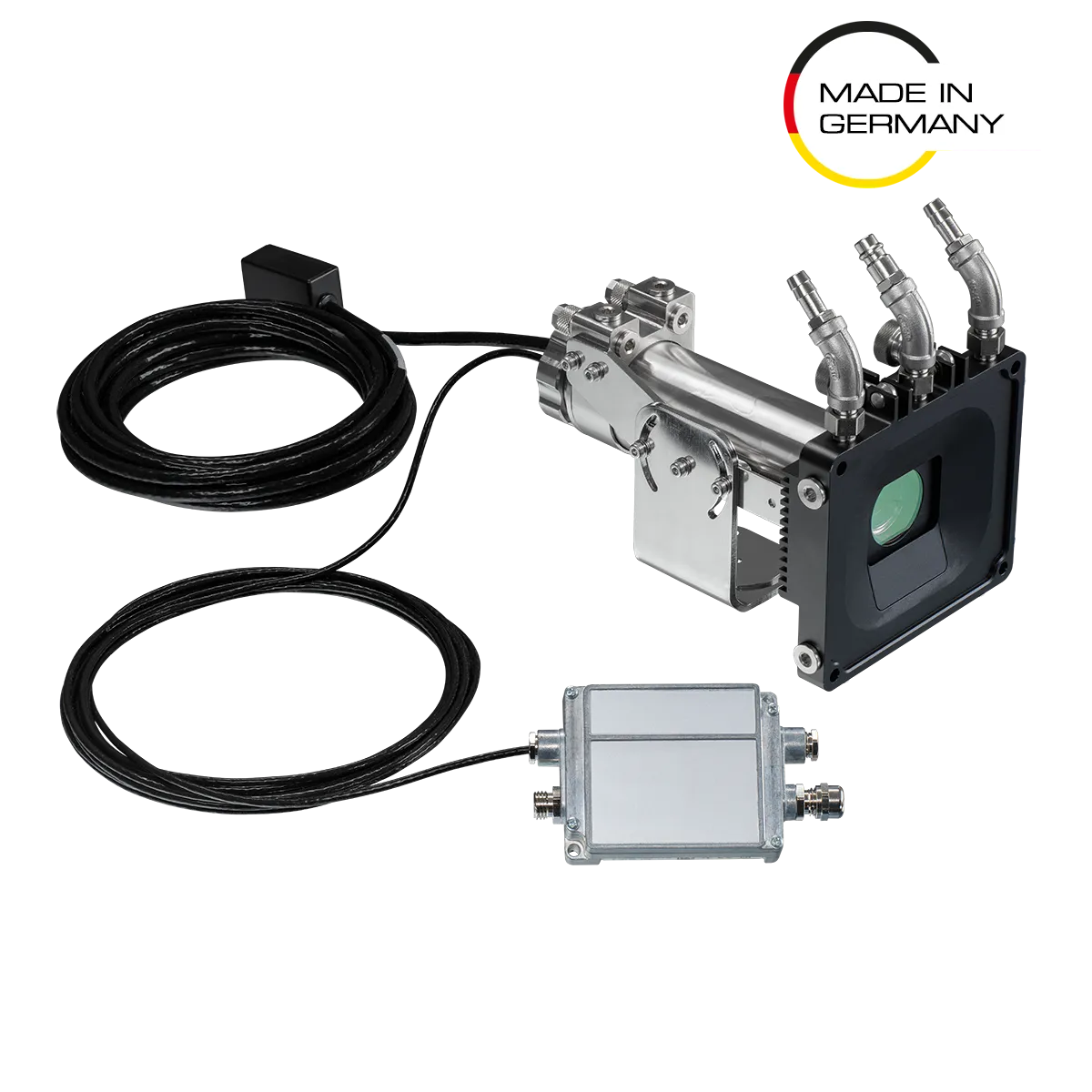

供货范围
- Xi 1M 红外热像仪
- 水冷外壳
- 带保护窗口的层流吹扫法兰
- 以太网或 PoE 电缆
- I/O 电缆或工业 PIF 接口
- 所有电缆长度可选 5 m 或 10 m
