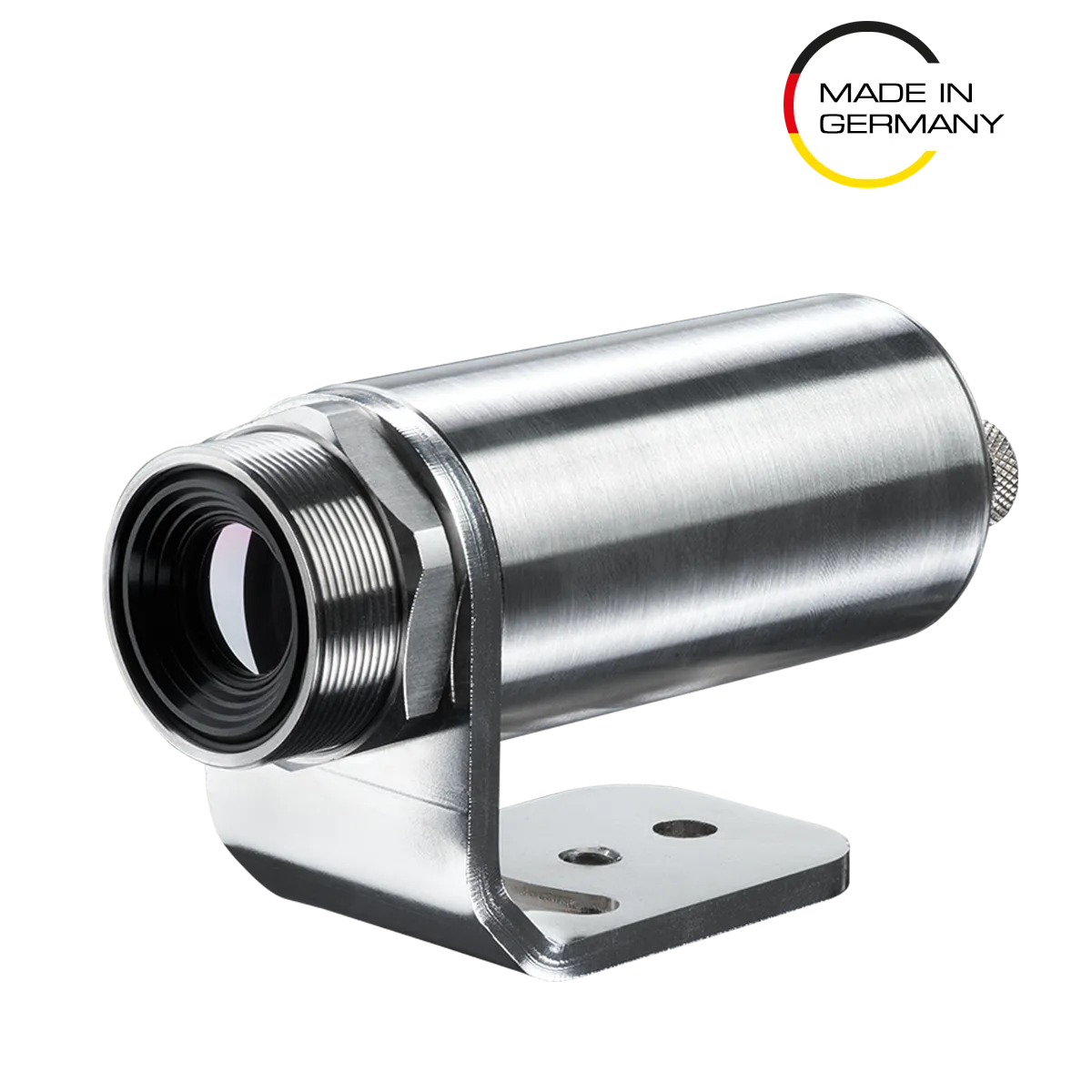

Xi 400 LT USB
紧凑型工业USB红外热像仪
- 工业USB红外热像仪
- 尺寸小且坚固，配备电动对焦
- 优异的距离与点大小比率高达390:1
- 高达80Hz的帧率用于监控快速过程
17,950元起
联系我们获取报价
产品描述
Optris Xi 400 是一款工业长波USB红外热像仪，在非接触热成像领域提供了创新、经济实惠和高精度的性能。它为操作人员提供了热成像数据，帮助他们在监控应用中获得热分析见解。
这款红外热像仪由德国生产，专门为工业领域的应用而设计，工作在长波红外范围内，具有中等分辨率的热成像能力（382 x 288 像素），能够在-20°C到1500°C的广泛温度范围内出色地捕捉温度数据。高达390:1的距离与点大小比率允许监控微小目标。红外热像仪为寻求工艺过程热成像见解的操作人员捕捉热指纹。此外，电动对焦功能允许用户远程精确调整其表面温度测量目标的焦点。
Optris 成像系统是优化用于固定使用的非制冷热前视红外（FLIR）热成像仪。这些FLIR热成像仪采用非制冷二维成像探测器，在红外波长范围内生成辐射热图像，无需使用机械旋转或振荡的活动镜子。非制冷辐射热计技术增强了更可靠、经济且坚固的设计，尤其是与传统的线扫描应用相比。这些FLIR红外热像仪在德国设计、开发和制造。
红外热像仪紧凑但耐用且防水的设计使其非常适合固定安装或挂载设置，保证在各种工业制造环境中的耐用性。Optris Xi400 工业级和坚固的设计确保了在苛刻工业环境中的可靠性，使其成为工艺工程师在制造过程中进行精确红外温度测量的必备工具。
Optris Xi400 通过其主要的USB接口实现了无缝的计算机连接，并具有令人印象深刻的80Hz帧率。这个帧率允许监控快速的热过程，尤其是在线扫描模式下。
结合PIX Connect软件，Optris Xi400 提供了复杂的软件功能，如线扫描或图像合并和寻找热热点，增强了在各种监控和检查任务中的实用性和效率。PIX Connect 对于寻求具有强大软件平台用于热图像处理和温度数据收集的经济型红外热像仪的研究人员来说是不可或缺的。
凭借其模拟和数字输出以及过程接口，Xi 400 红外热像仪非常适合为机器和设备提供控制输入。还为开发特定应用软件解决方案的集成商提供了软件开发工具包。
此外，Xi400 红外热像仪兼容广泛的适用于恶劣环境的配件。这些配件包括水冷外壳，将工作温度范围扩展至250度。空气净化装置保持镜头洁净，即使在多尘环境中也能保证不间断的温度测量。兼容配件的组合还包括机械安装选项、电气接口和连接电缆，所有这些都以诱人的价格提供。
产品规格
| 型号 | Xi400 LT 18°x14° | Xi400 LT 29°x22° | Xi400 LT 53°x38° | Xi400 LT 80°x54° |
| 探测器 | ||||
| 光学分辨率 | 382×288 像素 | |||
| 像素间距 | 17 µm | |||
| 探测器 | 非制冷红外探测器 | |||
| 光谱范围 | 低温测量: 8 – 14 µm | |||
| 光学滤镜 | 可选：CO2 10.6 µm | |||
| 帧率 | 80 Hz / 27 Hz | |||
| 光学 | ||||
| 视场角 | 18°x14° | 29°x22° | 53°x38° | 80°x54° |
| 焦距 [毫米] | 20 | 12.7 | 7.7 | 5.7 |
| F值 | 1.1 | 0.9 | 0.9 | 0.9 |
| 光学分辨率 | 385:1 | 239:1 | 128:1 | 78:1 |
| 到目标的最小距离 | 350 mm | 350 mm | 250 mm | 200 mm |
| 可更换光学器件 | 否 | |||
| 测量 | ||||
| 物体测量范围 | –20 … 100 °C 0 … 250 °C (20) 150 … 900 °C *1) 200 °C … 1500 °C (可选) *2) |
|||
| 精度 | ±2 °C 或 ±2 %，取较大者 | |||
| 热灵敏度 (NETD) | 50mK | |||
| 最小可检测点大小 IFOV: 1像素 | 0.3mm | 0.5mm | 0.7mm | 0.8mm |
| 最小可测量点大小 MFOV | 0.9mm | 1.5mm | 2.1mm | 2.4mm |
| MFOV测量视场 | 3×3 像素 | |||
| 预热时间 | 10 分钟 | |||
| 发射率/透过率/反射率 | 可调：0.100…1.100 | |||
| 接口 | ||||
| 接口 | USB 可选：USB GigE（PoE）接口 |
|||
| 支持的协议 | USB 2.0 | |||
| 兼容软件 | PIXConnect, ConnectSDK, EasyAPI, DirectSDK | |||
| 模拟输入/输出 | ||||
| 直接输出/输入 | 1x 模拟输出 (0/4-20 mA) 1x 输入（模拟或数字）；光隔离 |
|||
| 可选工业过程接口 (PIF) | 2x 0 – 10 V 输入，数字输入（最大 24 V）， 3x 0/4 – 20 mA 输出，3x 继电器（0 – 30 V/ 400 mA），故障安全继电器 |
|||
| 电缆长度 | USB: 1 米 (3.3 英尺) (标准), 3 米 (9.8 英尺), 5 米 (16.4 英尺), 10 米 (32.8 英尺) | |||
| 图像处理 | ||||
| 配置 | 通过 PIXConnect | |||
| 操作 | 计算机支持 | |||
| 功能 | 测量关注区域、线扫描、事件捕获、合并、报警、比较功能、 温度-时间图、温度分布、记录与播放、触发等功能。 |
|||
| 常规 | ||||
| 尺寸 | Ø 36 mm x 100 mm，螺纹：M30x1 | |||
| 外壳材料 | 不锈钢 | |||
| 重量 | 216 – 220 克，取决于镜头（不包括安装支架） | |||
| 三脚架 | 1/4-20 UNC | |||
| 对焦 | 电动 | |||
| 原产国 | 德国 | |||
| 环境与认证 | ||||
| 工作温度范围 | 0…50°C | |||
| 存储温度范围 | -40…70 °C | |||
| 相对湿度 | 10 – 95 %，无凝结 | |||
| 防护等级 | IP67, NEMA-4 | |||
| 电磁兼容性 (EMC) | 2014/30/EU | |||
| 抗冲击性 | IEC 60068-2-27（25 G 和 50 G） | |||
| 抗振动性 | IEC 60068-2-6（正弦波） IEC 60068-2-64（宽带噪声） |
|||
| 标准 | CE, UKCA, RoHS | |||
| 电源 | ||||
| 电源 | USB | |||
| 功耗 | 最大 2.5 W | |||
| 零件编号 | OPTXI40LTF20T090 | OPTXI40LTF13T090 | OPTXI40LTF08T090 | OPTXI40LTF06T090 |
| 附加备注 | 1) 精度声明从 150 °C 起生效 2) 如果选择此选项，则(20)150 … 900 °C范围不可用 |
|||

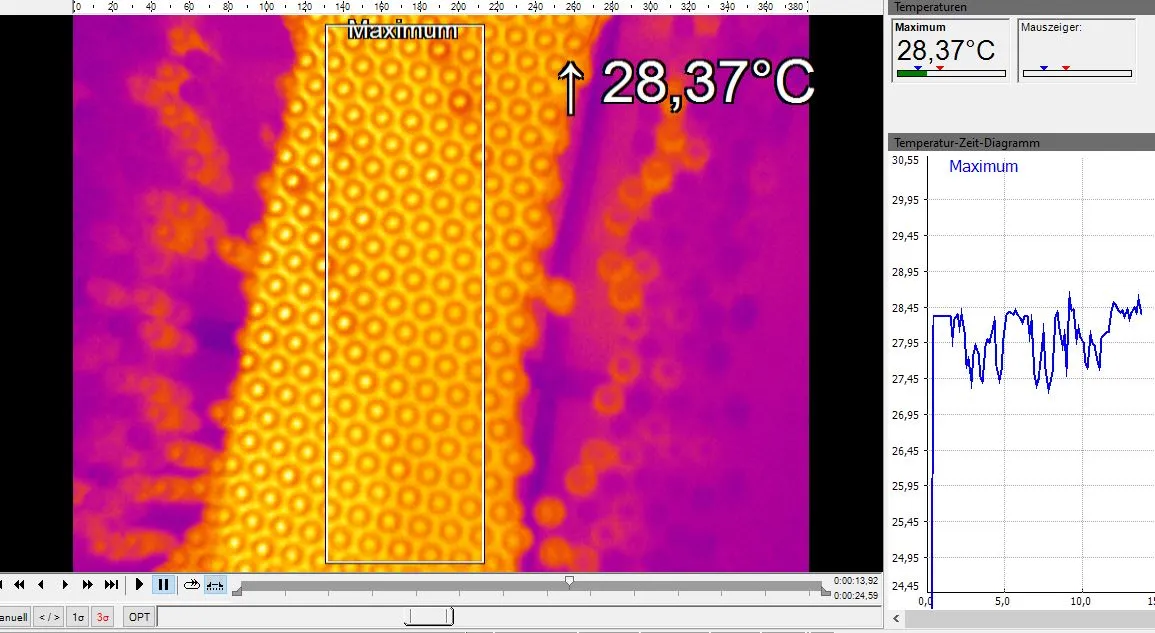

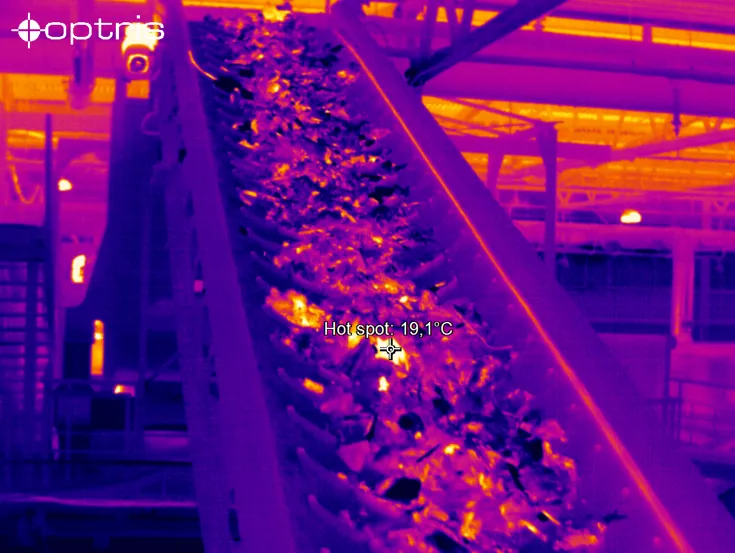

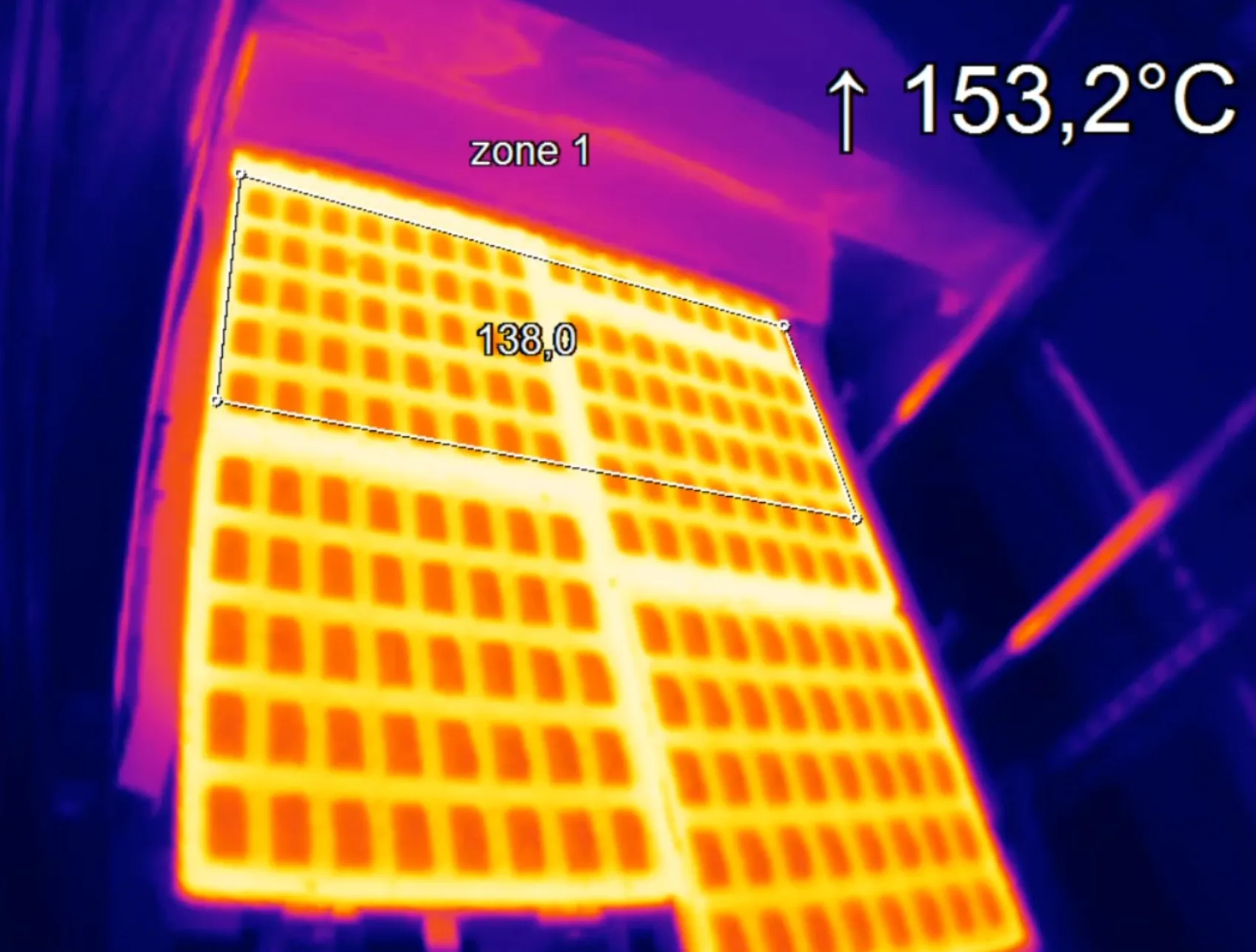

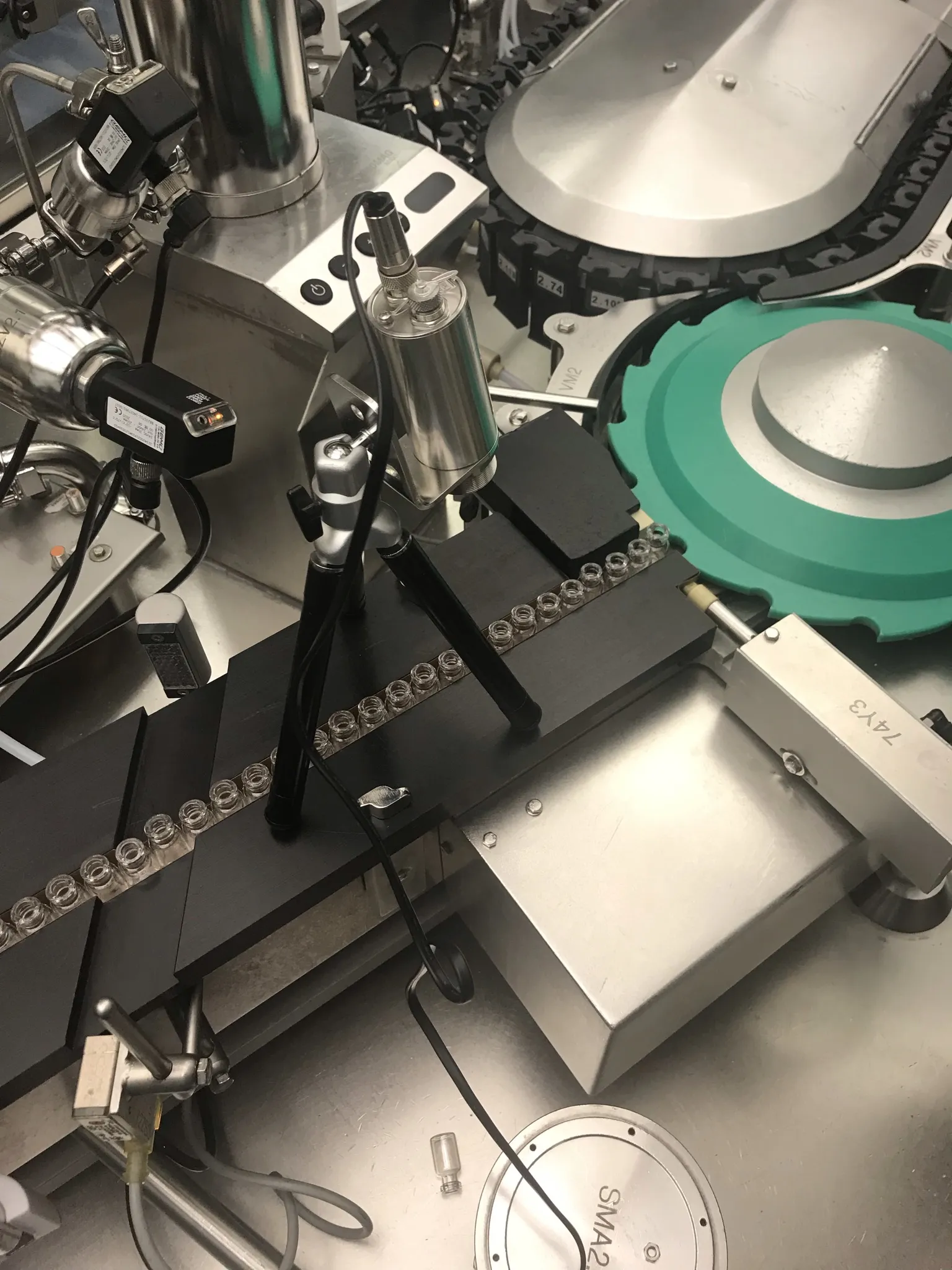

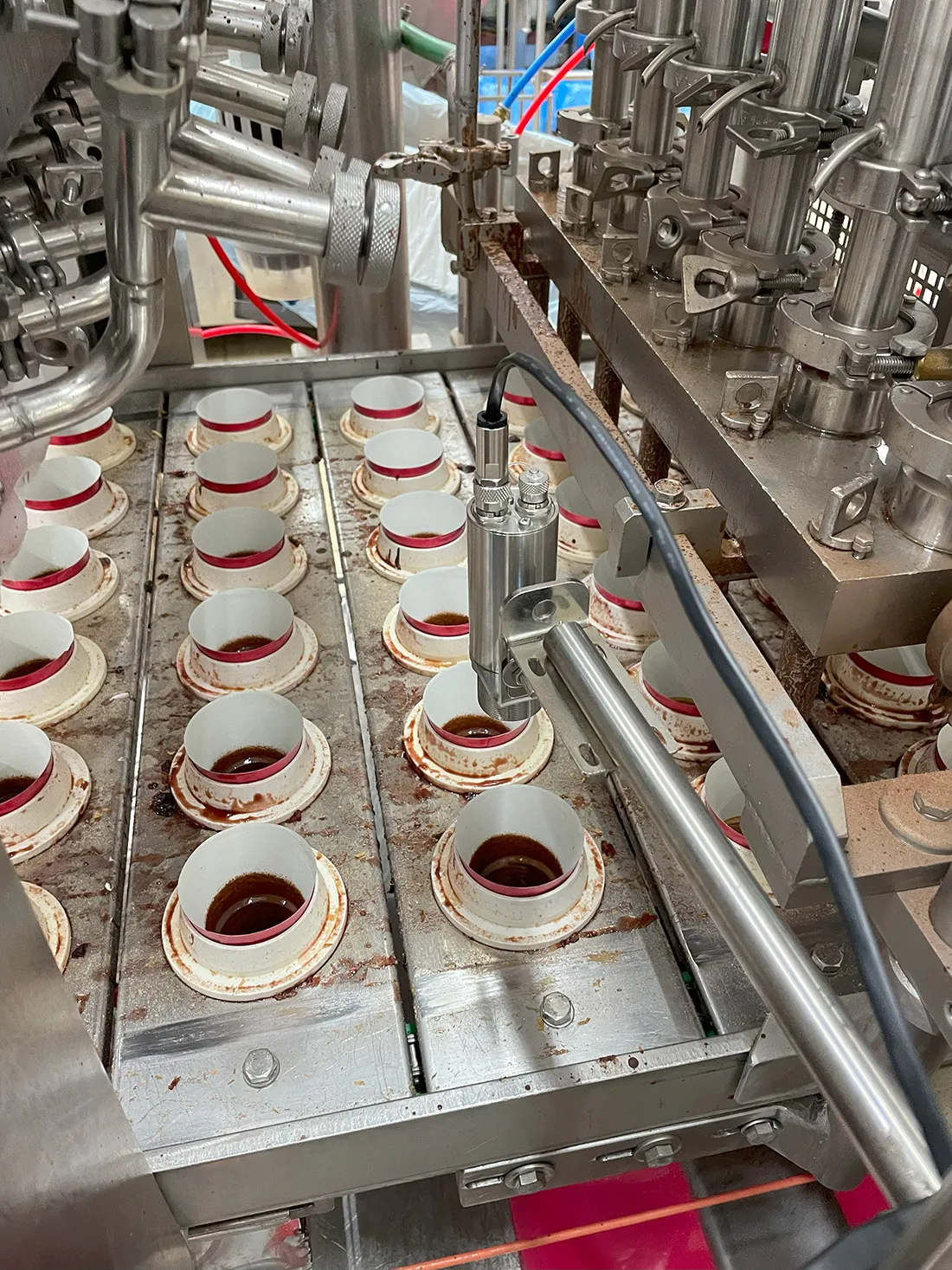

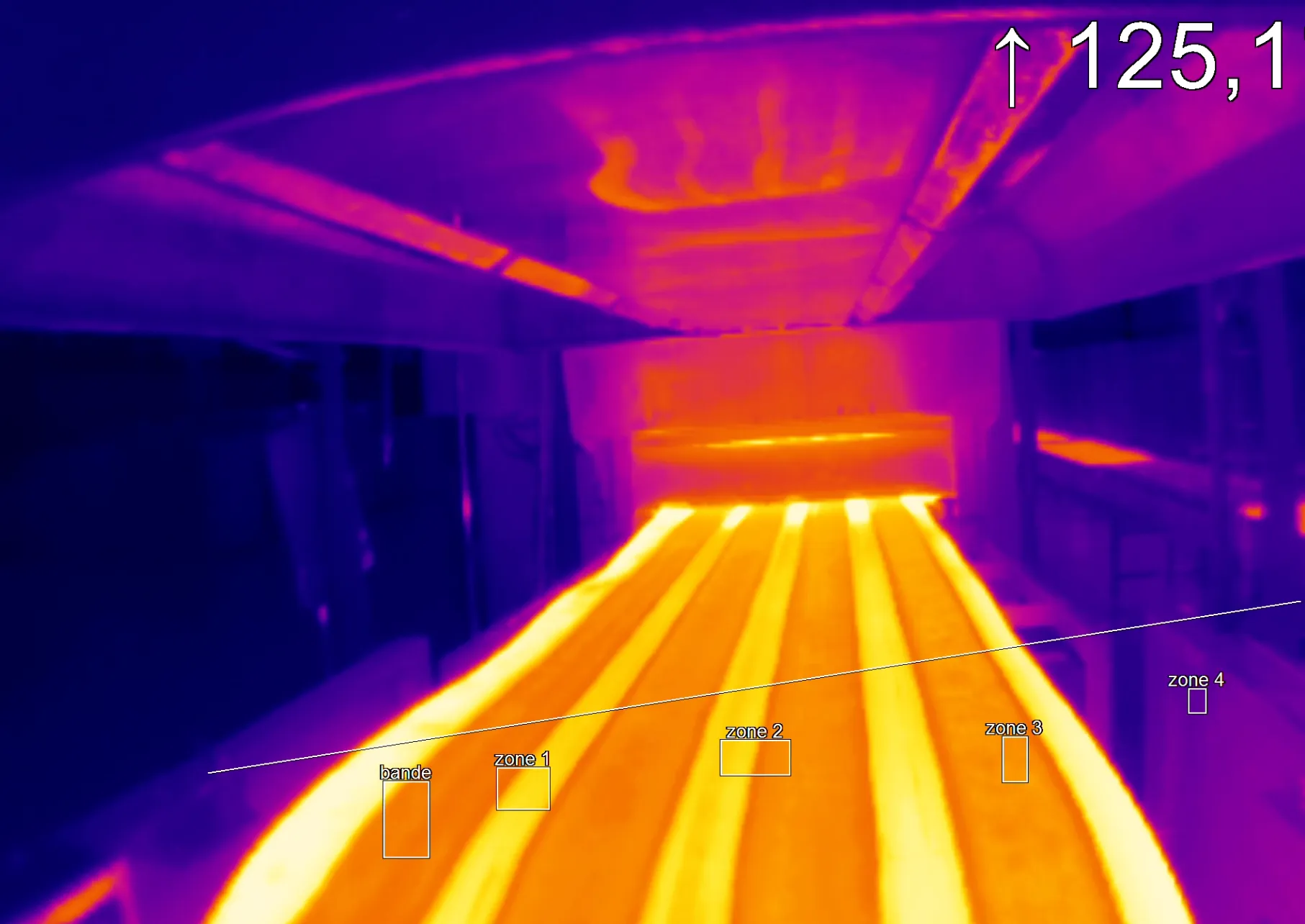

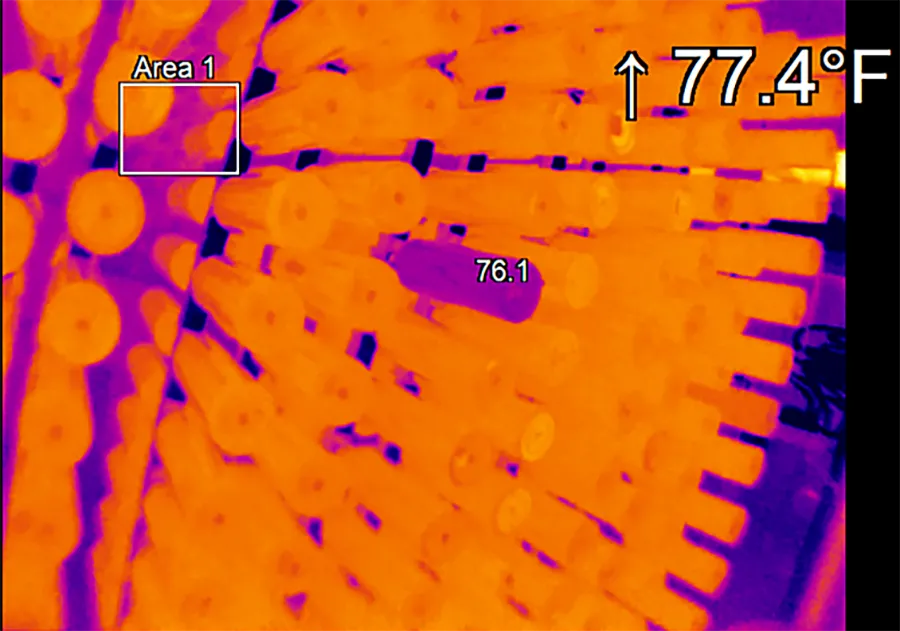

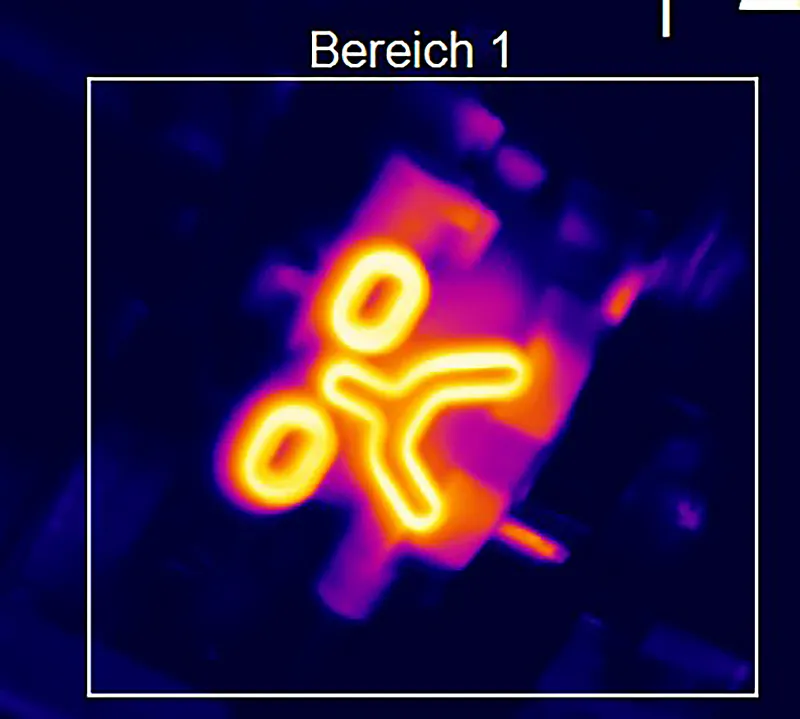

应用领域
软件
Optris PIX Connect 热成像软件包含在内，并且是免费的。
所有红外热像仪都附带 Optris PIX Connect 热成像软件，该软件专为热图像的广泛文档记录和分析而开发。基于 Windows 的 PIX Connect 软件使用户能够根据特定需求定制红外热像仪。它可以分析实时和录制的温度数据，并触发报警信号进行过程集成。
充分利用 Optris 红外热像仪的关键在于正确配置。这包括详细的设备特定配置，如帧率、测量范围调整、外部通信设置和 USB/以太网配置。此外，PIX Connect 还支持通过互联网进行固件更新和配置文件下载。
PIX Connect
Optris 为我们的 Xi 和 PI 热成像仪提供了多种不同的 SDK。根据操作平台、红外热像仪、编码语言和硬件平台的不同，可以使用不同的软件接口：
SDK
Optris IRmobile 允许用户使用 Android 智能手机或平板电脑设置和调试 Optris 红外测温仪或红外热像仪。这个工具在调试和对准红外热像仪的视野或调整配置时非常方便。该应用程序可以分析连接的红外热像仪的实时红外图像流，具有自动热/冷点检测功能。对于测温仪，可以显示温度-时间图或视频信号。该应用程序适用于大多数运行 5.0 及以上版本且支持 USB-OTG（On The Go）功能的 USB 端口的 Android 设备。
Google Play
下载
常见问题
我能信任单个像素的温度测量吗？
由于红外光学的衍射极限性质，光学分辨率和图像质量在物理上受到限制。由于单个像素的尺寸与红外波长相同，用户应确保目标大于摄像机的最小测量视场（MFOV）。
我可以使用以太网连接 Xi400 吗？
Xi400 是一款 USB 红外热像仪。如果需要以太网红外热像仪，请查看 Xi410 或使用 W&TUSB 转以太网重定向器。
Xi400 的速度是多少？
80Hz
Xi 400 的产地在哪里？它是否包含来自美国或欧盟以外的存储组件？
Xi 400 在德国柏林设计、制造和校准。一些电子组件可能来自欧盟或美国以外的地方。但需要注意的是，Xi 400 不会在易失性存储器中存储任何热图像或温度值。Xi 400 仅将完整的热图像、热视频（.ravi 文件）和温度值存储在运行 PIX Connect 软件的客户 PC 上。热像仪在内部电子设备中使用存储组件，这些组件可能来自欧盟或美国以外的地方，用于存储非均匀性校正挡板或标志的参考图片（也称为暗图像）以及一些用于校正温度漂移的参考温度。当热像仪头的电源关闭时，所有这些存储元素都会被删除。
Xi 400 是否具有任何 Wi-Fi 或其他通信能力？
Xi 400 没有任何能够实现外部通信的电子组件。
Xi 400 可以在没有计算机连接的情况下运行吗？
Xi 400 必须连接到加载了 Optris PIX Connect 软件的 PC 才能生成热图像和远程温度测量。通过消除热像仪头部的处理并利用 PC 的处理能力，可以减小热像仪头的尺寸并增加环境工作温度。Optris Xi 系列红外热像仪支持自主运行（无需 PC）。
Xi 400 能否将点或区域的温度信息发送到我的 PLC？
Xi 400 可以通过热像仪背面的过程接口连接发送温度信息或温度警报。热像仪配有带有集成电子元件和端子块的电缆。它可以在 PIX Connect 软件中编程为模拟输入（AI）和数字输入（DI）以控制热像仪，或作为模拟输出（AO）以控制过程。信号电平始终为0-10V（DI = 24V）。还提供可选的工业过程接口，最多可以将三个独立的温度值或警报传递给用户提供的PLC。对于输出需求超过三个区域的应用，还可以使用USB-RS485适配器。
供货范围
- USB 电缆（1 米）
- 输出/输入电缆（1 米），包括端子块
- 安装支架和螺母
- 软件包 optris PIX Connect
- 快速入门指南
