Xi 410 IP

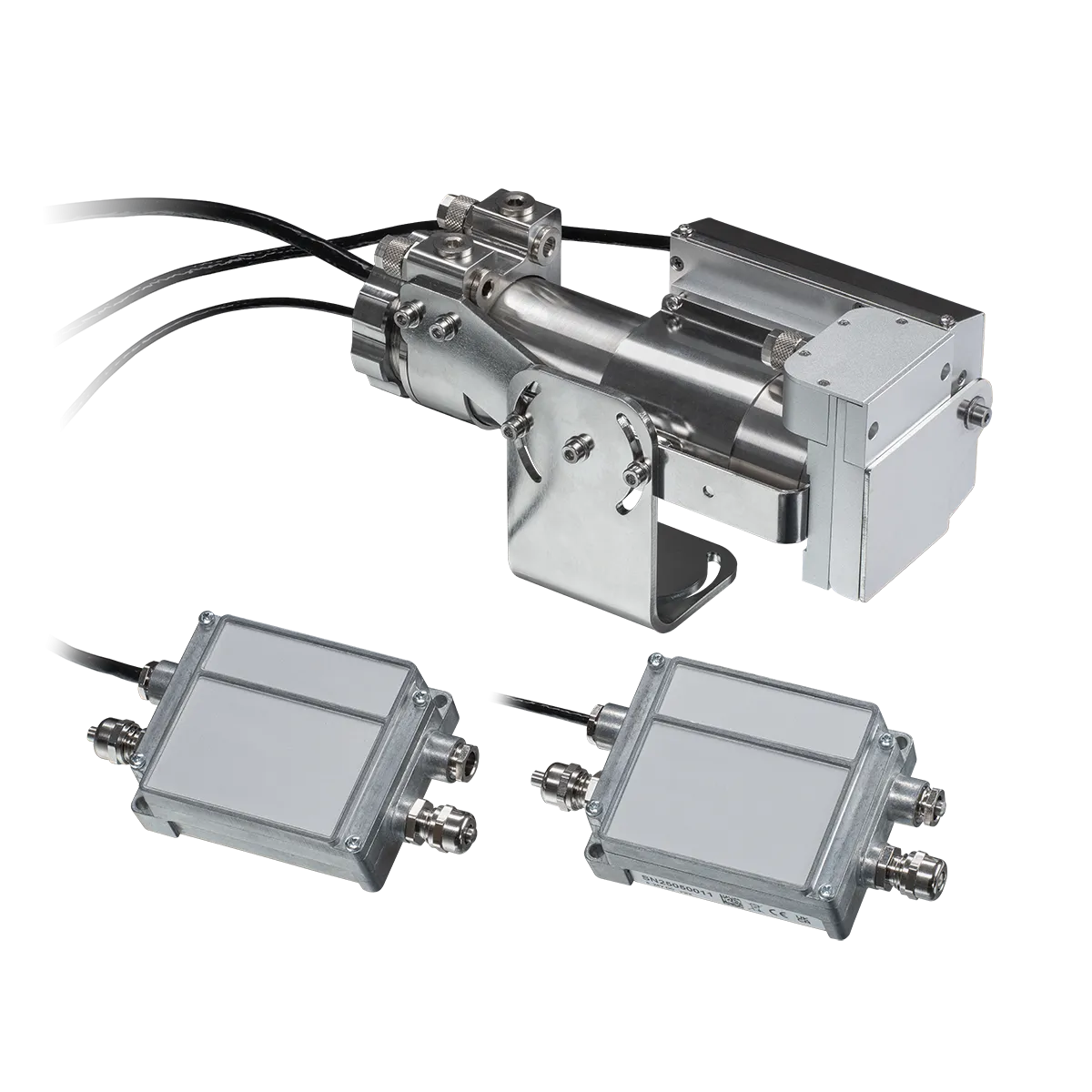

Xi 410 应用套件，配备水冷外壳，适用于高温应用，提供多种选项。
- 最高环境温度可达250°C
- 冷却、空气吹扫及快门系统
- 可选5米或10米高温电缆
- 工艺接口，便于与控制系统集成
42,995元起
联系我们获取报价
产品描述
保护红外成像仪Xi 410在极端工业环境中的应用——这就是本工业套件的设计目的。 该套件由Xi 410成像仪、 带空气净化功能的水冷外壳、保护窗、快门以及过程接口组成。该系统设计可承受高达250°C的环境温度，确保热像仪在极端高温条件下可靠运行。该外壳采用耐用不锈钢材质制成，配备可调节安装支架， 支持热像仪在两个轴向进行精确定位，确保监测与测量时的最佳对准。外壳设计推荐使用水流速率为1-5升/分钟的冷却水， 且水温需低于30°C。这一高效冷却机制可有效防止红外热像仪过热，从而维持温度测量的准确性。配件如空气净化器和快门在尘埃、烟雾或气体环境中尤为实用，可保护热像仪镜头免受污染物侵害。此保护措施确保热像仪持续提供准确可靠的温度读数。无论是持续监测还是其他高温应用，该工业套装均提供必要的保护与冷却功能，确保热像仪始终处于最佳运行状态。Xi 410 IP 套件预装在指定的盒子中，但提供了一些配置选项以实现最佳适配。客户可以选择 5 米或 10 米的高温电缆，适用于最高 250 °C 的环境。除了从广角到长焦的不同光学元件外，还可以选择测量范围从 200°C 至 1500°C 的可选测量范围。标准校准温度范围已覆盖 -20°C 至 900°C。以太网电缆可选配 PoE 功能，除标准输入/输出电缆外，还可选择工业过程接口——提供更多模拟 和报警输出以及额外的故障安全继电器。
产品规格
| 型号 | Xi 410 IP 18°x12° | Xi 410 IP 29°x18° | Xi 410 IP 53°x31° | Xi 410 IP 80°x44° |
| 探测器 | ||||
| 光学分辨率 | 384×240像素 | |||
| 像素间距 | 17µm | |||
| 探测器 | 非制冷型探测器 | |||
| 光谱范围 | 8 – 14 µm | |||
| 光学滤波器 | 无 | |||
| 帧频 | 以太网: 25 Hz 自主模式: 1.5 Hz |
|||
| 光学 | ||||
| 视场角 | 18°x12° | 29°x18° | 53°x31° | 80°x44° |
| 焦距[毫米］ | 20 | 13 | 8 | 6 |
| F值 | 1.1 | 0.9 | 0.9 | 0.9 |
| 光学分辨率 | 390:1 | 238:1 | 128:1 | 78:1 |
| 到目标的最小距离 | 350mm | 350mm | 250mm | 200mm |
| 可互换光学镜组 | 不 | |||
| 测量 | ||||
| 目标测量范围 | –20 … 100 °C, 0 … 250 °C, (20) 150 … 900 °C **1), 200 … 1500 °C **2) (可选) |
|||
| 精度 | ±2 °C 或 ±2 %, 取较大值 | |||
| 热灵敏度 (NETD) | 50mK | |||
| 可探测的最小光斑尺寸 IFOV：1 像素 | 0.3mm | 0.5mm | 0.7mm | 0.8mm |
| 可测量的最小光斑尺寸 MFOV | 0.9mm | 1.5mm | 2.1mm | 2.4mm |
| 测量视场 (MFOV) | 3×3像素 | |||
| 预热时间 | 10分钟 | |||
| 发射率/透射率/反射率 | 可调: 0.100…1.100 | |||
| 接口 | ||
| 接口 | USB 2.0 / 以太网 (100 Mbit/s) / PoE / RS 485 **2) | |
| 支持的协议 | USB, Ethernet (静态), RS485, 串行通信 可选: EtherNet/IP, Profinet, Ethernet TCP/IP, Modbus TCP |
|
| 兼容软件 | PIX Connect, EasyComm, ConnectSDK, EasyAPI, DirectSDK, RTSP | |
| 模拟输入/输出 | ||
| 直接输出/输入 | 1x 模拟输出 (0/4-20 mA) 1x 输入 (模拟或数字); 光隔离 |
|
| 可选工业过程接口 (PIF) | 3x 模拟输出 (0/4–20 mA 或 0–10 V) 或警报输出 (继电器) / 3x 输入（模拟或数字）/ 故障安全（LED 和继电器）； 可堆叠至多 3 个 PIF；光隔离 |
|
| 电缆长度 | 以太网/I/O或过程接口：5m或10m高温电缆（250 °C） | |
| 图像处理 | ||
| 配置 | 通过 PIX Connect | |
| 操作 | 自主独立运行和/或计算机控制运行 | |
| 功能 | 兴趣区域的自主温度评估、线扫描、事件捕获、合并、报警、比较功能 | |
| 常规 | ||
| 尺寸 | 220 mm x 120 mm x 95 mm | |
| 外壳材料 | 不锈钢 | |
| 重量 | 2800g | |
| 三脚架 | 1/4-20 UNC | |
| 焦距 | 电动 | |
| 原产国 | 德国 | |
| 环境与认证 | ||
| 工作温度范围 | 0…250°C (借助水冷壳) | |
| 存储温度范围 | 0…50°C | |
| 相对湿度 | 10 – 95%, 非冷凝 | |
| 防护等级 | IP67, NEMA-4 | |
| 电磁兼容性 | 2014/30/EU | |
| 冲击 | IEC 60068-2-27 (25 G 和 50 G) | |
| 振动 | IEC 60068-2-6 (正弦波形) IEC 60068-2-64 (宽带噪音) |
|
| 标准 | CE, UKCA, RoHS | |
| 电源 | ||
| 电源 | 以太网供电（PoE）或 5–30 VDC | |
| 电流消耗 | 最大 2.5 W | |
| 零件编号 | OPTXI41IPF20T9EIC5 | OPTXI41IPF13T9EIC5 | OPTXI41IPF08T9EIC5 | OPTXI41IPF06T9EIC5 |
| 附加备注 | 1) 精度说明自 150 °C 起有效 2) 如果选择此选项，则 (20)150 … 900 °C 温度范围不可用 3) 按照 VDI 5585 标准 B 方法测量噪声等效温差（NETD），黑体温度 25 °C (77 °F)，测量范围 -20…100 °C，帧率 20 Hz |
|||
软件
Optris PIX Connect 热成像软件包含在内，并且是免费的。
所有红外热像仪都附带 Optris PIX Connect 热成像软件，该软件专为热图像的广泛文档记录和分析而开发。基于 Windows 的 PIX Connect 软件使用户能够根据特定需求定制红外热像仪。它可以分析实时和录制的温度数据，并触发报警信号进行过程集成。
充分利用 Optris 红外热像仪的关键在于正确配置。这包括详细的设备特定配置，如帧率、测量范围调整、外部通信设置和 USB/以太网配置。此外，PIX Connect 还支持通过互联网进行固件更新和配置文件下载。
PIX Connect
Optris 为我们的 Xi 和 PI 热成像仪提供了多种不同的 SDK。根据操作平台、红外热像仪、编码语言和硬件平台的不同，可以使用不同的软件接口：
SDK
Optris IRmobile 允许用户使用 Android 智能手机或平板电脑设置和调试 Optris 红外测温仪或红外热像仪。这个工具在调试和对准红外热像仪的视野或调整配置时非常方便。该应用程序可以分析连接的红外热像仪的实时红外图像流，具有自动热/冷点检测功能。对于测温仪，可以显示温度-时间图或视频信号。该应用程序适用于大多数运行 5.0 及以上版本且支持 USB-OTG（On The Go）功能的 USB 端口的 Android 设备。
Google Play
下载
常见问题
如何在我的控制系统中安装该套装？
图像数据通过以太网传输，需要连接到计算机。但Xi 410也可配置为无需计算机的自主运行模式。
模拟输出（如0/4-20 mA）和报警继电器输出可轻松集成到所有标准PLC和控制系统中。
在工厂安装时还需要哪些额外部件？
Xi 410 IP 套件已预先组装并预先布线。您只需提供螺丝将散热外壳和电子盒固定到您的机器或安装底座上。
冷却系统需要哪些维护？
冷却系统几乎无需维护。您应定期检查水管的密封性。
在极端条件下，温度测量精度如何？
工业套件为红外成像仪和敏感光学元件提供了最佳保护。然而，在尘埃或蒸汽等恶劣大气条件下，精度可能受到影响。
请确保在测量时，热像仪对目标物体有无阻碍的视线。
Xi水冷外壳需要哪些水连接？
水冷外壳采用G 1/8“接头，适用于内径6 mm/外径8 mm的水管。
是否有可单独购买的配件或扩展件？
Xi 410 IP为完整套装，但可选择5米或10米电缆长度，以及标准以太网或PoE连接。
此外，可选择工业过程接口替代标准I/O电缆。
热像仪的数据传输方式如何组织（例如电缆、无线局域网等）？
图像数据传输通过快速以太网进行。

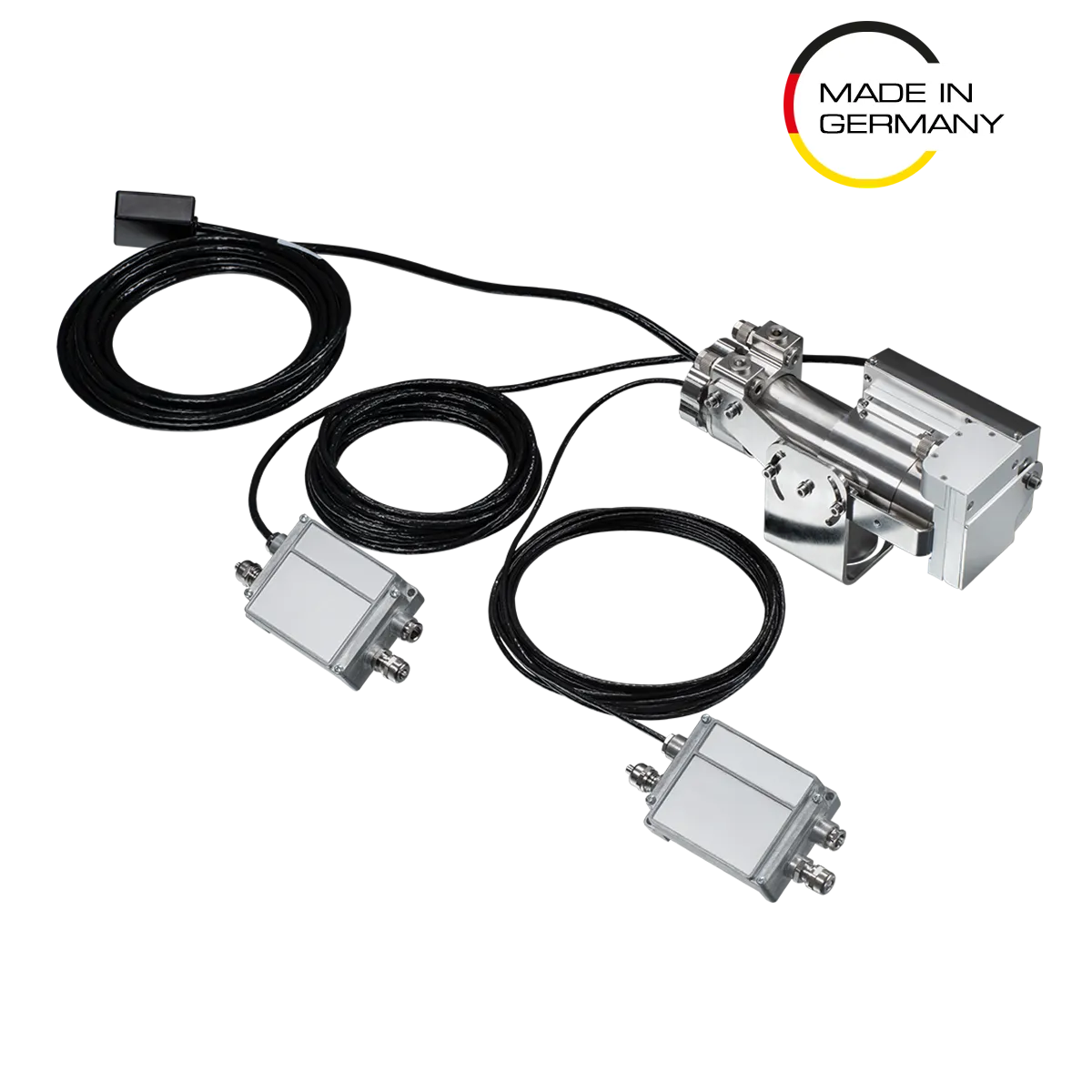

供货范围
- Xi 410 红外成像仪
- 水冷外壳
- 空气净化层流系统（含保护窗）
- 镜头保护快门
- 以太网或PoE电缆
- I/O电缆或工业PIF
- 所有电缆长度为5米或10米
