CS LT

CS LT 红外测温仪是一款先进且经济实惠的红外传感器，旨在提供可靠且具有成本效益的温度测量。该测温仪能够为各种工业应用提供精确的非接触式温度测量。配备热电堆探测器，CS LT 测温仪在8-14µm的光谱带宽内运行，是高发射率目标测量的理想选择，即使在低温下。

Optris CL LT 测温仪用途广泛，常用于薄膜热成型、塑料加工、机器状态监控以及设备过热报警等应用。此外，这款红外传感器在预防性电气维护中也是一种宝贵的工具，帮助检测潜在的电力故障。

凭借15:1的高距离-测点尺寸比，CS LT 测温仪能够在距离较远的位置准确测量小测点的温度，覆盖-50至1030°C的温度测量范围。这些经济实惠的测温仪非常适合机器制造商和制造环境，支持模拟电压、数字报警、RS232串行通信和热电偶（K型）输出，无缝集成温度数据到控制系统中。由于价格低廉且易于使用，CS LT 测温仪已成为传统接触式温度传感应用的流行替代方案。

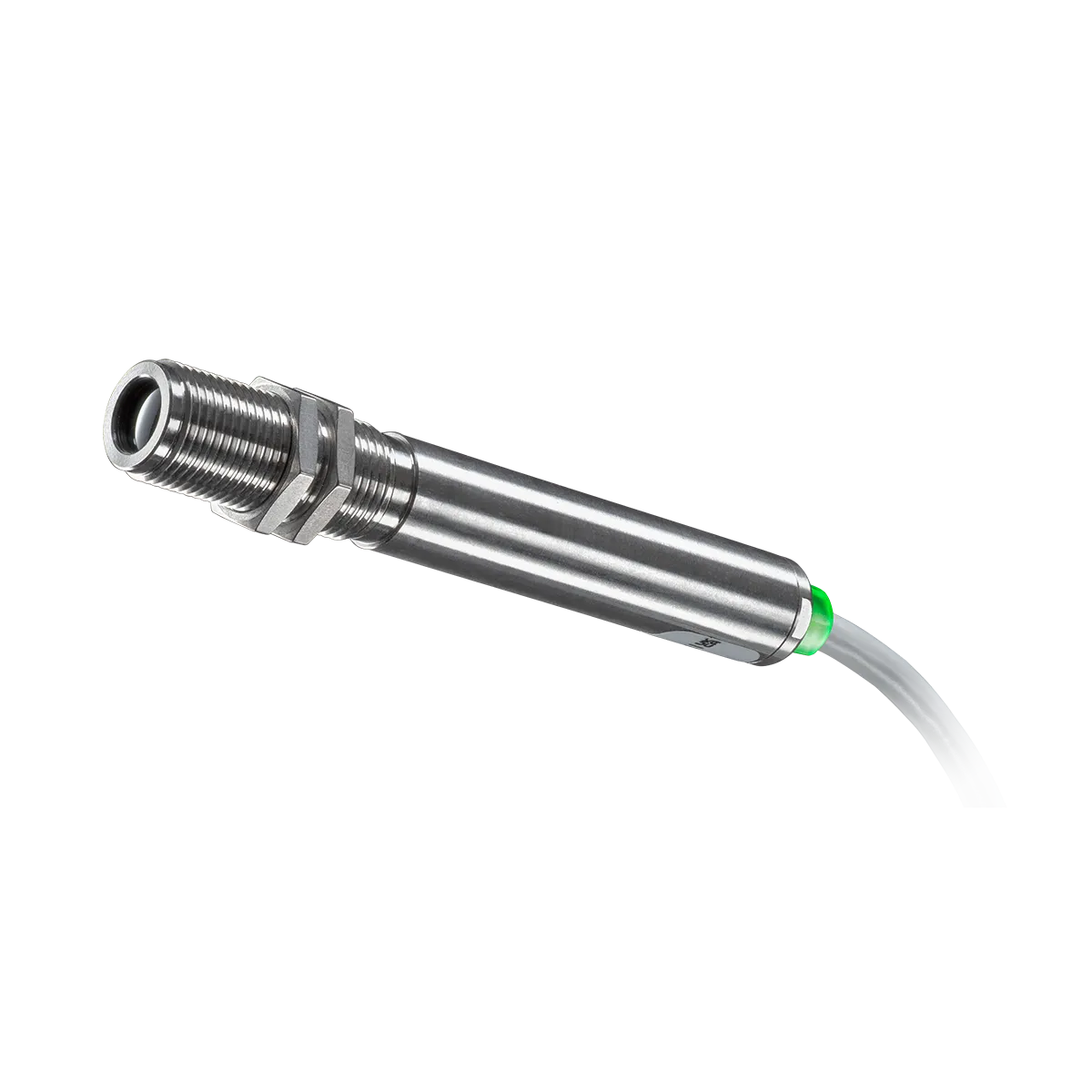

CS LT 测温仪因其低价和易用性脱颖而出，使得该红外传感器成为传统接触式温度传感器的热门替代品。独特的抗热冲击设计确保在挑战性条件下也能进行可靠的测量，与其他低预算传感器不同。这款坚固的不锈钢测量头具有M12x1螺纹，易于安装在高温狭小空间内，无需额外冷却，最高可耐80°C。紧凑的传感头长度仅85毫米，直径12毫米。此外，传感器背面的LED灯作为视觉报警或错误指示，增强了其功能性和可靠性。

通过可选的USB套件和Compact Connect软件，可以支持传感器的配置、设置微调和安装。USB套件和软件还提供温度测量的时间记录功能。为了快速调试，温度测量和时间变化也可以在Optris IRmobile应用上显示，该应用在Google Play上免费提供。

CS LT 测温仪还可以配备Optris配件，包括空气吹扫器、激光瞄准工具、安装法兰和近焦光学元件。这些配件使得从近距离测量小测点目标的温度成为可能。

这些测温仪在德国设计和制造，严格按照PTB或NIST等政府标准进行校准。对于大批量OEM客户，可提供不同电缆尺寸等定制选项。与所有Optris产品一样，应用工程师随时可以讨论工业应用并提供售后支持。

Optris CompactConnect 软件增强了 Optris 固定红外测温仪的功能，提供了各种监控、分析和控制功能，超越了基本的温度测量。它包括可视化温度趋势的温度-时间图表和文档记录功能。该软件支持数据记录、自动过程控制、通过配置设置对测温仪进行参数化以及设置可编程输出和输入。此外，它还提供了先进的信号处理功能。
Compact Connect

Optris IRmobile 允许用户使用 Android 智能手机或平板电脑设置和调试 Optris 红外测温仪或红外热像仪。这个工具在调试和对准红外热像仪的视野或调整配置时非常方便。该应用程序可以分析连接的红外热像仪的实时红外图像流，具有自动热/冷点检测功能。对于测温仪，可以显示温度-时间图或视频信号。该应用程序适用于大多数运行 5.0 及以上版本且支持 USB-OTG（On The Go）功能的 USB 端口的 Android 设备。 Google Play

如何设置 CS LT 的热电偶输出？

设置 CS LT 的热电偶输出非常简单。首先，将 CS LT 连接到 optris CS 套件（ACCSMIAC）并安装 CompactConnect 软件。为此，请使用端子块将 USB 适配器电缆的每根线与传感器电缆的相同颜色的线连接。连接 USB 适配器后，必须在 CompactConnect 软件中启用热电偶输出。保存配置后，可以将 CS LT 从 USB 适配器断开，并使用外部电源（5-30V）供电。热电偶类型 K 输出是绿色和白色的电线，并带有额外的标签标记。

什么是热电偶输出？

热电偶输出根据热电偶 K 型特性曲线提供电压。

如何延长热电偶输出的电缆长度？

必须使用合适的热电偶延长电缆（NiCr-Ni）来延长热电偶输出。

如何更改缩放、发射率或其他设置？

必须使用 optris CS 套件（ACCSMIAC）和 CompactConnect 软件来更改测温仪的设置。

我可以设置 CS LT 测温仪进行数字通信吗？

数字通信需要可选的 USB 编程套件。使用端子块，将 USB 适配器电缆的每根线与传感器电缆的相同颜色的线连接。传感器提供双向和单向数字通信。双向通信允许在传感器和计算机之间发送和接收数据。单向通信支持数据的快速突发模式，在该模式下，传感器仅发送数据。

CS LT 支持 RS232 通信吗？

是的，要进行传感器的双向 RS232 连接，需要额外的接口板（推荐使用 MAX3381E）。

CS LT 支持开集电极输出吗？

是的，CS LT 支持额外的开集电极输出。开集电极输出是 CS LT 上的额外报警输出。此外，模拟输出也是一个开集电极输出，可以触发外部继电器。例如，在长电缆的情况下，接地线可能会有电压降，并且 mV 输出会失真。棕色电线可以用作地线，而热电偶电线可以用作接地。

我可以将 CS LT 连接到智能手机以调整设置吗？

CS LT 传感器可以直接连接到 Android 智能手机或平板电脑。IRmobile 应用程序在连接的 Android 智能手机或平板电脑上监控和分析红外温度测量。手机为 CS LT 测温仪供电。

CS LT 在通电后何时可以使用？

CS LT 有一个预热时间。在供电电压 (Vcc) ≥ 12 V 时，传感器需要约 5 分钟才能稳定工作。因此，LED 将在开机后长达 5 分钟内显示报警状态。

我可以将 CS LT 放置在离目标多远的位置？

测量对象的大小和红外测温仪的光学分辨率决定了传感头与测量对象之间的最大距离。为了防止测量偏差，目标物体应填满光学视场。因此，测量点应始终至少与目标物体的大小相同或更小。测量点尺寸指的是90%的辐射能量。

使用近焦镜头时需要选择哪些更改？

可选的 CF 镜头允许测量小物体。如果使用 CF 镜头，传输率必须设置为 0.78。必须使用可选的 USB 套件（包括软件）更改此值。指定的传输率（平均值）是一个可能有一定散射的特征值。如有需要，传输率必须通过实验确定。

传感器末端的绿色 LED 有什么功能？

绿色 LED 可以编程为以下功能：报警、瞄准支持、自诊断和温度代码指示。配置需要使用 USB 适配器电缆和软件。出厂默认设置为自诊断模式。

传感器末端的 LED 始终亮着是什么原因？

在自诊断模式下，如果 LED 始终亮着或短暂间断地亮着，传感器表示由于环境温度变化尚未稳定或处于错误模式

• CS LT 配有 1 米电缆
• 2 个安装螺母
• 快速入门指南
