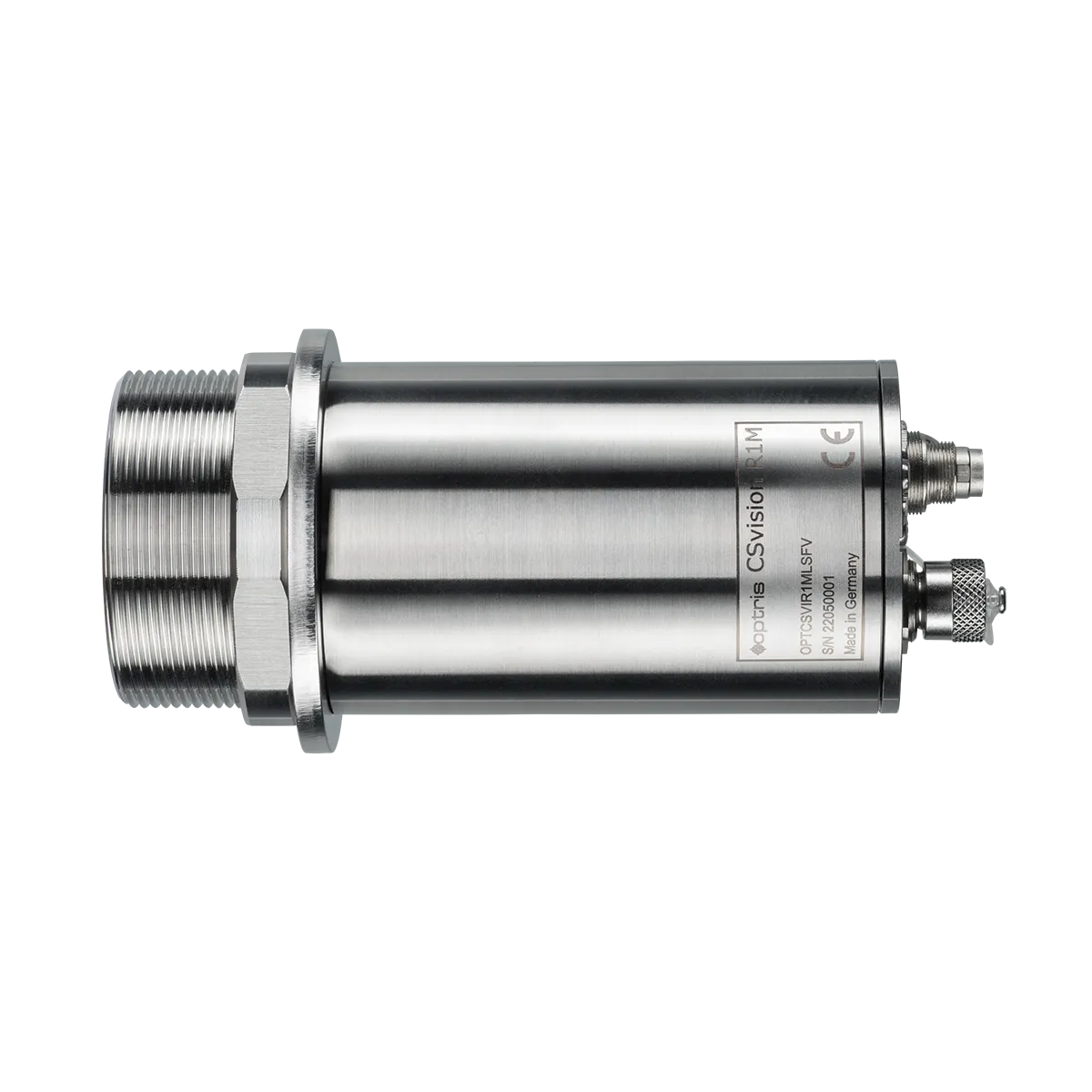

CSVision R1M
配备视频和激光瞄准以及 BRF 技术的高性能单体式双色工业 R1M 比率测温仪
- 温度测量范围：550°C至3000°C
- 光谱范围：0.8 - 1.1 微米
- 响应时间：低至1毫秒
19,995元起
联系我们获取报价
产品描述
Optris CSVision R1M 双色测温仪以其一致且可重复的结果而闻名。与仅依赖强度测量的单色测温仪不同，CSVision R1M 采用基于比率的方法，测量两个间隔很近的波长的红外辐射。这种方法在温度升高时提供无与伦比的精度，因为物体发射的辐射在波长范围内增加。
CSVision R1M 的一个主要优势是其在不利条件下的可靠性。与单色设备不同，这款测温仪即使在发射率未知或随温度变化的情况下也能提供准确结果。这在测量点不完全在物体上或物体小于测温仪的测量点时尤其有用。
Optris CSVision R1M 双色测温仪以其一致且可重复的结果而闻名。与仅依赖强度测量的单色测温仪不同，CSVision R1M 采用基于比率的方法，测量两个间隔很近的波长的红外辐射。这种方法在温度升高时提供无与伦比的精度，因为物体发射的辐射在波长范围内增加。
CSVision R1M 的一个主要优势是其在不利条件下的可靠性。与单色设备不同，这款测温仪即使在发射率未知或随温度变化的情况下也能提供准确结果。这在测量点不完全在物体上或物体小于测温仪的测量点时尤其有用。
CSVision R1M 的双色测量原理确保在不同条件下的可重复和准确的测量，能够抵抗灰尘、烟雾、蒸汽和污浊观察窗口的影响。即使在光学路径中传输变化导致高达90%的衰减情况下，红外传感器仍能保持可靠。此外，当物体不完全位于测温仪测量点上或处于快速运动中时，这种方法也能进行精确的温度测量。
CSVision 系列创新的视频瞄准和十字激光使传感器对准变得容易。CSVision R1M 还具有电动对焦功能，允许从350 mm到无限远的标准焦距版本和200 mm到400 mm的近焦距版本进行调节。此灵活性使测温仪适用于各种应用，使用户能够对不同距离的目标进行对焦。
CSVision R1M 提供从550 °C到3000 °C的宽温度测量范围，具有高达150:1的优越光学分辨率。红外测温仪的内部电动对焦使其能够从不同距离进行非接触测量。此外，该设备在环境温度为23 ± 5 °C时，系统精度极高，偏差仅为±（读数的0.5% + 2 °C），确保在苛刻的工业环境中进行可靠的温度测量。
CSVision R1M 具有温度范围和多种模拟和数字输出的灵活性，包括2x 0/4 – 20 mA，0 – 5 V，0 – 10 V，USB，RS485，ModbusTCP，ProfiNet 和 Ethernet IP，使其适应多种工业环境。红外测温仪的坚固设计和德国制造确保了其耐用性和准确性，使其成为金属和半导体制造等行业中关键温度控制的理想工具。Optris CSVision R1M 为非接触温度传感技术设立了高标准。
产品规格
| 型号 | CSvision R1M CN |
| 探测器 | |
| 探测器 | 三明治检测器 |
| 测量原理 | 单色和双色 |
| 光谱范围 | H: 0.8 – 1.1 μm L: 0.8 – 1.1 μm |
| 响应时间 | 1 ms |
| 曝光时间 | 1 ms |
| 采样频率 | 1000Hz |
| 可更换感应头 | 无 |
| 光学 | |
| 距离光斑比 (D:S) | 150:1 |
| 最小光斑（CF 光学镜组/附加 CF 镜头） | 可选：2 mm（最小光斑尺寸）*5) 距离 200 mm |
| 距离 | 标准焦距：350 毫米至无限远 近焦：200 至 400 毫米 |
| 瞄准 | |
| 瞄准 |
激光测距（激光 635 nm/ <1 mW）、
视频瞄准（1280 x 960 像素，8°x 6°，30 FPS，带 BRF 技术）
|
| 测量 | |
| 物体测量范围 | 250 … 1400°C（单色模式） 300 … 1400°C（双色模式） |
| 精度 2) | ± (0.5 % 读数 + 2 °C) |
| 重复性 2) | 读数的 ± 0.3 |
| 温度系数 3) | 无 |
| 热敏性（NETD） | 100 mK |
| 预热时间 | 10 分钟 |
| 发射率/透射率/反射率 | 0.050 – 1.100 |
| 斜率 | 0.700 – 1.300 |
| 接口 | |
| 界面 | USB、串行通信 可选: 以太网 可选: 以太网/IP、ModbusTCP、Profinet |
| 支持的协议 |
USB 2.0、RS485
EthnernetIP、ModbusTCP、Profinet、Modbus RTU
|
| 兼容软件 | CompactPlusConnect, IRmobile |
| 模拟输入/输出 | |
| 直接输出/输入 | 输出： 2x 0/4 – 20 mA 输入： 1x 0-10V 集电极开路输出 |
| 电缆长度 |
USB：1.5 m（含），USB 长达 20 m
3m（含）、8m、15m
|
| 信号处理 | |
| 配置 | USB 和 CompactPlusConnect 或 IRmobile |
| 操作 | 单机和 / 或计算机自动运行 |
| 功能 | 单色/双色模式/衰减监测、警报、峰值保持、谷值保持、平均值/扩展保持功能（带阈值和迟滞）、智能比率模式 (SRM) |
| 常规 | |
| 尺寸 | Ø 50x 109 mm, M48x1,5 |
| 外壳材料 | 不锈钢 |
| 重量 | 518 g |
| 焦点 | 电动对焦 |
| 原产国 | 德国 |
| 环境与认证 | |
| 工作温度范围 | -20 … 65 °C (50 °C 激光开启时) |
| 存储温度范围 | -40 °C … 85°C |
| 相对湿度 | 10 – 95%，非冷凝 |
| 防护等级 | IP 65 (NEMA-4) |
| 电磁兼容性 | 2014/30/EU |
| 冲击 | IEC 60068-2-27（25 G 和 50 G） |
| 振动 |
IEC 60068-2-6（正弦波形）
IEC 60068-2-64（宽带噪声）
|
| 标准 | CE, Rohs |
| 电源 | |
| 电源 | USB or 8-30 V DC |
| 耗电量 | 2.5 瓦（USB）或 4 瓦（8-30 伏直流） |
| 零件编号 | |
| OPTCSVR1MH | |
| OPTCSVR1ML |
| 附加备注 | |
| 1) 90% 能量 2) 环境温度 23 ± 5°C 时，物体温度 > 0°C ； 3) 环境温度 <18°C 和 >28°C 时，以较高者为准 4) 90% 值 5) 测量区域直径 |
|
软件
Optris CompactConnect 软件增强了 Optris 固定红外测温仪的功能，提供了各种监控、分析和控制功能，超越了基本的温度测量。它包括可视化温度趋势的温度-时间图表和文档记录功能。该软件支持数据记录、自动过程控制、通过配置设置对测温仪进行参数化以及设置可编程输出和输入。此外，它还提供了先进的信号处理功能。
Compact Connect
Optris IRmobile 允许用户使用 Android 智能手机或平板电脑设置和调试 Optris 红外测温仪或红外热像仪。这个工具在调试和对准红外热像仪的视野或调整配置时非常方便。该应用程序可以分析连接的红外热像仪的实时红外图像流，具有自动热/冷点检测功能。对于测温仪，可以显示温度-时间图或视频信号。该应用程序适用于大多数运行 5.0 及以上版本且支持 USB-OTG（On The Go）功能的 USB 端口的 Android 设备。
Google Play
下载
常见问题
如何对焦 CSVision？
要将焦点设置到所需的测量距离，必须使用 USB 电缆将传感器连接到 PC、手机或平板电脑。请启动 CompactPlus Connect 软件或 IRmobile 应用程序。您将在温度-时间图旁边看到视频。视频图像中的圆圈表示测量点的位置。该圆圈的大小相当于红外点的大小。通过点击并拖动对焦条来更改焦点。
如何用 CSVision 瞄准？
CSVision 集成了一个使用与红外检测器相同光学通道的视频摄像头。此外，传感器具有交叉激光瞄准功能，可以在任何距离标记测量点的中心。视频和激光瞄准的结合使传感器能够完美对准目标。集成的激光瞄准支持光学系统的对准和对焦。测量点的位置通过视频图像中的圆圈显示。
什么是 BRF 技术？
BRF 技术代表亮度调整技术。该技术有助于避免视频摄像头的图像过曝。通过亮度减小滤波器，测温仪可以在两步中切换亮度减小滤波器。
激光是否危险？
测温仪的激光是2类激光，波长范围为500nm至650nm，功率小于1mW，符合EN 60825 1:2014标准。不要将激光直接对准人的或动物的眼睛！不要直视激光束。避免通过反射面间接暴露。
激光自动关闭？
在环境温度 >50 °C 时，激光将自动关闭。激光应仅用于传感器的瞄准和定位。激光的持续使用可能会减少激光二极管的寿命，并可能导致传感器过热。
可以外部触发激光吗？
可以，但瞄准激光的电源线必须通过一个开关或按钮，该开关或按钮必须安装在距传感器安装位置不超过2米处，以确保安全。用户可以通过现场安装的开关或通过软件激活/禁用激光。
CSVision 可以作为双线传感器使用吗？
请不要将电源电压连接到模拟输出，否则会损坏输出。CSVision 不是双线传感器。请查看 CSmicro 系列，该系列是双线传感器。
供货范围
- CSvision R1M
- 1个安装螺母
- 1个安装支架
- USB-C 电缆（包括 USB-A 适配器）
- 带端子台的过程连接器电缆
- 快速入门指南
