CTlaser P7
带激光瞄准功能适用于塑料薄膜的高性能两件式工业红外P7测温仪
- 温度测量范围：0°C至710°C
- 光谱范围：7.9 微米
- 响应时间：150毫秒
- 高光学分辨率
- 激光瞄准
6,995元起
联系我们获取报价
产品描述
Optris CTlaser P7 测温仪专为对薄塑料材料进行精确非接触温度测量而设计，覆盖广泛的温度范围，从0°C到710°C。该测温仪的7.9 µm专用光谱范围使其能对薄塑料材料进行准确读数，特别适用于在生产薄塑料薄膜时需要温度控制的应用。
CTlaser P7 的测量头能够承受高达85°C的温度而无需额外冷却，确保其在工业环境中的可靠性能。其7.9 µm的测量波长结合150毫秒的快速响应时间，提高了在各种制造过程中温度监控的效率。
发射率是温度测量准确性的关键因素，CTlaser P7 的设计对此进行了仔细处理。对于厚度超过0.4毫米和着色薄膜的塑料，在长波LT光谱范围（8-14 µm）内表现出高发射率，而非常薄的塑料薄膜由于其透明性而带来挑战。为了克服这一问题，CTlaser P7 利用红外光谱中的材料特定吸收带，采用窄带灵敏红外传感器进行精确温度测量。
氟塑料（FEP）、聚酰亚胺（PI）、丙烯酸（PMMA）、聚碳酸酯（PC）、聚酯（PET）和聚氯乙烯（PVC或乙烯）等材料在7.9 μm时表现出理想特性，使得CTlaser P7能够轻松测量这些材料的温度。
CTlaser P7 系列的一个显著特点是其双激光瞄准标记，提供精确的瞄准支持，最小化对准误差。这一创新系统利用两束激光精确描绘红外光学路径，准确指示测点的位置和大小，无论距离如何。
CTlaser P7 测温仪采用两件式设计，配有独立的电子盒，具备先进的信号处理能力。提供多种模拟和数字输出，确保与各种工业过程和控制系统的无缝集成。
通过配备如空气清洗和安装法兰等Optris配件，CTlaser P7 设计用于集成到多样的制造和过程应用中。这些测温仪在德国制造和校准，经过严格的校准以符合PTB或NIST等政府标准。定制选项如不同的电缆尺寸可满足特定需求。
Optris为CTlaser P7系列提供全面支持，包括工业应用咨询和售后协助，确保最佳性能和用户满意度。凭借其精确性、多功能性和可靠性，CTlaser P7 是各种工业环境中温度测量的宝贵工具。
Optris CTlaser P7 测温仪专为对薄塑料材料进行精确非接触温度测量而设计，覆盖广泛的温度范围，从0°C到710°C。该测温仪的7.9 µm专用光谱范围使其能对薄塑料材料进行准确读数，特别适用于在生产薄塑料薄膜时需要温度控制的应用。
CTlaser P7 的测量头能够承受高达85°C的温度而无需额外冷却，确保其在工业环境中的可靠性能。其7.9 µm的测量波长结合150毫秒的快速响应时间，提高了在各种制造过程中温度监控的效率。
发射率是温度测量准确性的关键因素，CTlaser P7 的设计对此进行了仔细处理。对于厚度超过0.4毫米和着色薄膜的塑料，在长波LT光谱范围（8-14 µm）内表现出高发射率，而非常薄的塑料薄膜由于其透明性而带来挑战。为了克服这一问题，CTlaser P7 利用红外光谱中的材料特定吸收带，采用窄带灵敏红外传感器进行精确温度测量。
氟塑料（FEP）、聚酰亚胺（PI）、丙烯酸（PMMA）、聚碳酸酯（PC）、聚酯（PET）和聚氯乙烯（PVC或乙烯）等材料在7.9 μm时表现出理想特性，使得CTlaser P7能够轻松测量这些材料的温度。
CTlaser P7 系列的一个显著特点是其双激光瞄准标记，提供精确的瞄准支持，最小化对准误差。这一创新系统利用两束激光精确描绘红外光学路径，准确指示测点的位置和大小，无论距离如何。
CTlaser P7 测温仪采用两件式设计，配有独立的电子盒，具备先进的信号处理能力。提供多种模拟和数字输出，确保与各种工业过程和控制系统的无缝集成。
通过配备如空气清洗和安装法兰等Optris配件，CTlaser P7 设计用于集成到多样的制造和过程应用中。这些测温仪在德国制造和校准，经过严格的校准以符合PTB或NIST等政府标准。定制选项如不同的电缆尺寸可满足特定需求。
Optris为CTlaser P7系列提供全面支持，包括工业应用咨询和售后协助，确保最佳性能和用户满意度。凭借其精确性、多功能性和可靠性，CTlaser P7 是各种工业环境中温度测量的宝贵工具。
Optris CTlaser P7 测温仪专为对薄塑料材料进行精确非接触温度测量而设计，覆盖广泛的温度范围，从0°C到710°C。该测温仪的7.9 µm专用光谱范围使其能对薄塑料材料进行准确读数，特别适用于在生产薄塑料薄膜时需要温度控制的应用。
CTlaser P7 的测量头能够承受高达85°C的温度而无需额外冷却，确保其在工业环境中的可靠性能。其7.9 µm的测量波长结合150毫秒的快速响应时间，提高了在各种制造过程中温度监控的效率。
发射率是温度测量准确性的关键因素，CTlaser P7 的设计对此进行了仔细处理。对于厚度超过0.4毫米和着色薄膜的塑料，在长波LT光谱范围（8-14 µm）内表现出高发射率，而非常薄的塑料薄膜由于其透明性而带来挑战。为了克服这一问题，CTlaser P7 利用红外光谱中的材料特定吸收带，采用窄带灵敏红外传感器进行精确温度测量。
氟塑料（FEP）、聚酰亚胺（PI）、丙烯酸（PMMA）、聚碳酸酯（PC）、聚酯（PET）和聚氯乙烯（PVC或乙烯）等材料在7.9 μm时表现出理想特性，使得CTlaser P7能够轻松测量这些材料的温度。
CTlaser P7 系列的一个显著特点是其双激光瞄准标记，提供精确的瞄准支持，最小化对准误差。这一创新系统利用两束激光精确描绘红外光学路径，准确指示测点的位置和大小，无论距离如何。
CTlaser P7 测温仪采用两件式设计，配有独立的电子盒，具备先进的信号处理能力。提供多种模拟和数字输出，确保与各种工业过程和控制系统的无缝集成。
通过配备如空气清洗和安装法兰等Optris配件，CTlaser P7 设计用于集成到多样的制造和过程应用中。这些测温仪在德国制造和校准，经过严格的校准以符合PTB或NIST等政府标准。定制选项如不同的电缆尺寸可满足特定需求。
Optris为CTlaser P7系列提供全面支持，包括工业应用咨询和售后协助，确保最佳性能和用户满意度。凭借其精确性、多功能性和可靠性，CTlaser P7 是各种工业环境中温度测量的宝贵工具。
Optris CTlaser P7 测温仪专为对薄塑料材料进行精确非接触温度测量而设计，覆盖广泛的温度范围，从0°C到710°C。该测温仪的7.9 µm专用光谱范围使其能对薄塑料材料进行准确读数，特别适用于在生产薄塑料薄膜时需要温度控制的应用。
CTlaser P7 的测量头能够承受高达85°C的温度而无需额外冷却，确保其在工业环境中的可靠性能。其7.9 µm的测量波长结合150毫秒的快速响应时间，提高了在各种制造过程中温度监控的效率。
发射率是温度测量准确性的关键因素，CTlaser P7 的设计对此进行了仔细处理。对于厚度超过0.4毫米和着色薄膜的塑料，在长波LT光谱范围（8-14 µm）内表现出高发射率，而非常薄的塑料薄膜由于其透明性而带来挑战。为了克服这一问题，CTlaser P7 利用红外光谱中的材料特定吸收带，采用窄带灵敏红外传感器进行精确温度测量。
氟塑料（FEP）、聚酰亚胺（PI）、丙烯酸（PMMA）、聚碳酸酯（PC）、聚酯（PET）和聚氯乙烯（PVC或乙烯）等材料在7.9 μm时表现出理想特性，使得CTlaser P7能够轻松测量这些材料的温度。
CTlaser P7 系列的一个显著特点是其双激光瞄准标记，提供精确的瞄准支持，最小化对准误差。这一创新系统利用两束激光精确描绘红外光学路径，准确指示测点的位置和大小，无论距离如何。
CTlaser P7 测温仪采用两件式设计，配有独立的电子盒，具备先进的信号处理能力。提供多种模拟和数字输出，确保与各种工业过程和控制系统的无缝集成。
通过配备如空气清洗和安装法兰等Optris配件，CTlaser P7 设计用于集成到多样的制造和过程应用中。这些测温仪在德国制造和校准，经过严格的校准以符合PTB或NIST等政府标准。定制选项如不同的电缆尺寸可满足特定需求。
Optris为CTlaser P7系列提供全面支持，包括工业应用咨询和售后协助，确保最佳性能和用户满意度。凭借其精确性、多功能性和可靠性，CTlaser P7 是各种工业环境中温度测量的宝贵工具。
产品规格
| 型号 | CTlaser P7 CN |
| 探测器 | |
| 探测器 | 热电堆 |
| 测量原理 | 单色 |
| 光谱范围 | 7.9 μm |
| 响应时间 | 150 ms |
| 曝光时间 | 150 ms |
| 采样频率 | 6,6Hz |
| 可更换感应头 | 不适用 |
| 光学 | |
| 距离光斑比 (D:S) | 45:1 |
| 光斑尺寸（SF 光学系统） | 27 mm 处为 1200 mm (1.1 英寸 处为 47.24 英寸) |
| 最小光斑（CF 光学镜组/附加 CF 镜头） | 1.6 mm 处为 70 mm (0.06 英寸 处为2.8 英寸) |
| 距离 | 独立 |
| 瞄准 | |
| 瞄准 | 双激光 |
| 测量 | |
| 物体测量范围 | 0 … 710 °C |
| 精度 2) | ±1.5 °C 或 ±1 |
| 重复性 2) | “(±0.5 % 或 +0.5 °C) |
| 温度系数 3) | (±0.5 % 或 +0.9 °C)”。 |
| 热敏性（NETD） | ±0,05 K/ K 或 ±0,05 %/ K |
| 预热时间 | 10 分钟 |
| 发射率/透射率/反射率 | 0.100 – 1.100 |
| 斜率 | 不适用 |
| 接口 | |
| 界面 | USB / RS232 / Profibus / Ethernet / 继电器 |
| 支持的协议 | USB 2.0，可选： EtherNet/IP / Ethernet TCP / Modbus TCP / Modbus RTU / Profinet / Profibus |
| 兼容软件 | CompactConnect, IRmobile |
| 模拟输入/输出 | |
| 直接输出/输入 | 0-20 mA/4-20 mA/0-5 V/0-10 V/t/c (K/J) |
| 电缆长度 | 3 m (标准), 8 m, 15 m (9.8 英尺 [标准], 26.2 英尺, 49.2 英尺) |
| 信号处理 | |
| 配置 | CompactConnect 或 IRmobile |
| 操作 | 自动化独立运行 |
| 功能 | 平均值、峰值保持、谷值保持、带阈值和迟滞的高级峰值保持、触发式信号输出、触发式峰值保持功能（可通过软件调节） |
| 常规 | |
| 尺寸 | M48x1.5 |
| 外壳材料 | 不锈钢 |
| 重量 | 600 克（21.2 盎司）（传感头） 420 克（14.8 盎司）（电子元件） |
| 重点 | 固定 |
| 原产国 | 德国 |
| 环境与认证 | |
| 工作温度范围 | -20 °C … 85 °C （传感头）(50 °C（激光开启时）-20 °C … 85 °C（电子元件） |
| 存储温度范围 | -40 °C … 125 °C（传感头） -40 °C … 85 °C（电子元件） |
| 相对湿度 | 10 – 95 %，非冷凝 |
| 防护等级 | IP 65, NEMA 4 |
| 电磁兼容性 | 2014/30/EU |
| 冲击 | IEC 60068-2-27（25 G 和 50 G） |
| 振动 | IEC 60068-2-6（正弦波形） IEC 60068-2-64（宽带噪声） |
| 标准 | CE, UKCA, RoHS |
| 电源 | |
| 电源 | 8 – 36 V DC / 5 V USB / 最大值 1.2 W |
| 耗电量 | <250mW （带激光） |
| 零件编号 | |
| 无 | |
| 附加备注 | |
| 1) 90% 能量 2) 环境温度 23 ± 5°C 时，物体温度 > 0°C ； 3) 环境温度 <18°C 和 >28°C 时，以较高者为准 4) 90% 值 5) 测量区域直径 |
|
软件
Optris CompactConnect 软件增强了 Optris 固定红外测温仪的功能，提供了各种监控、分析和控制功能，超越了基本的温度测量。它包括可视化温度趋势的温度-时间图表和文档记录功能。该软件支持数据记录、自动过程控制、通过配置设置对测温仪进行参数化以及设置可编程输出和输入。此外，它还提供了先进的信号处理功能。
Compact Connect
Optris IRmobile 允许用户使用 Android 智能手机或平板电脑设置和调试 Optris 红外测温仪或红外热像仪。这个工具在调试和对准红外热像仪的视野或调整配置时非常方便。该应用程序可以分析连接的红外热像仪的实时红外图像流，具有自动热/冷点检测功能。对于测温仪，可以显示温度-时间图或视频信号。该应用程序适用于大多数运行 5.0 及以上版本且支持 USB-OTG（On The Go）功能的 USB 端口的 Android 设备。
Google Play
下载
常见问题
应用程序的距离-测点尺寸比是多少？
测量对象的尺寸和红外测温仪的光学分辨率决定了传感头和测量对象之间的最大距离。为了防止测量误差，对象应完全填满光学视场。因此，测点应始终至少与对象一样大或更小。
可以更换传感器电缆吗？
如果需要，可以更换传感头电缆。为了避免影响精度，请使用与原电缆具有相同线材规格和配置的替换电缆。
可以将传感头与另一个电子盒配对吗？
可以，在更换传感头后，必须将新传感头的校准码输入电子设备。校准码固定在传感头上的标签上，请勿移除此标签或记录代码。若需更换电子设备，该代码是必要的。
CTlaser P7 可以离目标多远？
测量对象的尺寸和红外测温仪的光学分辨率决定了传感头和测量对象之间的最大距离。为了防止测量偏差，对象应填满光学视场。因此，测点应始终至少与对象一样大或更小。测点尺寸指90%的辐射能量。
如何改善传感器的噪声幅度？
在CT型号中，测量期间不得移动传感头电缆。仅使用屏蔽电缆。传感器屏蔽必须接地。在工业环境中避免接地回路和相关的信号干扰。可能需要中断电子盒内的接地连接。为此，请将电子盒内的跳线切换到另一个位置。请查看手册。
如何用CTlaser P7瞄准？
红外传感器集成了双激光瞄准系统，有助于对准传感器。测量点位于两个激光点之间。在适当光学系统的焦点处，两束激光交叉并合并为一个点，标记最小测点。两个激光点仅用于定位。
激光是否危险？
测温仪的激光是2类激光，波长范围为500nm至650nm，功率小于1mW，符合EN 60825 1:2014标准。不要将激光直接对准人的或动物的眼睛！不要直视激光束。避免通过反射面间接暴露。
激光自动关闭？
在环境温度>50°C时，激光将自动关闭。激光应仅用于传感器的瞄准和定位。激光的持续使用可能会减少激光二极管的寿命，并可能导致传感器过热。
可以外部触发激光吗？
可以，但瞄准激光的电源线必须通过一个开关或按钮，该开关或按钮必须安装在距传感器安装位置不超过2米处，以确保安全。用户可以通过现场安装的开关或通过软件激活/禁用激光。

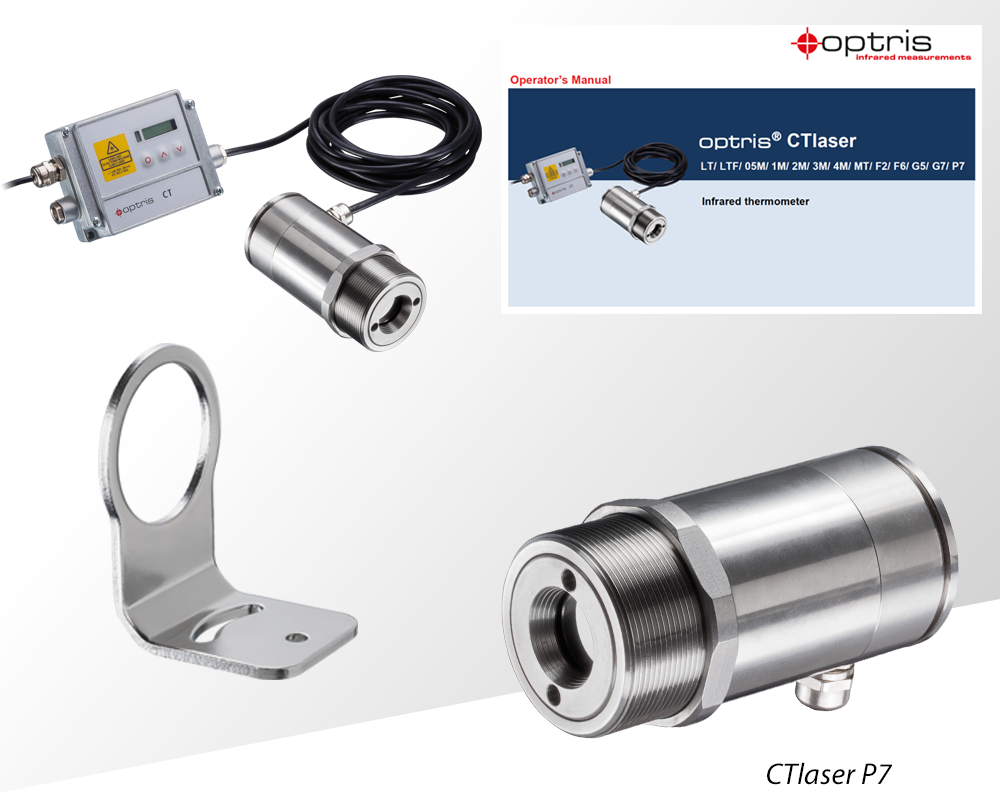

供货范围
- CTlaser P7，带 3 米电缆
- 1个安装螺母
- 1个安装支架
- 快速入门指南
