CSmicro 3M
用于低温金属应用的紧凑型单体微型坚固工业红外 3M 测温仪
- 微型传感头尺寸为24 x 12毫米，M12x1螺纹
- 温度测量范围：50 至 350°C 或 100 至 600°C
- 光谱范围：2.3微米
- 响应时间：低至8毫秒
- 高距离-测点尺寸比可达33:1
1,900元起
联系我们获取报价
产品描述
Optris CSmicro 3M 红外测温仪经过精密设计，可精确测量 50°C 至 600°C 的温度，其 2.3 微米的光谱范围专门用于准确测量金属温度。其紧凑的红外测量头便于在狭小空间内轻松安装，实现无缝机械集成。这款热非接触传感器性能可靠，广泛应用于钢、钨、铁、镍、黄铜和复合材料等高温金属的应用。
凭借高达 33:1 的距离-测点尺寸比，CSmicro 3M 能确保即使在远距离也能进行精确的温度测量，使其非常适合集成到制造环境中的机械设备中。其紧凑尺寸和最高可达 85°C 的耐温性进一步增强了其在工业环境中的适用性。CSmicro 3M 传感器具有快速的 8 毫秒响应时间，确保了快速和准确的温度读数。
在实验室环境中，精确的温度测量至关重要，特别是在使用测温仪时。然而，工业环境带来了独特的挑战，可能影响温度的准确性。Optris 主张使用短波或中波测温仪，因为它们对发射率变化具有较强的抵抗力，并且具备优越的光学分辨率，确保在各种实际条件下的一致性能。工程师必须仔细考虑波长选择、校准精度、光学质量和温度范围等因素，以减轻光学限制、发射率变化、反射和对准误差带来的潜在影响。
CSmicro 3M 系列提供多种版本，具有不同的光学配置、距离-测点尺寸比、最高传感头温度和输出类型，包括 4-20 mA、0-5 V 或 0-10 V 电压输出的模拟输出。它还支持数字报警和通过 RS232 进行串行通信，方便与控制系统的无缝集成。此外，具有 mA 输出的 CSmicro 3M 系列支持两线输出操作，根据测量温度动态调整地线环路中的电流。不同的镜头选项，包括近焦或标准焦距光学器件，可满足不同的测量需求。

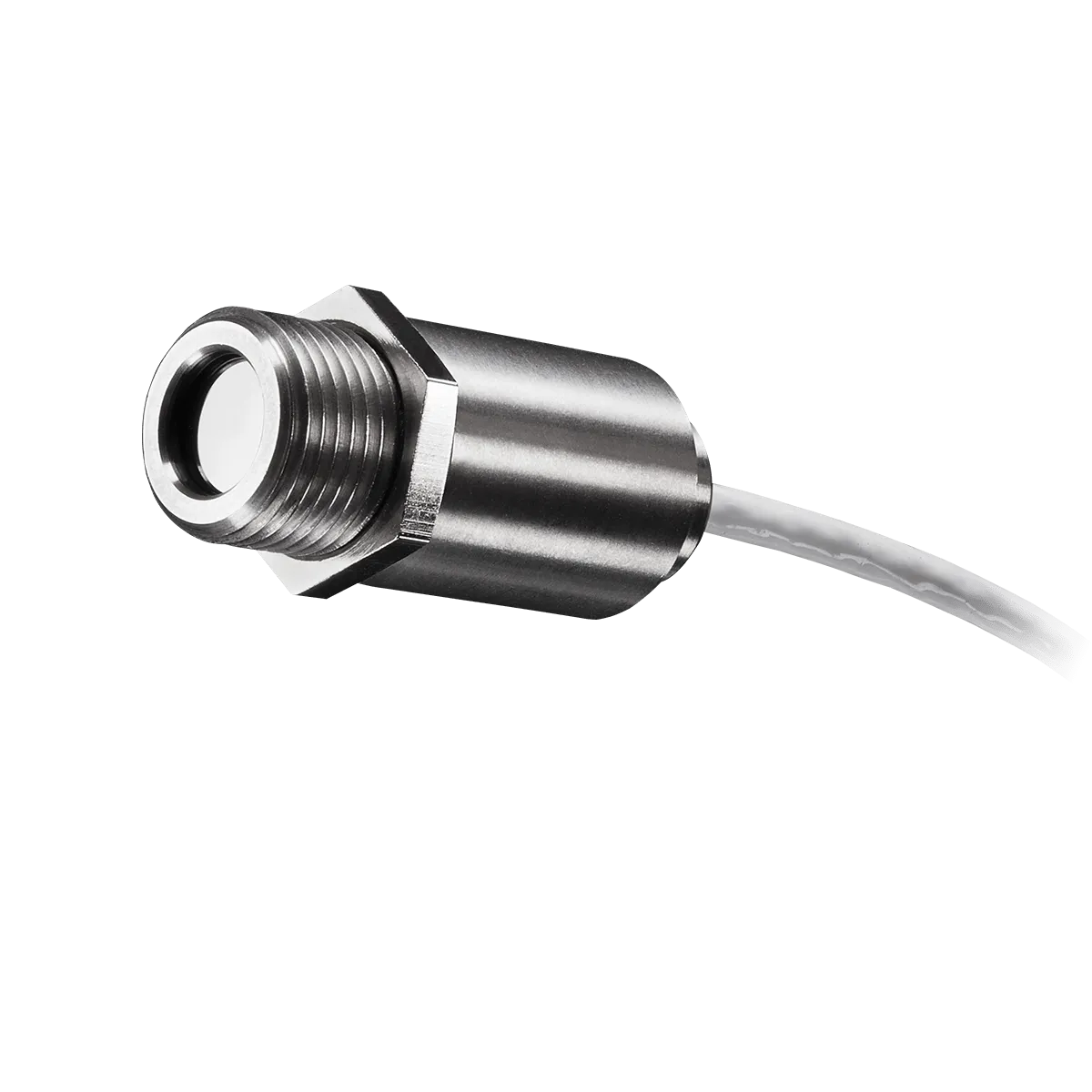

CSmicro 3M 测温仪经过设计，能够承受严苛的条件，确保在恶劣环境中的精确温度测量。其抗热冲击设计确保了在环境温度变化下的一致性。坚固的不锈钢测量头配备 M12x1 螺纹，简化了在狭小高温空间内的集成，增强了其多功能性。
智能 LED 显示屏提供报警信号、目标支持、自我诊断和温度代码显示等功能，增强了可用性。电缆内的电子元件确保了测量头的高温耐受性。
Optris CSmicro 3M 测温仪的配件包括吹气系统、安装法兰和近焦光学器件，方便近距离测量小测点目标的温度。可选的 USB 套件和 Compact Connect 软件简化了配置、调节设置和传感器的设置，使温度测量记录更加方便。Optris IRmobile 应用程序可从 Google Play 下载，进一步简化了调试，并提供显示温度测量和变化的平台。这些测温仪在德国设计和制造，经过严格校准，符合 PTB 或 NIST 等政府标准。对于大批量 OEM 客户，可以提供定制选项，如不同的电缆尺寸。与所有 Optris 产品一样，应用工程师随时准备讨论工业应用并提供售后支持。
产品规格
| 型号 | CSmicro 3ML | CSmicro 3MH |
| 探测器 | ||
| 探测器 | 砷化镓 | |
| 测量原理 | 单色 | |
| 光谱范围 | 高温：2.3 微米 | |
| 响应时间 | 8 ms ( mA 版本: 20ms) | 8 ms ( mA 版本: 20ms) |
| 曝光时间 | 8 ms ( mA 版本: 20ms) | 8 ms ( mA 版本: 20ms) |
| 采样频率 | 125 Hz | |
| 可更换感应头 | 不适用 | |
| 光学 | ||
| 距离光斑比 (D:S) | 3ML: 22:1 | 3MH: 31:1 |
| 光斑大小（SF 光学系统） | 7mm (0.3 英寸) | |
| 最小光斑（CF 光学镜组/附加 CF 镜头） | 可选: 1.5 mm (最小光斑尺寸)*5) 距离30mm | 可选: 1.5 mm (最小光斑尺寸)*5) 距离 30mm |
| 对焦 | 固定的 | |
| 瞄准 | ||
| 激光瞄准器 | 无 | |
| 视频瞄准 | 无 | |
| 测量 | ||
| 物体测量范围 | 3ML: 50 … 350 °C | 3MH: 100… 600 °C |
| 准确性 3) 4) | ±（0.3 % TMeas +2 °C） | |
| 重复性 3) 4) | ±（读数的 0.1 % +1 °C） | |
| 温度系数 5) | ± 0.05 K/K 或 ± 0.05 % / K | |
| 热敏性（NETD） | 40 mK | 50 mK |
| 预热时间 | 10 分钟 | |
| 发射率/透射率/反射率 | 0.100 – 1.100 | |
| 斜率 | 不适用 | |
| 接口 | ||
| 界面 | 可选项： 通过 optris CS 套件实现 USB 编程接口 | |
| 支持的协议 | 可选项： USB 2.0 | |
| 兼容软件 | CompactConnect，IRmobile | |
| 模拟输入/输出 | ||
| 直接输出/输入 | 0-10V; 0-5V; 0-1 V; 或 4-20 mA | |
| 輸出阻抗 | N/A | |
| 电缆长度 | 0.5 + 0.5 m / 长达 9 m | |
| 信号处理 | ||
| 配置 | 通过 optris CS 套件和 CompactConnect 或 IRmobile | |
| 操作 | 自动化独立运行 | |
| 功能 | 平均值、峰值保持、谷值保持、带阈值和迟滞的高级峰值保持、触发式信号输出、触发式峰值保持功能（可通过软件调节） | |
| 常规 | ||
| 尺寸 | Ø12mm (0.5 英寸) x 35 mm (1.4 英寸) , M12x1 | |
| 外壳材料 | 不锈钢 | |
| 重量 | 42 g | |
| 原产国 | 德国 | |
| 环境与认证 | ||
| 工作温度范围 | 传感头： -20 °C … 125 °C电子设备： -20 °C … 80 °C*6) -20 °C … 80 °C*6) | 传感头： -20 °C … 120 °C电子设备： -20 °C … 80 °C*6) -20 °C … 80 °C*6) |
| 存储温度范围 | -40 °C … 85°C | |
| 相对湿度 | 10 – 95%，非冷凝 | |
| 防护等级 | IP 67，NEMA 4（终端连接器除外） | |
| 电磁兼容性 | 2014/30/EU | |
| 冲击 | IEC 60068-2-27（25 G 和 50 G） | |
| 振动 | IEC 60068-2-6（正弦波形）IEC 60068-2-64（宽带噪声） | |
| 标准 | CE, UKCA, RoHS | |
| 电源 | ||
| 电源 | 5-30 V 直流电压 | |
| 耗电量 | <50mW | |
| 電流抽取 | 9 mA (mV version) | |
| 零件编号 | OPTCSMX3MLXXCBX | OPTCSMX3MHXXCBX |
| 附加备注 | 1) 90% 能量 2) 环境温度 23 ± 5°C 时，物体温度 > 0°C ；3) 环境温度 23 ±5°C 时，ε = 1，响应时间 1 秒4) 物体温度 >300 °C5) 环境温度 <18 °C 和 >28 °C 时，以较高者为准6) mA 电子版本：-20 °C … 75 °C，Vcc（电源电压）为 5 – 12 V DC/当 Vcc > 28 °C 时，电子元件的最高环境温度为 65 °C。Vcc >12 V DC 时为 65 °C | |
软件
Optris CompactConnect 软件增强了 Optris 固定红外测温仪的功能，提供了各种监控、分析和控制功能，超越了基本的温度测量。它包括可视化温度趋势的温度-时间图表和文档记录功能。该软件支持数据记录、自动过程控制、通过配置设置对测温仪进行参数化以及设置可编程输出和输入。此外，它还提供了先进的信号处理功能。
Compact Connect
Optris IRmobile 允许用户使用 Android 智能手机或平板电脑设置和调试 Optris 红外测温仪或红外热像仪。这个工具在调试和对准红外热像仪的视野或调整配置时非常方便。该应用程序可以分析连接的红外热像仪的实时红外图像流，具有自动热/冷点检测功能。对于测温仪，可以显示温度-时间图或视频信号。该应用程序适用于大多数运行 5.0 及以上版本且支持 USB-OTG（On The Go）功能的 USB 端口的 Android 设备。
Google Play
下载
常见问题
如何更改缩放、发射率或其他设置？
必须使用 optris CS 工具包（ACCSMIAC）和 CompactConnect 软件来更改测温仪的设置。
我可以为 CSmicro 3M 测温仪设置数字通信吗？
数字通信需要使用可选的 USB 编程套件。使用接线端子，将 USB 适配器电缆的每根线与传感器电缆的相同颜色线连接。传感器提供双向和单向数字通信。双向通信允许在传感器和计算机之间发送和接收数据。单向通信支持快速突发模式，其中传感器仅发送数据。
CSmicro 3M 支持 RS232 通信吗？
是的，为了实现传感器的双向 RS232 连接，需要额外的接口板（推荐 MAX3381E）。
CSmicro 3M 支持开路集电极输出吗？
是的，支持额外的开路集电极输出。开路集电极输出是 CSmicro 3M 上的额外报警输出。此外，同时模拟输出也是开路集电极输出，可以触发外部继电器。例如，在长电线的情况下，地线可能会有电压降，mV 输出会失真。棕线可以用作地线供电，热电偶线可以用作地线。
我可以将 CSmicro 3M 连接到智能手机以调整设置吗？
CSmicro 3M 传感器可以直接连接到安卓智能手机或平板电脑。IRmobile 应用程序可在连接的安卓智能手机或平板电脑上监控和分析红外温度测量。手机为 CSmicro 3M 测温仪供电。
CSmicro 3M 开机后何时可以使用？
CSmicro 3M 有一个预热时间。在供电电压（Vcc）≥ 12 V 的情况下，传感器大约需要 5 分钟才能稳定工作。因此，LED 在开机后最多 5 分钟内会显示报警状态。
我可以将 CSmicro 3M 与目标物体的距离设置多远？
测量物体的大小和红外测温仪的光学分辨率决定了传感头与测量物体之间的最大距离。为了防止测量偏差，物体应填满光学视场。因此，测点应始终至少与物体一样大或更小。测点大小指的是 90% 的辐射能量。
使用近焦镜头时需要选择哪些更改？
可选的 CF 镜头允许测量小物体。如果使用 CF 镜头，透射率必须设置为 0.92。此值必须通过可选的 USB 套件（包括软件）更改。分配的透射率（平均值）是一个可能有一定散射的特征值。如有需要，必须通过实验确定透射率。
传感器末端的绿色 LED 有什么功能？
绿色 LED 可以编程为以下功能：报警、瞄准支持、自我诊断和温度代码指示。配置需要使用 USB 适配器电缆和软件。LED 的出厂默认设置为自我诊断。
传感器末端的 LED 一直亮着是什么情况？
在自我诊断模式下，如果 LED 一直亮着或总是亮着并有短暂的间歇，表示传感器由于环境温度变化不稳定或处于错误模式。
需要什么样的电源？
使用单独的稳定电源，输出电压为 5-30 V DC。电源的剩余波纹应最大为 200 mV。所有电源和数据线仅使用屏蔽电缆。
我需要接地 CSmicro 的屏蔽吗？
CSmicro 上的屏蔽（黑色）未连接到 GND（棕色）。需要将屏蔽连接到地或 GND（以最佳效果为准）。请查看手册以检查图纸。
具有 mA 和 mV 输出的 CSmicro 的输出阻抗是多少？
具有 mV 输出的 CSmicro 的输出阻抗必须 ≥ 10 kΩ。具有 mA 输出的 CSmicro 的最大回路阻抗为 1000 Ω。

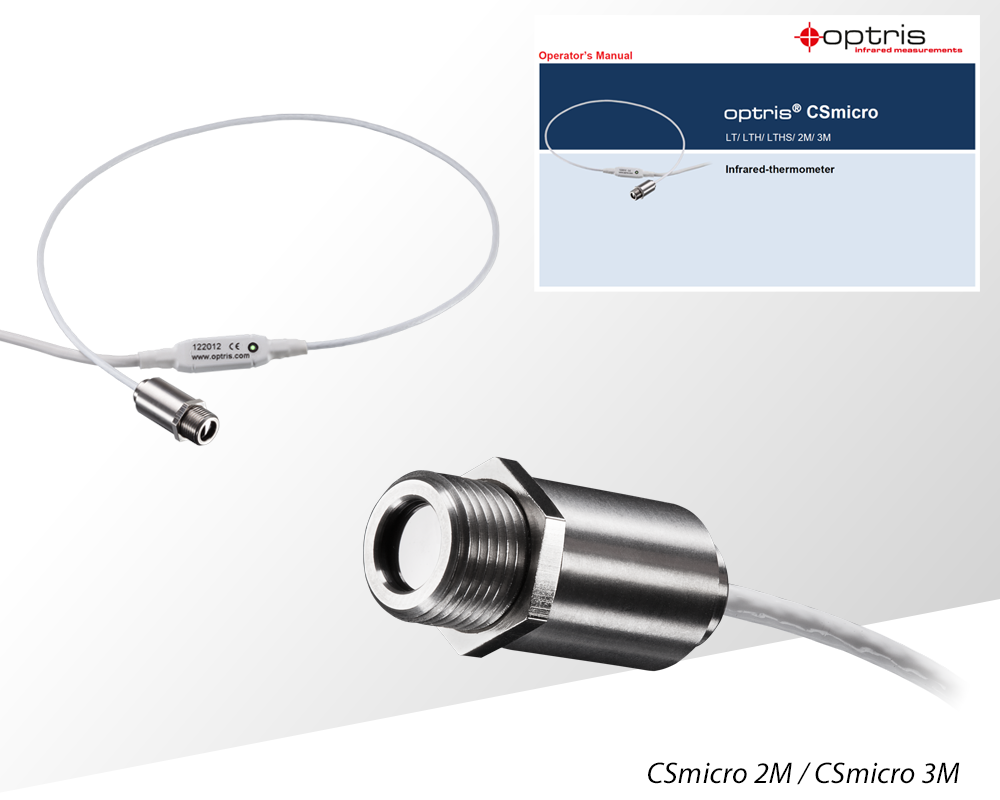

供货范围
- CSmicro 3M，配有1米电缆（传感头与电子元件之间距离500毫米）
- 1x 安装螺母
- 快速入门指南
