红外热像仪如何实时控制3D打印工艺
随着增材制造（3D打印）工艺从原型设计转向大规模工业化生产，特别是针对航空航天和医疗领域的金属打印，质量的一致性成为了工业级3D打印的核心课题之一。在激光金属沉积（LMD）等高端工艺中，微小的温度波动可能直接导致残余应力、气泡或裂纹。而传统的单点测温仪已无法满足复杂的工艺需求，红外热像仪作为一种非接触式的全场景视觉工具，已经成为实现3D打印工艺闭环控制、确保材料冶金质量不可或缺的利器。
一、 激光金属沉积（LMD）中的温控挑战

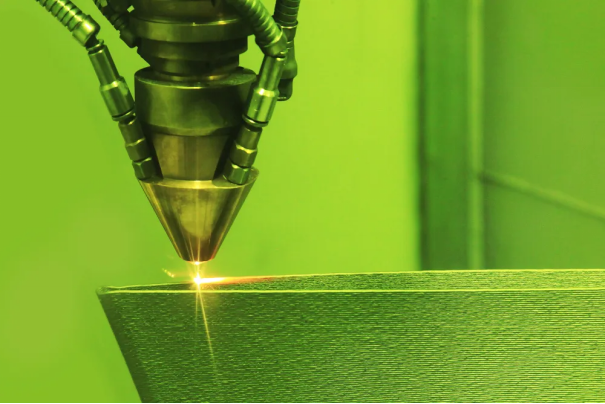

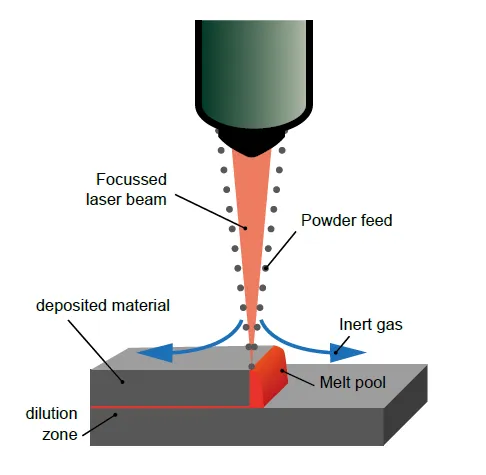

激光金属沉积工艺是利用高能激光束在基材上产生熔池，并将金属粉末同步送入。在这个过程中，温度监测的意义远不止于“测量”，它的作用还包括：
- 减少冶金缺陷： 实时监控热动力学可以及时发现导致孔隙率和裂纹的异常冷却。
- 优化微观结构： 冷却速率（Cooling Rate）直接影响金属的晶粒生长和最终机械性能。
- 降低残余应力： 通过调整扫描速度和停留时间，减少因热梯度（Thermal Gradient）过大导致的零件变形。
二、 红外热像仪在3D打印中的四大核心应用
1. 实时熔池与加热过程控制

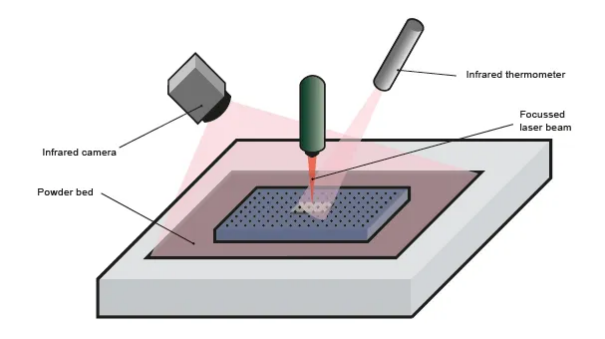

红外热像仪能以每秒数百帧的频率捕捉热图，实时监控打印头和基材的温度分布。利用红外辐射原理，您可以直观查看到每层材料沉积后的粘合情况，确保层间结合牢固。
2. 缺陷的早期发现与修复
传统的检测往往发生在打印完成之后，而热成像能让您在打印过程中“预见”缺陷。
- 气泡与裂纹： 异常的热斑点通常预示着内部缺陷。
- 热应力评估： 通过评估冷却过程中的热分布，避免成品的翘曲或断裂。
3. 闭环控制与参数优化
红外数据可作为反馈信号集成到生产线中。通过 SDK 开发的定制软件，系统能根据熔池温度自动微调激光功率、打印速度和材料供给量，实现真正的“在线控制”。
4. 验证与质量保证
在批量生产前，通过记录 LMD 过程的完整辐射视频，研究人员可以验证热设计的有效性。对于科研论文或高质量生产报告，精准的实验数据提供了不可辩驳的证据。
三、 为什么选择短波红外热像仪监测金属增材打印？
在测量金属温度时，发射率（Emissivity） 是一个变量。根据基尔霍夫热辐射定律，材料的吸收率等于发射率。
金属表面在较短波长下表现出更高的辐射强度。使用短波红外热像仪（如：Optris PI 08M）具有显著优势：
- 减少测量误差： 在短波范围内，金属的发射率波动对测温精度的影响最小。
- 适应高温环境： PI 08M 专为金属测温设计，测量波长为 800 nm，起始温度从 575 °C 开始，能够完美捕捉激光冲击区的热量分布。
四、 技术破局：在高能激光环境中保护摄像机
在 LMD 工艺中，通常使用 1064 nm 的固态激光器。即使是反射的微小激光能量也足以摧毁红外传感器。
Optris 的专业解决方案：
为了确保在激光干扰下依然能获得精准图像，Optris 为其热像仪提供了专门的保护策略：
- 陷波滤光片（Notch Filters）： 专门用于 PI 1M 等机型，能阻断特定的激光波长，防止传感器受损或产生干扰信号。
- 长通滤光片（Longpass Filters）： 保护 LT 系列热像仪免受反射激光的伤害。
这种滤光技术确保了红外热像仪可以在高功率激光环境下“贴身”监测，提供最真实的表面温度分析。
五、 灵活集成：为科研与生产赋能
Optris 的红外成像仪（如：紧凑型的 Xi 400/440 或高性能的 PI 系列）支持 Linux 系统和 SDK 开发。
- 紧凑设计： 防水坚固，适合 OEM 机器集成。
- 开放接口： 支持模拟和数字输出，方便与工业 PLC 或控制系统同步。
红外热成像技术不再仅仅是监控工具，它已成为3D打印工艺中实现“过程透明化”的核心。通过对温度数据的毫秒级掌控，企业不仅能节省材料和时间成本，更能在竞争激烈的市场中提供具有卓越机械性能的产品。
