面向高温回转窑工艺的红外热成像控制技术

通过探测温度热点防止物料堆积与设备过热的热成像技术

窑体烧穿对回转窑生产效率的影响

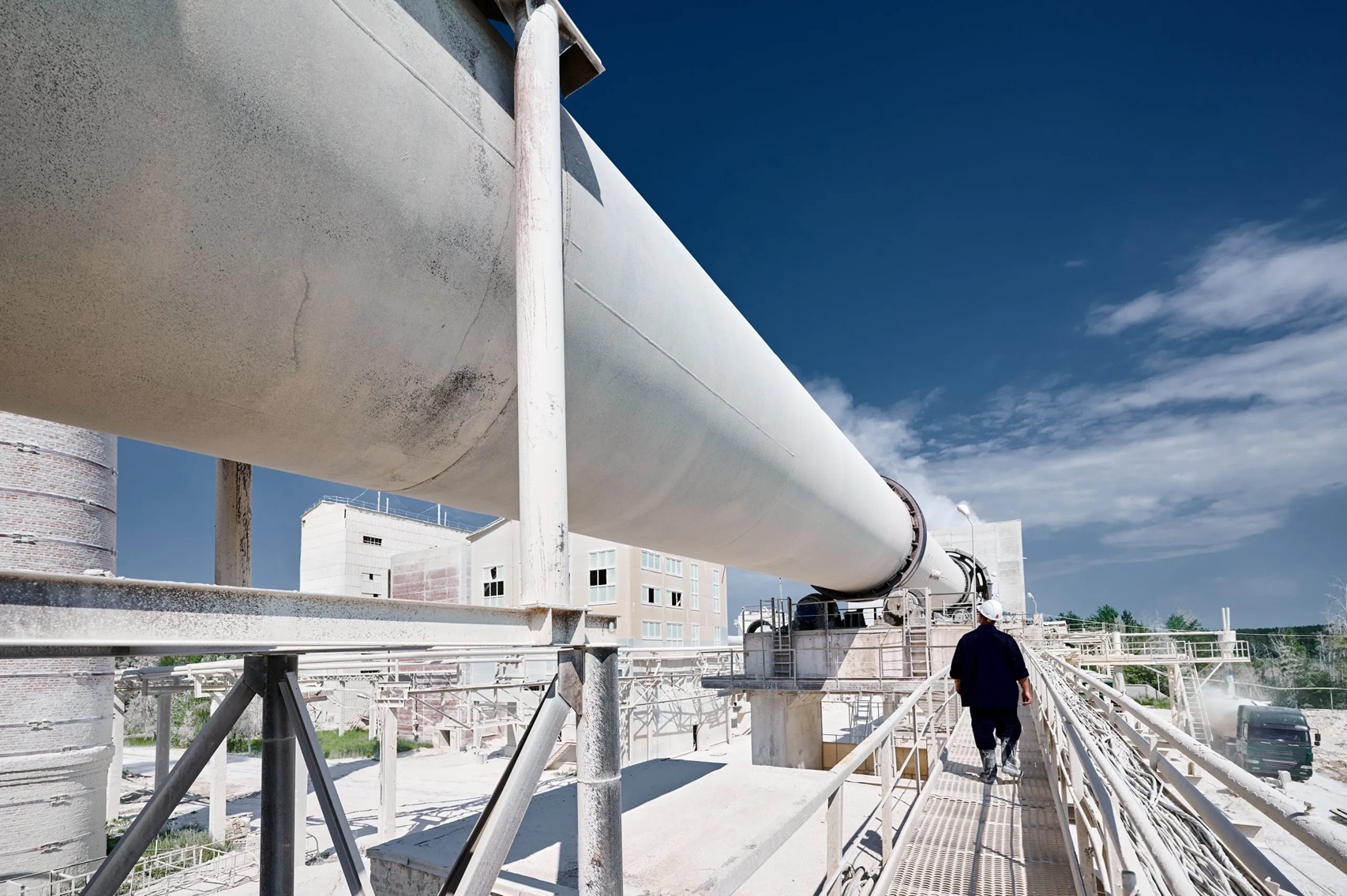

回转窑是建材工业中的核心设备，主要用于生产水泥、石灰、菱镁矿等建筑材料。在这些连续的高温工艺过程中，物料穿过被高度加热的旋转窑体。多种因素可能导致窑内物料堆积、粘附在窑壁上（即结圈），进而造成局部过热。这些高温热点会严重损坏回转窑的筒体，在最坏的情况下，甚至会导致窑体烧穿。烧穿事故的后果极其严重，它会严重破坏窑体并导致设备瘫痪。这将致使整条生产线无法继续运转，生产全面停滞。对于工厂运营商而言，这通常意味着长时间的停产，以及高昂的维修费用和因无法生产交货而造成的巨大经济损失。

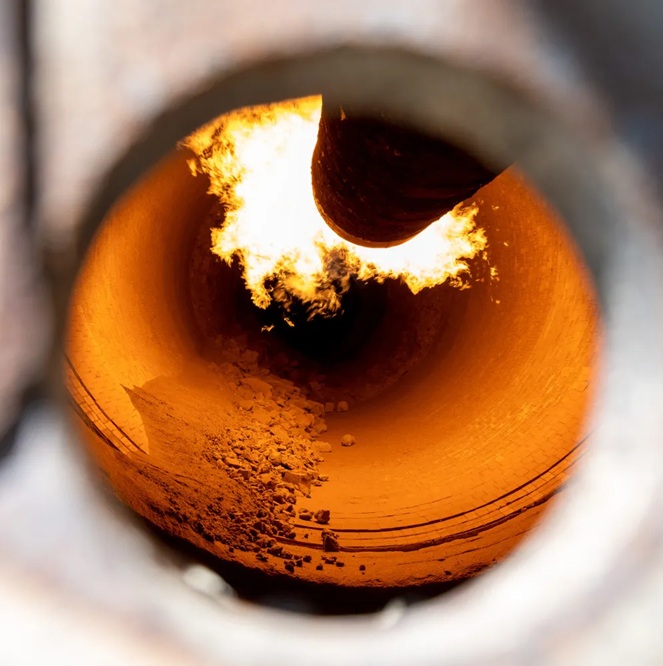

真正的挑战在于如何及早探测到这些过热区域，因为窑内极端的温度、烟雾、火焰和粉尘使得在内部进行直接测温变得极其困难。唯一切实可行的解决方案是利用热成像技术进行外部温度测量。经验表明，当窑体外壁温度高出环境温度约 100°C时，即可表明存在危险的高温热点。准确且连续的状态监测对于实现早期预警干预、避免高昂的停机损失至关重要。

此外，回转窑通常运行于复杂多变的环境条件之下，例如不断变化的环境温度、季节性的气候更迭以及湿度的波动。这些外部环境因素都会对温度读数产生影响，因此必须采取一种自适应的监测方案来确保测量的准确性。

Optris 红外热像仪取代昂贵的线扫描仪

在这些回转窑应用中，通常会使用所谓的线扫描仪（红外扫描测温系统）。这类设备通过红外测温仪沿一条线进行扫描以采集温度信息，并将其输出为线扫描图像。然而，这些线扫描仪通常成本高昂，且在灵活性和实用性方面远不及基于红外热像仪的解决方案。

Optris 凭借 PI 640i 和 Xi 640 等高性能红外热像仪来确保有效的温度监控。这两款型号均提供高分辨率的热监控功能，以便在早期阶段就能探测到窑体筒体上关键的高温热点。

Optris PI 640i 以其 640 x 480 像素的 VGA 分辨率和 40 mK 的卓越热灵敏度脱颖而出，能够精确探测极其微小的温差。凭借 -20 至 1500 °C 的宽广测温范围，它非常适合高温应用场景。其多样的镜头选项（视场角涵盖 15° 至 90°）使其能够灵活适应不同尺寸的回转窑。此外，其 32 Hz 的高帧频（在子帧模式下可提升至 125 Hz）确保了对窑壁进行无缝的热扫描。

Optris Xi 640 同样提供 640 x 480 像素分辨率的高精度测量。其电动调焦功能使其能够快速、轻松地适应不断变化的测量条件。该设备具备 80 mK 的热灵敏度以及 -20 至 900 °C 的测温范围，专为工业高温监测而设计。得益于其紧凑的设计以及千兆以太网（GigE Ethernet）或 USB 连接接口，它可以无缝集成至现有的监控系统中。

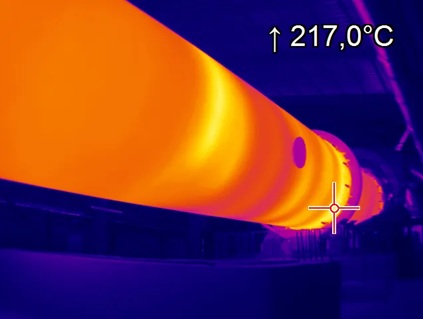

这些红外热像仪沿回转窑进行优化布局安装，以实现全面的温度监测。根据回转窑的尺寸和客户需求，可能单台热像仪就已足够，或者也可将多台设备分布安装于窑体周边。热像仪与回转窑之间的理想距离约为 10 米，这能确保在视场角与空间分辨率之间达到最佳平衡。通常，设备会通过固定支架安装在安全距离之外。

热像仪信号通过高性能接口传输至 PC 或中央控制单元。例如，Optris 热像仪配备的千兆以太网或 USB 接口，保证了信号传输的稳定性和低延迟。对于较远距离的传输，可使用 USB 延长器来扩展信号范围。传输的数据在 Optris PIX Connect 软件中进行处理，实现温度读数的实时可视化。如果探测到关键的温度异常升高，系统会自动触发报警，以便及时警告操作人员。此外，该软件支持对温度分布数据进行连续记录和存档，以供后续分析与工艺优化使用。这些红外热像仪还能轻松集成到现有的控制系统和软件应用中。

热像仪可选配防护外壳以抵御恶劣天气条件，从而确保在严苛环境下的耐用性和可靠运行。空气净化系统可保持光学镜头的清洁，而水冷装置则能保护热像仪免受极高热量的损坏。

通过早期故障检测降低维护成本

采用 Optris 红外热像仪，建材行业的制造商能够实现对回转窑可靠且连续的温度监测。关键的高温热点得以在发生设备损坏或生产中断前被及早探测并消除。这不仅显著降低了维修成本，还全面优化了生产流程的效率与安全性。

与传统的线扫描系统相比，Optris 热像仪的核心优势之一在于其更高的热灵敏度与光学分辨率。线扫描仪仅能获取基于线或点的测量数据，而红外热像仪则能提供全场的温度分布图像。分辨率的提升使得对潜在危险区域的分析更为精确。此外，Optris 热像仪在成本效益方面表现更佳，且安装与操作更为简便，从而大大降低了现场操作人员的部署与应用难度。

此外，Optris 软件为记录的温度数据提供了丰富的存档与分析功能。通过对温度趋势进行长期的跟踪监测，企业能够实现极具针对性的工艺优化。灵活的系统集成能力、极高的测量精度以及用户友好的操作体验，使得 Optris 红外热像仪成为回转窑温度监测的首选解决方案。它们为建材生产过程的工艺安全与成本效益提供了坚实保障。
