先进热成像技术检测气瓶充装缺陷

利用红外热像仪监控改进气瓶充装过程

挑战

大批量气瓶充装需要快速、可靠的缺陷检测。然而，传统的人工检查和压力测试不仅速度慢、容易出错，还会造成生产瓶颈——特别是在监测喷漆的铝制气瓶时，漆面会掩盖用于识别充装不足或泄漏的关键温度差异。

解决方案

引入一套实时红外热成像监控系统，用于检测气体注入过程中的异常温度模式。这使得系统能够对充装架上的每一个气瓶进行快速自动化的检查，既不影响生产效率，也无需依赖人工质检环节。

成效

能够在充装过程中立即检测出有缺陷的气瓶。
利用自动化的红外热成像检测取代缓慢且易出错的人工检查。
通过阻止缺陷气瓶流入下一环节，最大限度地减少生产停机时间。
通过在早期阶段识别缺陷，有效减少了浪费和返工作业。
在不干扰工作流程的前提下，确保实现稳定且高产能的质量控制。

大批量气瓶充装质量控制面临的挑战

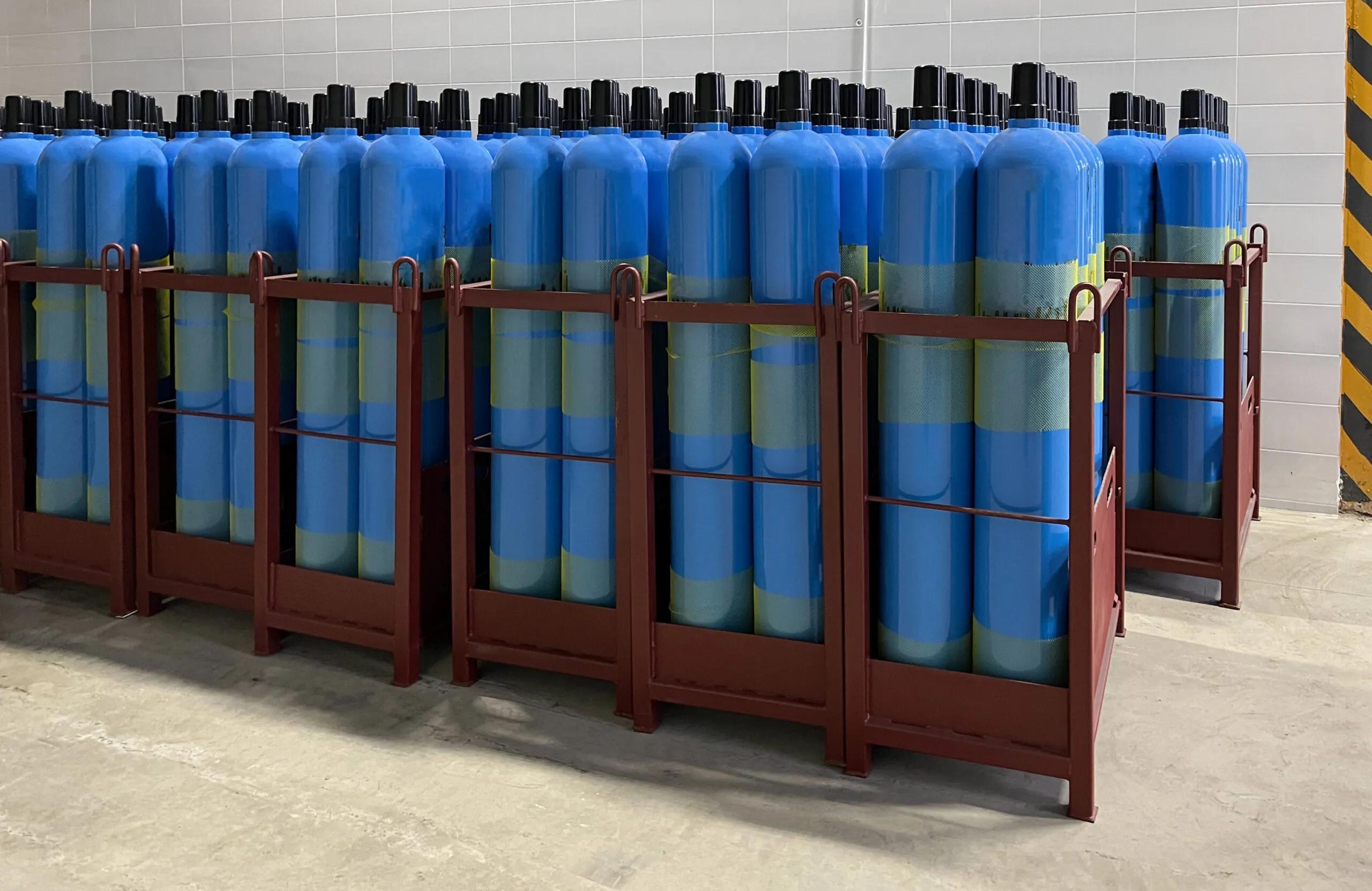

在工业气体行业，确保气瓶正确充装对于安全和运营效率都至关重要。缺陷气瓶（通常由泄漏或充装不全引起）不仅会危及安全，还会导致产品质量问题。传统上，检测这些故障需要依靠人工检查或压力测试，这两种方法不仅耗时，还会形成生产瓶颈。这些方法拖慢了作业进度，使其难以满足大批量生产的需求。

在短时间内充装大量气瓶时，对快速且准确检测的需求尤为迫切。其中一个重大挑战是对喷漆的铝制充气气瓶进行精确监测，因为漆面会掩盖温度变化。要根据表面温度来识别充装过程中的异常情况，就必须借助先进的工具。

本应用案例中的制造商在工业气体行业运营，他们饱受传统方法拖慢生产并造成瓶颈的困扰。他们希望寻找一种全新的解决方案，以避开耗时的人工检查或压力测试。这些传统方法不仅效率低下，而且容易出错，从而延误了生产流程。客户需要一种更高效的方式来监控充装过程，特别是因为气瓶温度会在注气过程中发生变化，而有故障气瓶通常会呈现出静态（无变化）或异常的温度曲线。这些挑战催生了对全新解决方案的迫切需求：该方案必须能够对整个气瓶充装架提供实时温度监控，以确保可以在不减缓整体工作流程的情况下，完成对每一个气瓶潜在缺陷的检查。

实时数据提升气瓶充装效率

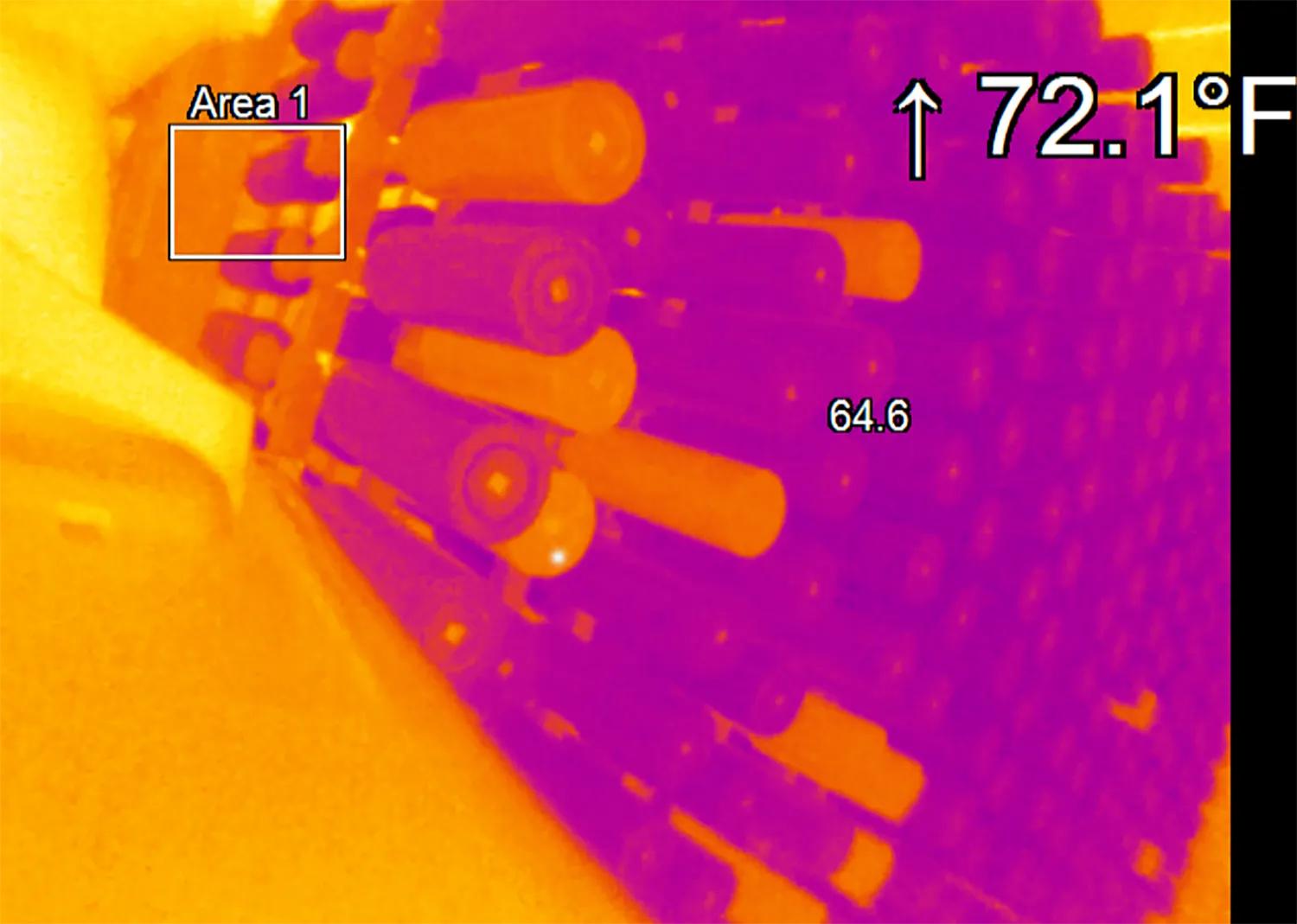

为了优化气瓶充装过程，系统引入了Optris Xi 400红外热像仪系统，以进行精确的实时温度监控。在充装架周围布置了多台 Xi 400热像仪，每台具有 80度的视场角，用于捕捉喷漆铝制气瓶的热图像。这些热像仪监测充装气瓶15°C至25°C的范围内温度细微差异，在注入气体时提供精确的热态快照。凭借382×288像素的分辨率和50mK的热灵敏度 (NETD)，Xi 400能够提供精确的非接触式温度测量，使操作员能够快速检测出批量充装过程中的偏差。当检测到异常的温度曲线时，系统会标记该气瓶以供进一步检查。这种自动化方法取代了传统的人工检查或压力测试，在不减缓生产速度的前提下显著提高了效率。Xi 400提供持续、实时反馈的能力，确保了只有正确充装的气瓶才能进入下一环节，从而最大限度地降低了故障风险。

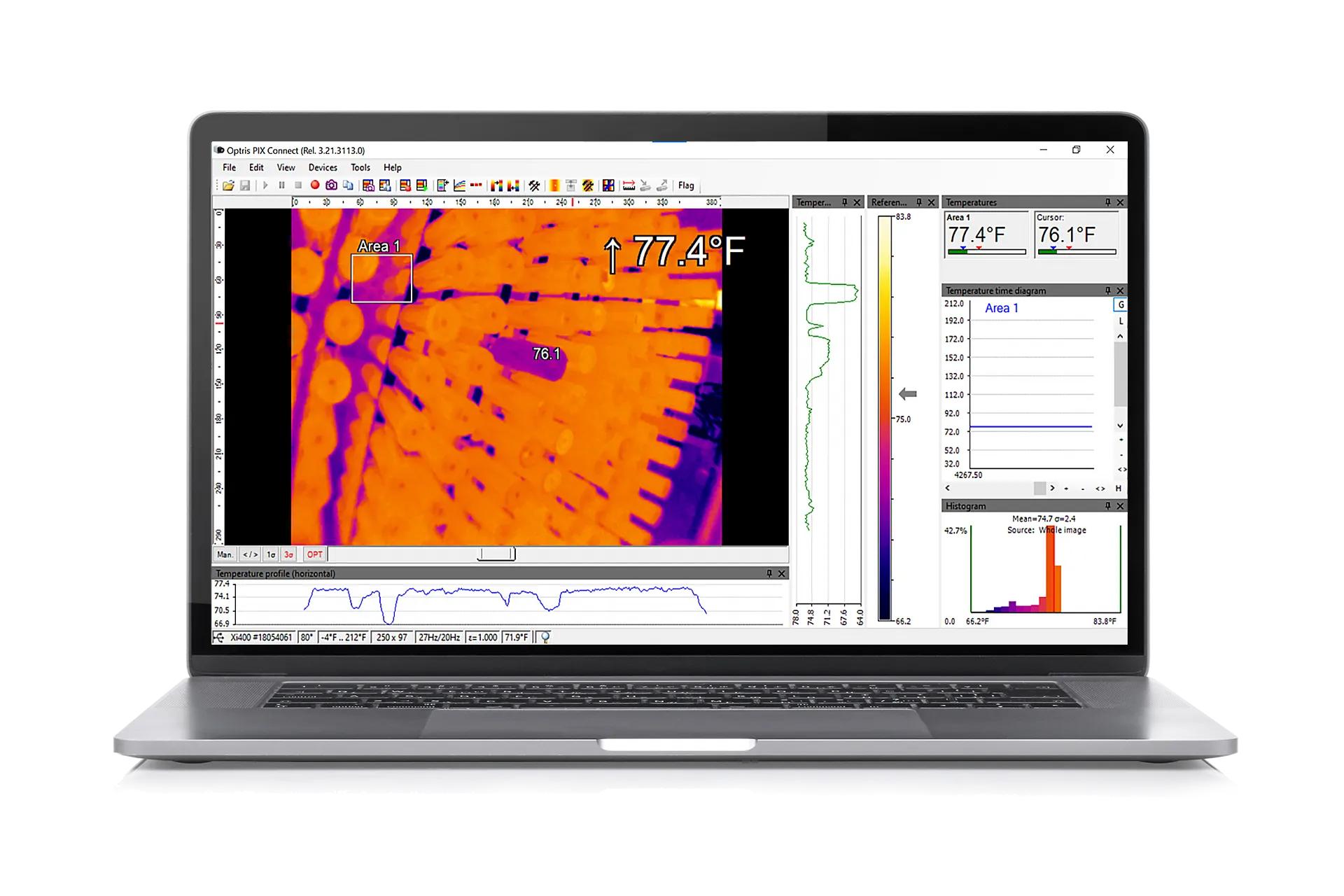

之所以选择 Xi 400，是因为其强大的性能：包括 80Hz 帧率，对快速热变化过程进行监测；同时其设计坚固耐用——配备 IP67防护等级外壳能够适应各种工业环境。该系统还具备电动调焦功能，即使在不断变化的距离下也能确保精确测量；此外，它还可配备水冷外壳和层流空气吹扫系统等配件，以保护热像仪免受灰尘和温度波动等环境因素的影响。与之配套的PIX Connect软件与硬件相辅相成，使操作员能够设置报警阈值并实时分析数据。凭借这些出色的特性，Optris Xi 400为大批量气瓶充装过程中的自动化质量控制提供了一套可靠且高效的解决方案。

通过红外热像仪监控减少浪费和停机时间

引入Optris Xi 400红外热像仪显著提升了用户在气瓶充装过程中检测故障气瓶的能力。得益于其80度广角镜头和实时温度监控功能，Xi 400确保对每个气瓶的温度异常进行全面检查。该系统使操作员能够在充装后立即通过直观查看热图像来快速识别缺陷，从而能够迅速剔除故障气瓶。这消除了对人工压力测试和检查的需求，而这些传统方法不仅缓慢且容易出错。借助Xi 400提供的精确温度数据，客户在保持极高准确性的同时，提升了其质量控制流程。

除了提高检查速度外，Xi 400还帮助减少了浪费和停机时间。现在，系统能够在充装过程中实时识别出缺陷气瓶，最大限度地降低了缺陷产品流入下一生产环节的可能性。通过尽早发现问题，操作员可以迅速将有问题的气瓶从生产线上移出，从而减少返工作业并避免生产效率受损。这种实时检测功能确保了工作流程的顺畅运行，避免了不必要的中断，从而显著提高生产效率。

Xi 400的长期可靠性是其另一个关键优势。该热像仪专为严苛的工业环境而设计，配备了水冷外壳和层流空气净化系统，以保护设备免受高温、灰尘和碎屑的影响，确保长期提供准确的热像读数。Xi 400的坚固耐用，搭配 PIX Connect软件的便捷操作，使得操作员能够轻松完成系统配置、设置警报并实时分析热成像数据。这种友好易用的操作界面简化了质量控制流程，让客户以极少的人工干预即可维持高效生产。通过采用Optris Xi 400，客户实现了更快、更精确的检查，减少了停机时间，最大限度地减少了浪费，并提升了整体生产力。
