高速热成像的运动模糊拖尾校正技术

用于快速运动目标实时监测的数字红外图像校正与高频采样热像仪

挑战

高速工业过程会导致热图像产生运动模糊（拖尾），从而致使温度测量结果失去可靠性。快速运动的物体会导致热特征分散在多个像素点上，导致关键细节失真。这在列车车轴监测、制动系统测试以及金属加工等应用中尤为棘手，因为在这些领域，精确的温度数据对于安全保障和质量控制至关重要。

解决方案

该方案采用顺序曝光（Sequential exposure）、高帧频以及数字图像校正技术来消除运动模糊。这为快速运动目标提供了清晰的热成像效果，从而确保了实时、精确的温度读取。该技术强化了对制动部件、轧制材料及高速铁路基础设施等动态系统的监测能力，且无需使用成本高昂的制冷型探测器（Cooled detectors）。

成效

实现精准监测： 清晰的高画质热图像能够实现对高速机械部件的准确状态监测。
降低安全风险： 显著降低安全首要型系统中过热未检出潜在风险。
提升质量控制： 通过在快速生产周期内提供可靠的数据支撑，全面优化质量控制流程。
高效故障检测： 支持高效的故障识别与预警，将停机维护时间和材料损耗降至最低。
极具成本效益： 作为昂贵的制冷型红外热像仪的理想替代方案，不仅成本效益显著，且日常维护需求极低。

运动模糊严重干扰高速过程中的高精度红外测温

许多工业应用需要对快速运动的目标进行温度测量。然而，运动模糊带来了一项重大挑战，因为它会严重影响测量结果的准确性。这一问题对于微测辐射热计（Microbolometer）相机尤为突出，因为其传感器探测温度变化需要一定的响应时间。在曝光时间内，由于目标物体仍在持续运动，导致图像信息分散在多个像素点上。这最终使得图像出现模糊，温度读数产生偏差，并且可能丢失关键的细节信息。

一个典型的应用案例是高速列车监测。在列车运行过程中，必须对车轴轴承和制动系统进行过热检查。在高达 50 m/s 的运行速度下，传统的红外热像仪生成的往往是模糊的热图像，这使得精准识别过热部件变得极具挑战性。

类似的挑战也存在于其他高速应用场景中。在汽车工业中，无论是在道路试车还是在台架测试中，测量制动系统的温度对于研发安全、高性能的刹车系统都至关重要。同样，在轧制生产线中加工的金属板材或箔材，有时也会以极高的速度穿过生产系统。为了避免产生材料缺陷，必须通过获取清晰的热图像来实现连续、可靠的温度测量。

综上所述，在所有这些应用场景中，运动模糊都会直接影响温度测量的质量，并导致生成的热图像缺乏清晰度。

红外热像仪如何消除运动模糊以实现更清晰的红外成像

Optris PI 系列红外热像仪为高速测量提供了一种经过专门优化的解决方案。PI 450i 和 PI 640i 型号旨在通过高帧率、精确的曝光控制以及数字图像校正技术，将运动模糊降至最低。PI 450i 具备 382 x 288 像素的光学分辨率，帧频最高可达 80 Hz。PI 640i 则提供 640 x 480 像素的 VGA 级别分辨率，在子帧模式（Subframe mode）下，其帧频最高可达 125 Hz。这些高帧频对于捕捉运动目标的温度变化至关重要。

减少运动模糊的一个关键环节是顺序曝光（Sequential exposure），即通过将高速机械快门与热像仪进行同步来实现。该技术确保传感器仅在极短的时间内进行曝光，从而最大限度地减少单帧图像内的运动轨迹。其原理类似于摄影中的闪光灯：它并非连续捕捉图像，而是仅记录运动过程中的短暂瞬间，从而获取清晰得多的热数据。高帧频与优化曝光的结合，确保了即使是高速运动的物体也能被极其清晰地捕捉到。

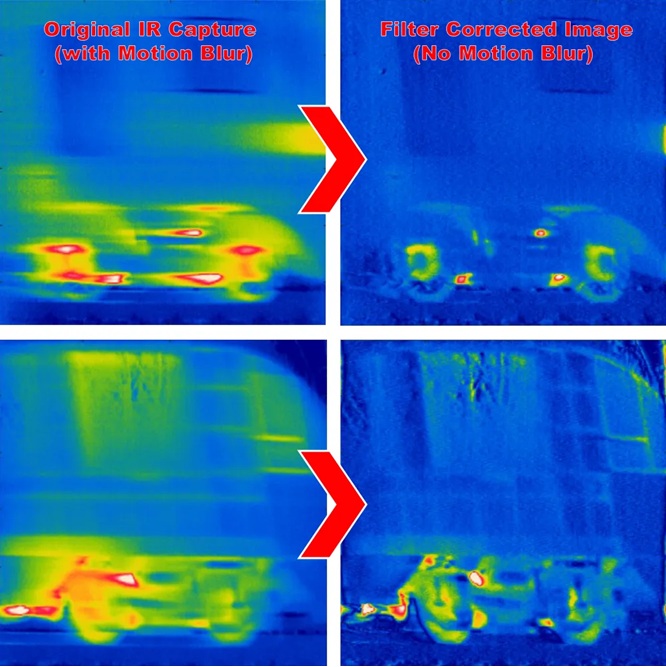

此外，系统还应用了数字图像校正方法来消除残留的模糊。维纳滤波器（Wiener filter）通过分析运动方向并校正模糊像素，从而重建图像信息。与未进行运动模糊校正的传统红外成像相比，该方法生成的热图像更加清晰，测温精度也得到了显著提升。

现场测试已充分证实了 Optris PI 系列技术在高速列车监测中的有效性。即便在高达 50 m/s 的运行速度下，该热像仪依然能够提供精确且清晰的热图像，从而实现了对车轴轴承和制动系统的可靠监测。该技术还在汽车研发的真实工况下进行了成功测试，在动态制动（刹车）操作期间精准捕捉了制动盘上的热量分布。在金属加工领域，Optris PI 系列同样显著改善了轧制生产线中高速金属带材的温度测量效果。

通过快速红外成像提升高速运动部件的工业安全性

得益于运动模糊图像校正技术，Optris PI 系列红外热像仪显著提升了高速工艺过程中的测温精度。高帧频、顺序曝光与数字图像校正的结合，确保了即便在极高速度下也不会丢失关键的图像信息。这直接带来了更高的数据质量和更可靠的故障检测能力。

该系统的另一大优势在于其便捷的集成性。通过 USB 2.0 和千兆以太网（PoE）等通用接口，Optris PI 热像仪可以无缝接入工业过程监控系统。可选配的工业过程接口（PIF）支持对热像仪进行实时控制，从而能够轻松地将温度测量数据整合至现有的自动化系统中。热像仪采用坚固耐用的设计，配备 IP67 认证外壳，确保了在恶劣环境下的可靠运行——无论是在粉尘密布的轧钢厂、高速铁路网，还是锻造工艺的高温环境中。

使用Optris PI 红外热像仪的创新技术, 无需再配备昂贵的量子探测器的制冷型红外热像仪。此类制冷型系统通常伴随着高昂的运行和维护成本， Optris PI 系列采用的非制冷型微测辐射热计探测器提供了一个高精度且长期可靠的经济型替代方案。

无论是在铁路监测、汽车研发、金属加工还是其他高速应用领域，Optris PI 系列都提供了一种强大的红外测温解决方案，即使在极端条件下也能提供可靠的结果。企业可从中获益，包括改进过程控制、提升安全性以及降低维护成本。通过应用运动模糊图像校正技术，Optris 为高速红外测量树立了新标准，实现了比以往任何时候都更加精确的动态过程监测。
