红外窗口材料

红外窗口具有波长相关性，这意味着它们的材料会限制可用的光谱范围。在某些情况下，例如在密闭反应室、烘箱或真空系统中，必须通过观测窗口来进行温度测量。

这些专用窗口充当了透明的界面，使红外热像仪和红外测温仪能够在无需直接接触目标表面的情况下捕捉到准确的读数。通过选择正确的材料和设计，工程师和科研人员可以在保持密闭环境结构完整性和安全性的同时，确保数据采集的可靠性。

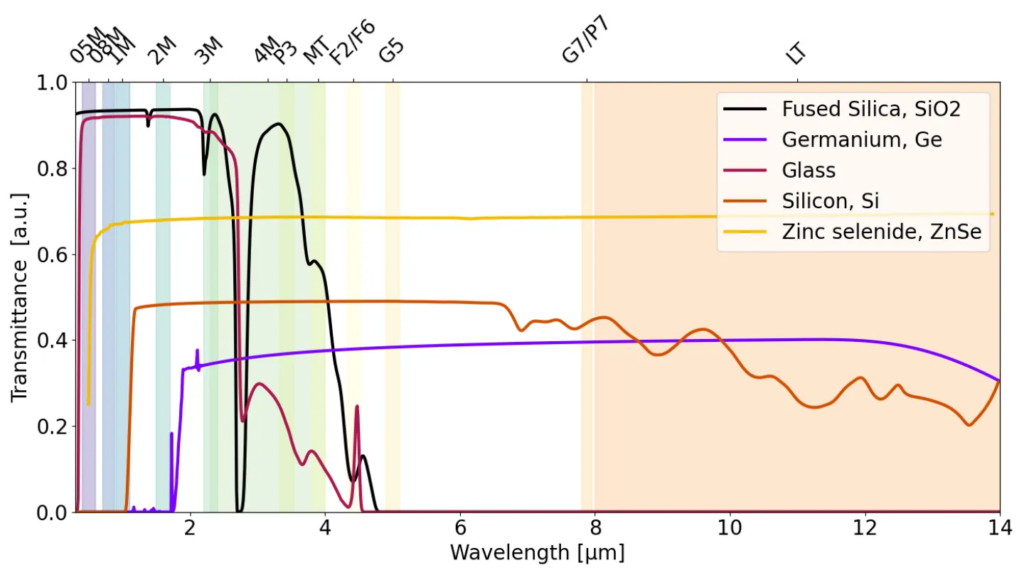

该窗口的透射率必须与传感器的光谱敏感度相匹配。石英玻璃因其热稳定性，通常适用于高温应用。相比之下，对于长波红外热成像中常见的 8–14μm微米符号波长范围内的较低温度测量，锗、AMTIR 或硒化锌等材料更受欢迎。每种材料都表现出独特的透射特性。防反射（增透）涂层可以显著提高透射效率，在某些情况下透射率可高达 95%。然而，在校准过程中必须对任何透射损失进行补偿。如果制造商提供了相关波长范围内的精确透射率数据，则可以直接应用于测量设置中。否则，可能需要使用参考源和红外测温仪进行经验性测定。如果制造商指定了给定波长下的准确透射率，软件可以对此进行修正。在需要视觉对准的应用中（例如在真空腔体内部定位传感器），能够同时透射可见光和红外光的显微光学透明材料会极具优势。图 1 展示了一些常见窗口材料在 3mm 厚度下的透射率。

在选择用于红外测温的窗口时，除了波长兼容性和透射率之外，还需要考虑其他几个因素。

另一个重要的考虑因素是窗口的机械强度，特别是在可能暴露于压差、振动、高温或物理冲击的环境中。窗口的厚度必须足够，以承受这些应力而不发生变形或破裂。以下方程可以计算窗口厚度 t ，以使具有未支撑半径 r 的圆形窗口，以及长度为 l 、宽度为 w 的矩形窗口，在给定的材料断裂模量 MOR 下，能够承受两侧的压差。这里，系数 K 对应于安装方式：如果采用夹紧边缘安装，则K= 0.75；如果采用非夹紧边缘安装，则对应K=1.125 。此外，工程师们还会加入一个 4…6 之间的安全系数 SF。

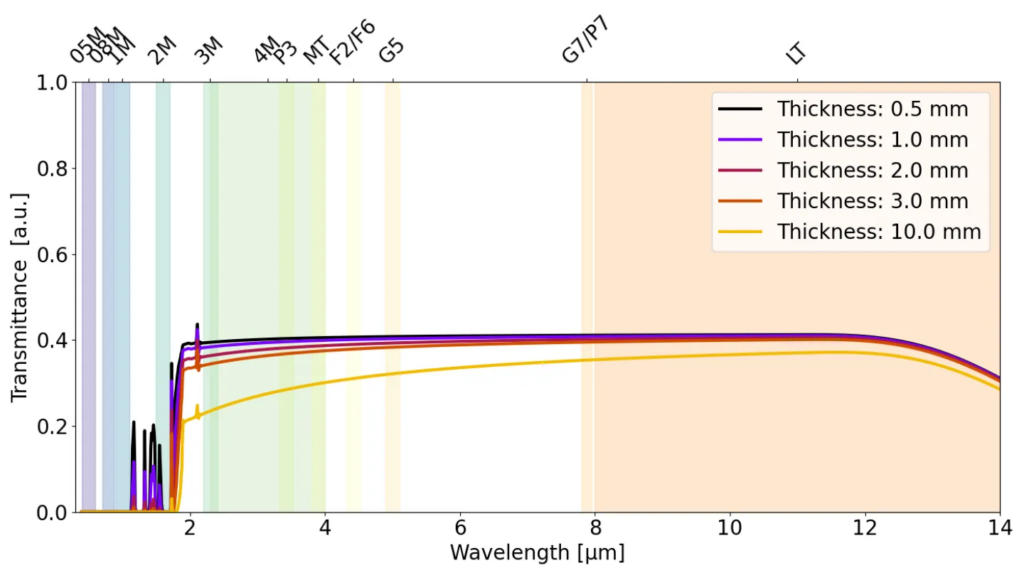

工程师必须平衡窗口的机械强度与其光学透射率。较厚的窗口能提供更好的坚固性，但会因光学吸收增加而降低透射率。相反，较薄的窗口可以提高光透射率，但可能缺乏长期耐用性。从测量的角度来看，最大化透射率对于确保高信号质量至关重要；而从机械角度来看，则需要足够的强度以在设备的整个生命周期内承受运行需求。图 2 展示了某种材料在不同厚度下的透射率。透射率的下降程度取决于波长以及厚度。

在选择用于热成像或红外应用的学窗口时，另一个需要考虑的重要特性是其最高工作温度。该参数定义了材料在不发生物理或化学降解的情况下能够可靠运行的最高温度。如果应用环境中的温度超过这一阈值，窗口可能会失去其透明度（变得不透明）、因软化而变形，甚至因变脆而开裂和破碎。此类失效不仅会损害温度测量的准确性和可靠性，还可能损坏窗口后方的传感器或相机，并在工业环境中带来安全隐患。因此，选择具有足够耐温能力的窗口材料对于保证长期性能和系统完整性至关重要。

除了材料特性外，还必须考虑红外（IR）窗口的机械与环境耐用性。抗冲击性、防尘防水（防潮）保护以及安装配置（法兰式、螺纹式或铰链式设计）都会影响其在实际工作条件下的性能。

热膨胀和抗热冲击性也同样重要，特别是在高温或温度剧烈变化的环境中。随温度变化而显著膨胀或收缩的材料可能会引发应力裂纹，或者导致光路对准偏差，从而可能降低测量质量或损坏传感器系统。表面质量和平整度对于最大程度减少光学畸变并确保一致的红外透射至关重要。较差的表面质量会以非预期的方式散射或反射辐射，从而减少到达探测器的有效信号。在高精度系统中，即使是表面抛光或平整度上的微小瑕疵也会影响测量的准确性。环境耐用性是另一个关键因素。窗口材料必须能够抵御诸如粉尘、湿气和化学暴露等环境影响。在恶劣或腐蚀性环境中，某些材料可能会随着时间的推移而降解或失去其光学特性，导致读数不准确或系统失效。窗口周围的良好密封也同样重要，这能防止污染物进入光路或窗口后方的保护空间。

下表总结了常见红外窗口材料的典型参数值。
